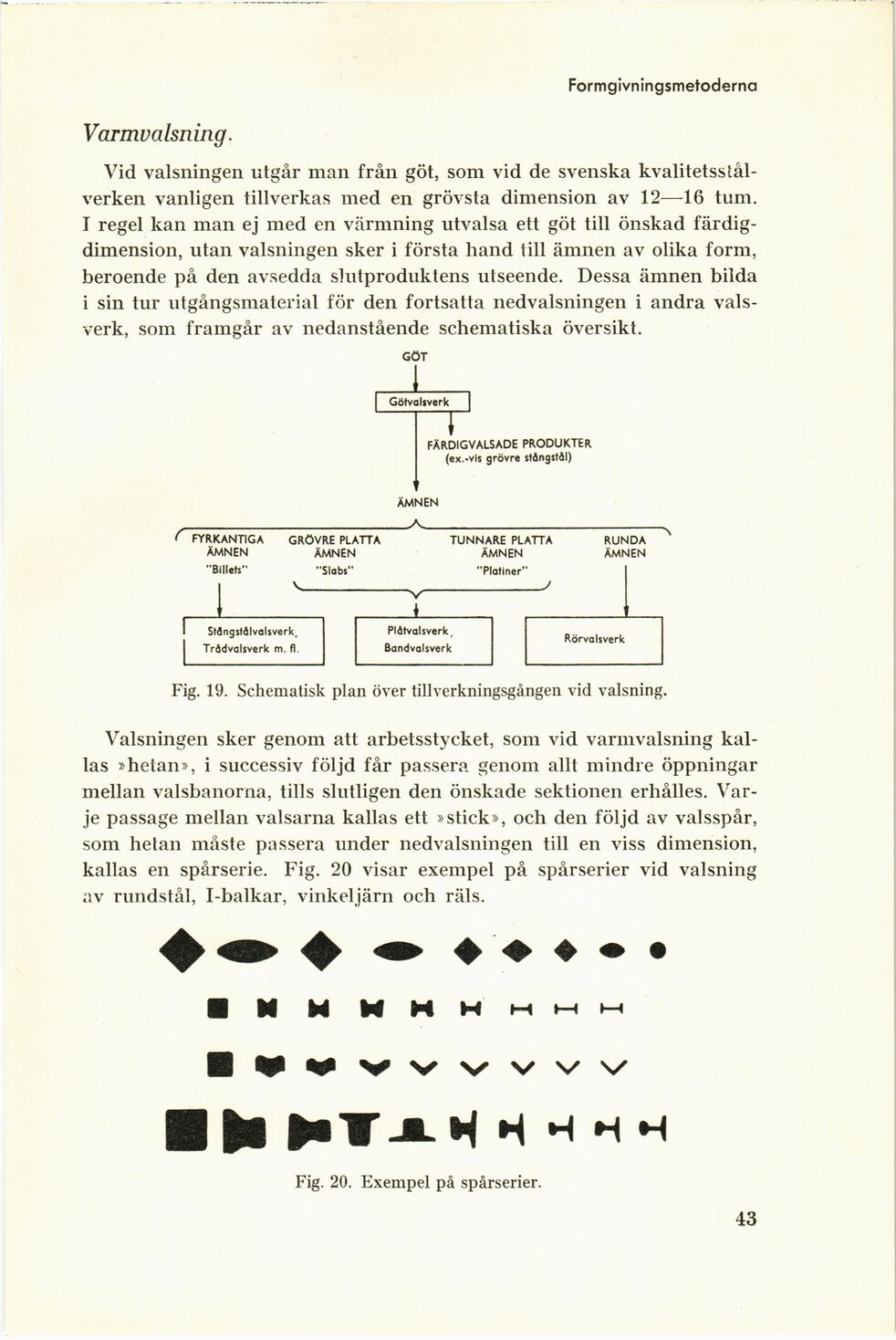

Formgivningsmetoderna
Varmvalsning.
Vid valsningen utgår man från göt, som vid de svenska
kvalitetsstål-verken vanligen tillverkas med en grövsta dimension av 12—16 tum.
I regel kan man ej med en värmning utvalsa ett göt till önskad
färdigdimension, utan valsningen sker i första hand till ämnen av olika form,
beroende på den avsedda slutproduktens utseende. Dessa ämnen bilda
i sin tur utgångsmaterial för den fortsatta nedvalsningen i andra
valsverk, som framgår av nedanstående schematiska översikt.
Fig. 19. Schematisk plan över tillverkningsgången vid valsning.
Valsningen sker genom att arbetsstycket, som vid varmvalsning
kallas »hetan», i successiv följd får passera genom allt mindre öppningar
mellan valsbanorna, tills slutligen den önskade sektionen erhålles.
Varje passage mellan valsarna kallas ett »stick», och den följd av valsspår,
som hetan måste passera under nedvalsningen till en viss dimension,
kallas en spårserie. Fig. 20 visar exempel på spårserier vid valsning
av rundstål, I-balkar, vinkeljärn och räls.
Fig. 20. Exempel på spårserier.
43
