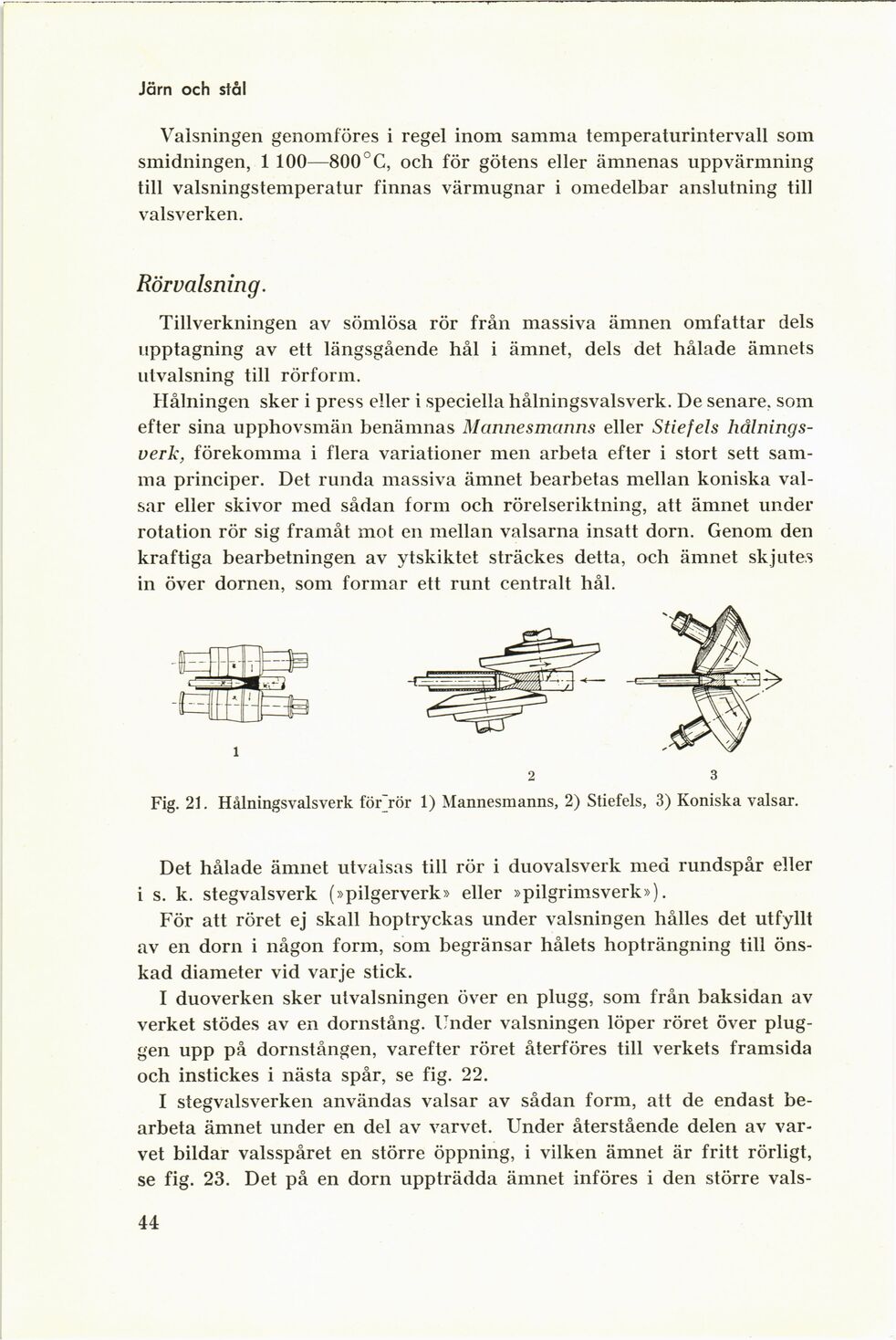

Järn och stål
Valsningen genomföres i regel inom samma temperaturintervall som
smidningen, 1 100—8003 C, och för götens eller ämnenas uppvärmning
till valsningstemperatur finnas värmugnar i omedelbar anslutning till
valsverken.
Rörualsning.
Tillverkningen av sömlösa rör från massiva ämnen omfattar dels
upptagning av ett längsgående hål i ämnet, dels det hålade ämnets
utvalsning till rörform.
Hålningen sker i press eller i speciella hålningsvalsverk. De senare, som
efter sina upphovsmän benämnas Mannesmanns eller Stiefels
hålnings-verk, förekomma i flera variationer men arbeta efter i stort sett
samma principer. Det runda massiva ämnet bearbetas mellan koniska
valsar eller skivor med sådan form och rörelseriktning, att ämnet under
rotation rör sig framåt mot en mellan valsarna insatt dorn. Genom den
kraftiga bearbetningen av ytskiktet sträckes detta, och ämnet sk jutes
in över domen, som formar ett runt centralt hål.
Fig. 21. Hålningsvalsverk för rör 1) Mannesmanns, 2) Stiefels, 3) Koniska valsar.
Det hålade ämnet utvalsas till rör i duovalsverk med rundspår eller
i s. k. stegvalsverk (»pilgerverk» eller »pilgrimsverk»).
För att röret ej skall hoptryckas under valsningen hålles det utfyllt
av en dorn i någon form, som begränsar hålets hopträngning till
önskad diameter vid varje stick.
I duoverken sker utvalsningen över en plugg, som från baksidan av
verket stödes av en dornstång. Under valsningen löper röret över
pluggen upp på dornstången, varefter röret återföres till verkets framsida
och instickes i nästa spår, se fig. 22.
I stegvalsverken användas valsar av sådan form, att de endast
bearbeta ämnet under en del av varvet. Under återstående delen av
varvet bildar valsspåret en större öppning, i vilken ämnet är fritt rörligt,
se fig. 23. Det på en dorn uppträdda ämnet införes i den större vals-
44
