Järn och stål
nets ferrum = järn). Vid upphettning till 906°C övergår a-järnet till
y-järn, austenit, som i sin tur omvandlas till å-järn vid c:a 1 400°C.
Detta tillstånd bibehålies sedan till smältpunkten A vid 1 533° C. Då
järnet legeras med kol stelnar icke legeringen vid en bestämd
smält-punkt utan i ett stelningsintervall, vars gränslinje för begynnande
stelning, likviduslinjen, sjunker kontinuerligt med stigande kolhalt
efter linjerna AB och BC. Då kolhalten når 4,3% stelnar lege-

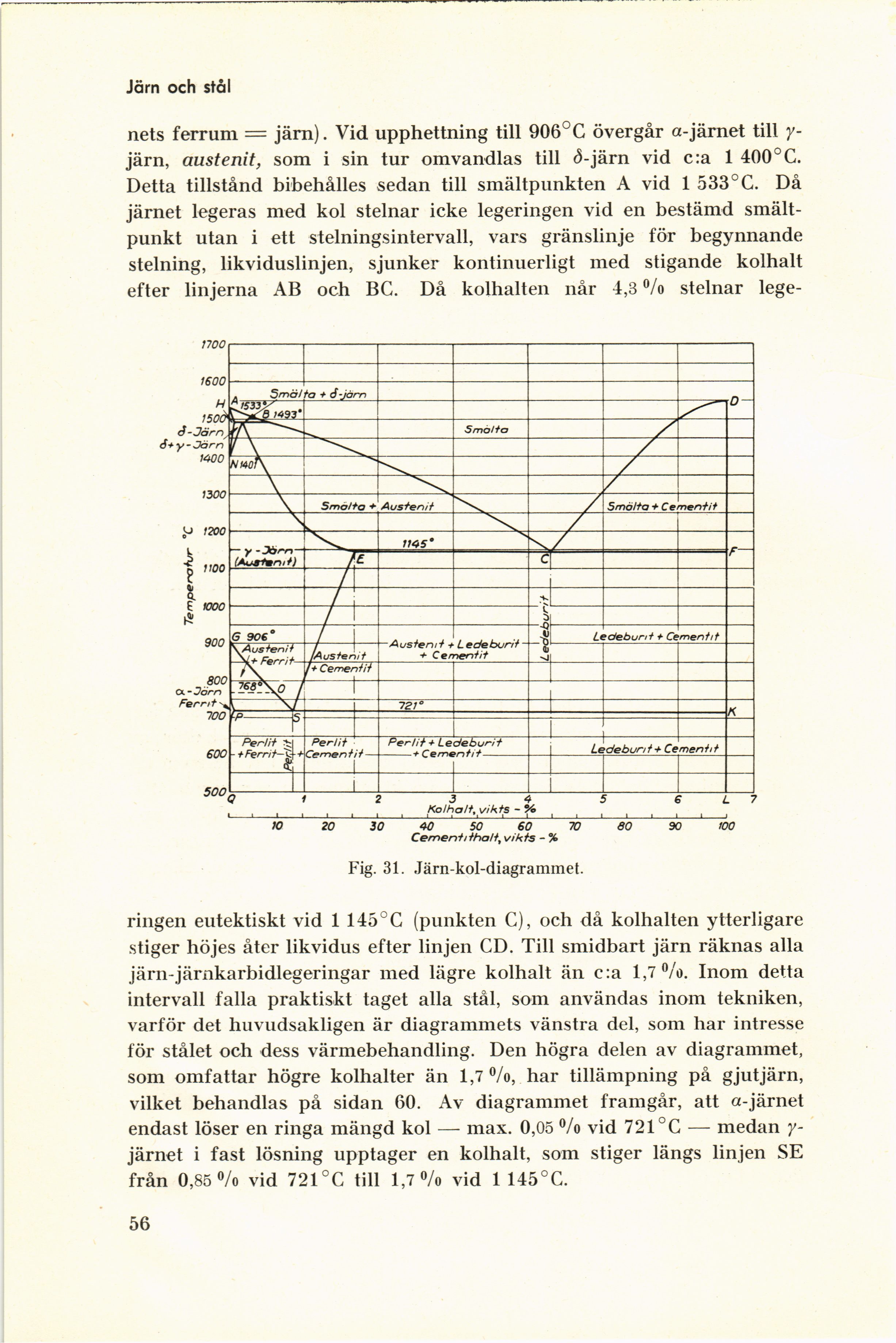

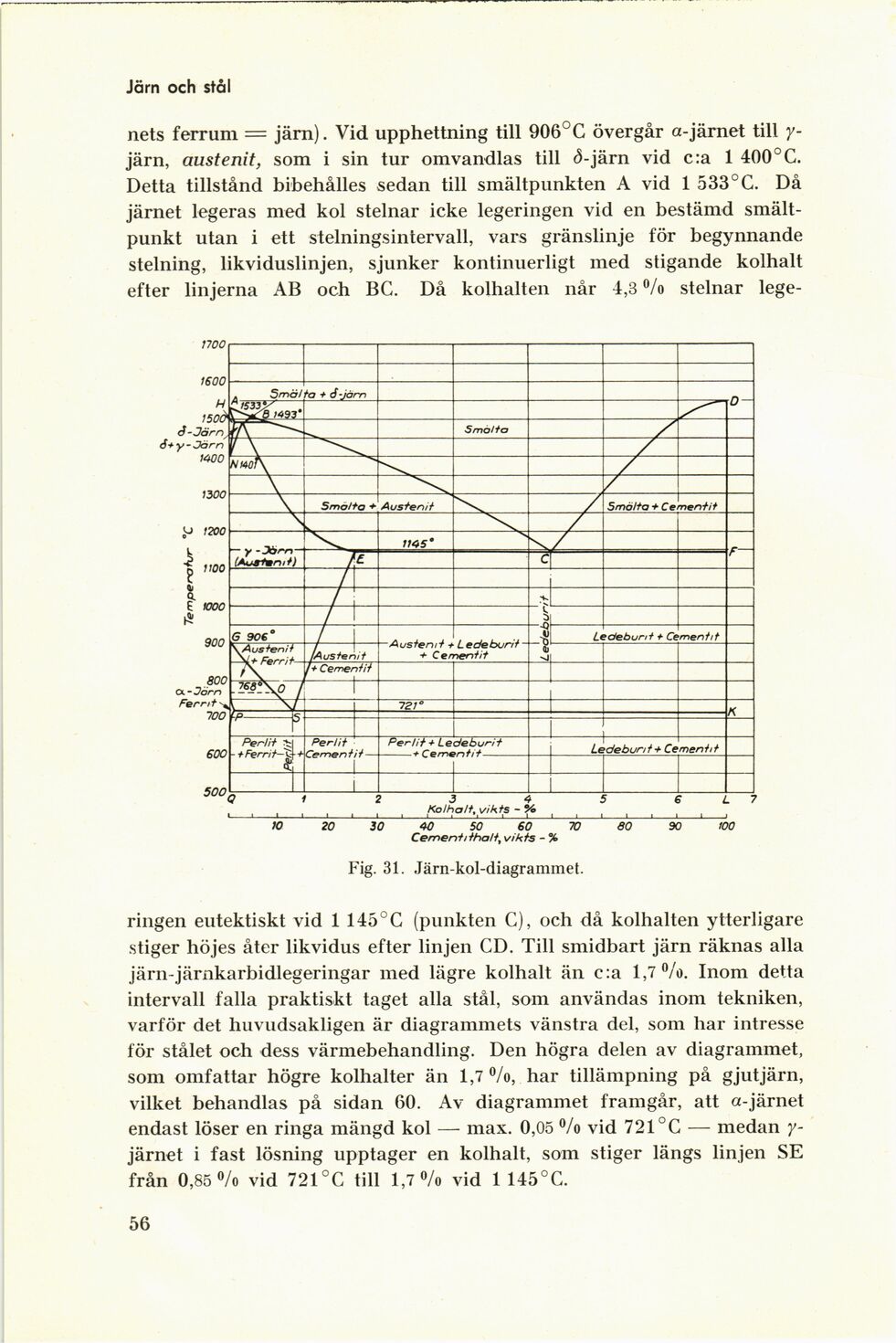

Fig. 31. Järn-kol-diagrammet.
ringen eutektiskt vid 1 145°C (punkten C), och då kolhalten ytterligare
stiger höjes åter likvidus efter linjen CD. Till smidbart järn räknas alla
järn-järnkarbidlegeringar med lägre kolhalt än c:a 1,7%. Inom detta
intervall falla praktiskt taget alla stål, som användas inom tekniken,
varför det huvudsakligen är diagrammets vänstra del, som har intresse
för stålet och dess värmebehandling. Den högra delen av diagrammet,
som omfattar högre kolhalter än 1,7 %, har tillämpning på gjutjärn,
vilket behandlas på sidan 60. Av diagrammet framgår, att a-järnet
endast löser en ringa mängd kol — max. 0,05 % vid 721 °C — medan
y-järnet i fast lösning upptager en kolhalt, som stiger längs linjen SE
från 0,85% vid 721°C till 1,7% vid 1 145°C.
56
