Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Stålets värmebehandling - 25. Seghärdning - 26. Sätthärdning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

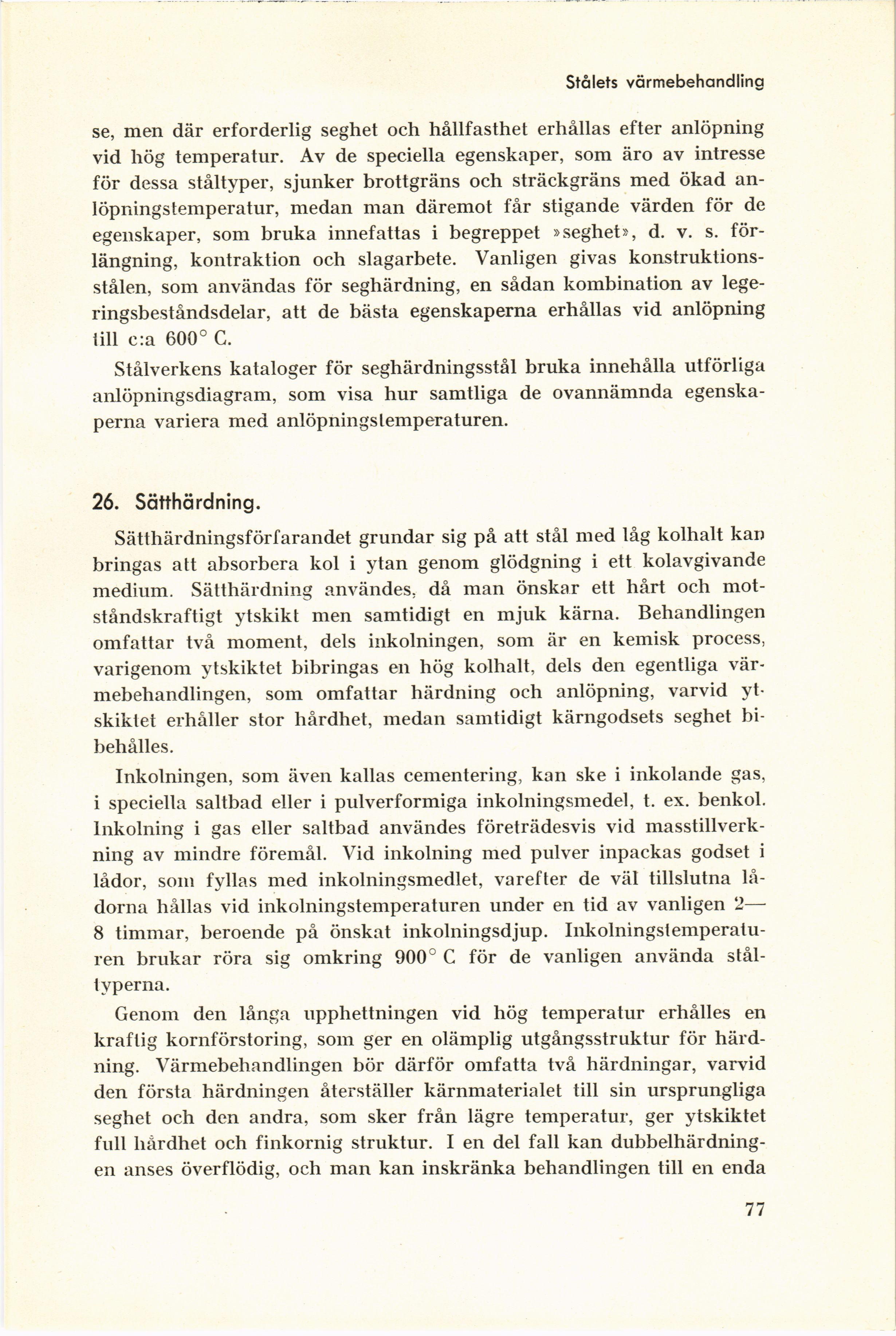

Stålets värmebehandling
se, men där erforderlig seghet och hållfasthet erhållas efter anlöpning
vid hög temperatur. Av de speciella egenskaper, som äro av intresse
för dessa ståltyper, sjunker brottgräns och sträckgräns med ökad
an-lÖpningstemperatur, medan man däremot får stigande värden för de
egenskaper, som bruka innefattas i begreppet »seghet», d. v. s.
förlängning, kontraktion och slagarbete. Vanligen givas
konstruktions-stålen, som användas för seghärdning, en sådan kombination av
lege-ringsbeståndsdelar, att de bästa egenskaperna erhållas vid anlöpning
till c:a 600° C.
Stålverkens kataloger för seghärdningsstål bruka innehålla utförliga
anlöpningsdiagram, som visa hur samtliga de ovannämnda
egenskaperna variera med anlöpningstemperaturen.
26. Sätthärdning.
Sätthärdningsförfarandet grundar sig på att stål med låg kolhalt kan
bringas att absorbera kol i ytan genom glödgning i ett kolavgivande
medium. Sätthärdning användes, då man önskar ett hårt och
motståndskraftigt ytskikt men samtidigt en mjuk kärna. Behandlingen
omfattar två moment, dels inkolningen, som är en kemisk process,
varigenom ytskiktet bibringas en hög kolhalt, dels den egentliga
värmebehandlingen, som omfattar härdning och anlöpning, varvid
ytskiktet erhåller stor hårdhet, medan samtidigt kärngodsets seghet
bibehålies.
Inkolningen, som även kallas cementering, kan ske i inkolande gas,
i speciella saltbad eller i pulverformiga inkolningsmedel, t. ex. benkol.
Inkolning i gas eller saltbad användes företrädesvis vid
masstillverkning av mindre föremål. Vid inkolning med pulver inpackas godset i
lådor, som fyllas med inkolningsmedlet, varefter de väl tillslutna
lådorna hållas vid inkolningstemperaturen under en tid av vanligen 2—
8 timmar, beroende på önskat inkolningsdjup.
Inkolningstemperaturen brukar röra sig omkring 900° C för de vanligen använda
stål-typerna.
Genom den långa upphettningen vid hög temperatur erhålles en
kraftig kornförstoring, som ger en olämplig utgångsstruktur för
härdning. Värmebehandlingen bör därför omfatta två härdningar, varvid
den första härdningen återställer kärnmaterialet till sin ursprungliga
seghet och den andra, som sker från lägre temperatur, ger ytskiktet
full hårdhet och finkornig struktur. I en del fall kan
dubbelhärdning-en anses överflödig, och man kan inskränka behandlingen till en enda
77
<< prev. page << föreg. sida << >> nästa sida >> next page >>
