Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Stålets värmebehandling - 26. Sätthärdning - 27. Nitrerhärdning - 28. Speciella härdningsmetoder
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

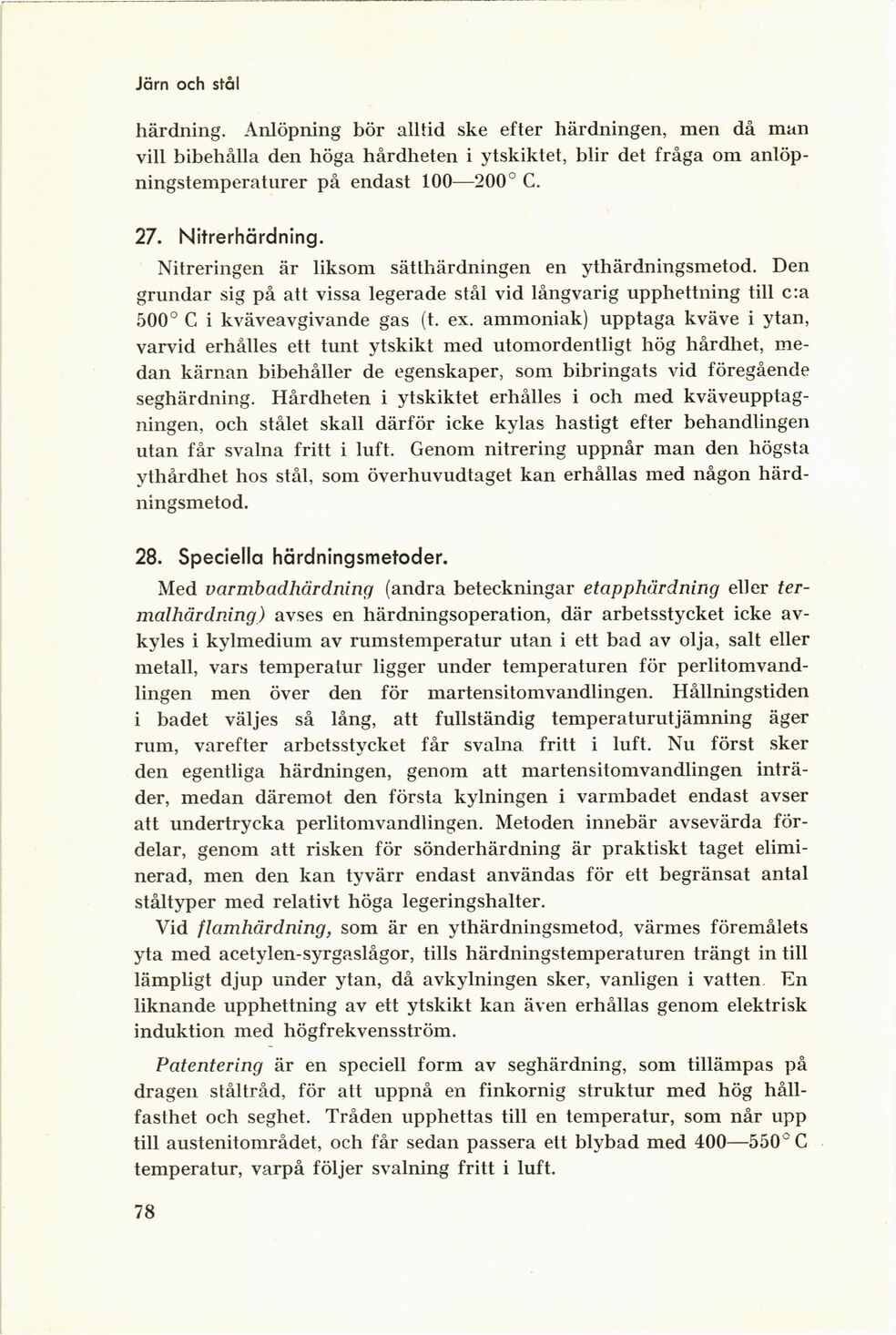

Järn och stål
härdning. Anlöpning bör alltid ske efter härdningen, men då man
vill bibehålla den höga hårdheten i ytskiktet, blir det fråga om
anlöp-ningstemperatnrer på endast 100—200° C.
27. Nitrerhärdning.
Nitreringen är liksom sätthärdningen en ythärdningsmetod. Den
grundar sig på att vissa legerade stål vid långvarig upphettning till c:a
500° C i kväveavgivande gas (t. ex. ammoniak) upptaga kväve i ytan,
varvid erhålles ett tunt ytskikt med utomordentligt hög hårdhet,
medan kärnan bibehåller de egenskaper, som bibringats vid föregående
seghärdning. Hårdheten i ytskiktet erhålles i och med
kväveupptagningen, och stålet skall därför icke kylas hastigt efter behandlingen
utan får svalna fritt i luft. Genom nitrering uppnår man den högsta
ythårdhet hos stål, som överhuvudtaget kan erhållas med någon
härd-ningsmetod.
28. Speciella härdningsmetoder.
Med varmbadhärdning (andra beteckningar etapphärdning eller
ter-malhärdning) avses en härdningsoperation, där arbetsstycket icke
av-kyles i kylmedium av rumstemperatur utan i ett bad av olja, salt eller
metall, vars temperatur ligger under temperaturen för
perlitomvand-lingen men över den för martensitomvandlingen. Hållningstiden
i badet väljes så lång, att fullständig temperaturutjämning äger
rum, varefter arbetsstycket får svalna fritt i luft. Nu först sker
den egentliga härdningen, genom att martensitomvandlingen
inträder, medan däremot den första kylningen i varmbadet endast avser
att undertrycka perlitomvandlingen. Metoden innebär avsevärda
fördelar, genom att risken för sönderhärdning är praktiskt taget
eliminerad, men den kan tyvärr endast användas för ett begränsat antal
ståltyper med relativt höga legeringshalter.
Vid flamhärdning, som är en ythärdningsmetod, värmes föremålets
yta med acetylen-syrgaslågor, tills härdningstemperaturen trängt in till
lämpligt djup under ytan, då avkylningen sker, vanligen i vatten En
liknande upphettning av ett ytskikt kan även erhållas genom elektrisk
induktion med högfrekvensström.
Patentering är en speciell form av seghärdning, som tillämpas på
dragen ståltråd, för att uppnå en finkornig struktur med hög
hållfasthet och seghet. Tråden upphettas till en temperatur, som når upp
till austenitområdet, och får sedan passera ett blybad med 400—550° C
temperatur, varpå följer svalning fritt i luft.
78
<< prev. page << föreg. sida << >> nästa sida >> next page >>
