Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 34. Byggnadsstål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

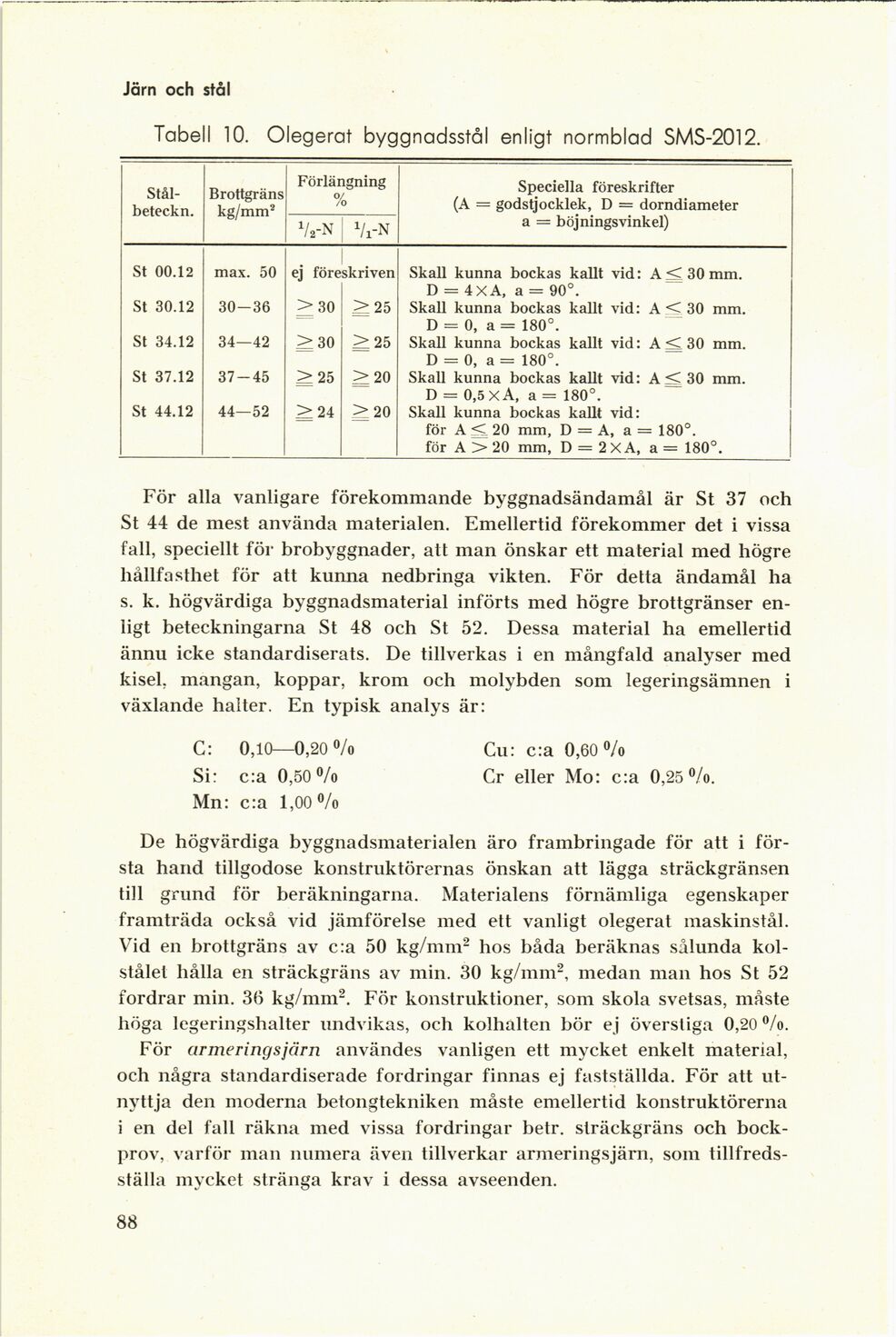

Järn och stål
Tabell 10. Olegerat byggnadsstål enligt normblad SMS-2012.
[-Stål-beteckn.-]
{+Stål- beteckn.+} Brottgräns kg/mm2 Förlängning % Speciella föreskrifter (A = godstjocklek, D = dorndiameter a = böjningsvinkel)
%-N Vi-N
St 00.12 max. 50 ej före skriven Skall kunna bockas kallt vid: A<30mm. D = 4XA, a = 90°.
St 30.12 30-36 >30 ^25 Skall kunna bockas kallt vid: A < 30 mm. D — 0, a = 180°.
St 34.12 34—42 >30 >25 Skall kunna bockas kallt vid: A <30 mm. D = 0, a = 180°.
St 37.12 37-45 >25 >20 Skall kunna bockas kallt vid: A < 30 mm. D = 0,5 X A, a = 180°.
St 44.12 44—52 >24 >20 Skall kunna bockas kallt vid: för A < 20 mm, D = A, a = 180°. för A > 20 mm, D = 2 X A, a = 180°.
För alla vanligare förekommande byggnadsändamål är St 37 och
St 44 de mest använda materialen. Emellertid förekommer det i vissa
fall, speciellt för brobyggnader, att man önskar ett material med högre
hållfasthet för att kunna nedbringa vikten. För detta ändamål ha
s. k. högvärdiga byggnadsmaterial införts med högre brottgränser
enligt beteckningarna St 48 och St 52. Dessa material ha emellertid
ännu icke standardiserats. De tillverkas i en mångfald analyser med
kisel, mangan, koppar, krom och molybden som legeringsämnen i
växlande halter. En typisk analys är:
C: 0,10—0,20% Gu: c:a 0,60%
Si: c:a 0,50% Cr eller Mo: c:a 0,25%.
Mn: c:a 1,00%
De högvärdiga byggnadsmaterialen äro frambringade för att i
första hand tillgodose konstruktörernas önskan att lägga sträckgränsen
till grund för beräkningarna. Materialens förnämliga egenskaper
framträda också vid jämförelse med ett vanligt olegerat maskinstål.
Vid en brottgräns av c:a 50 kg/mm2 hos båda beräknas sålunda
kolstålet hålla en sträckgräns av min. 30 kg/mm2, medan man hos St 52
fordrar min. 36 kg/mm2. För konstruktioner, som skola svetsas, måste
höga legeringshalter undvikas, och kolhalten bör ej överstiga 0,20%.
För armeringsjärn användes vanligen ett mycket enkelt material,
och några standardiserade fordringar finnas ej fastställda. För att
utnyttja den moderna betongtekniken måste emellertid konstruktörerna
i en del fall räkna med vissa fordringar betr, sträckgräns och
bock-prov, varför man numera även tillverkar armeringsjärn, som
tillfredsställa mycket stränga krav i dessa avseenden.
88
<< prev. page << föreg. sida << >> nästa sida >> next page >>
