Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 32. Synpunkter på valet av konstruktionsstål - 33. Olegerat maskinstål - 34. Byggnadsstål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

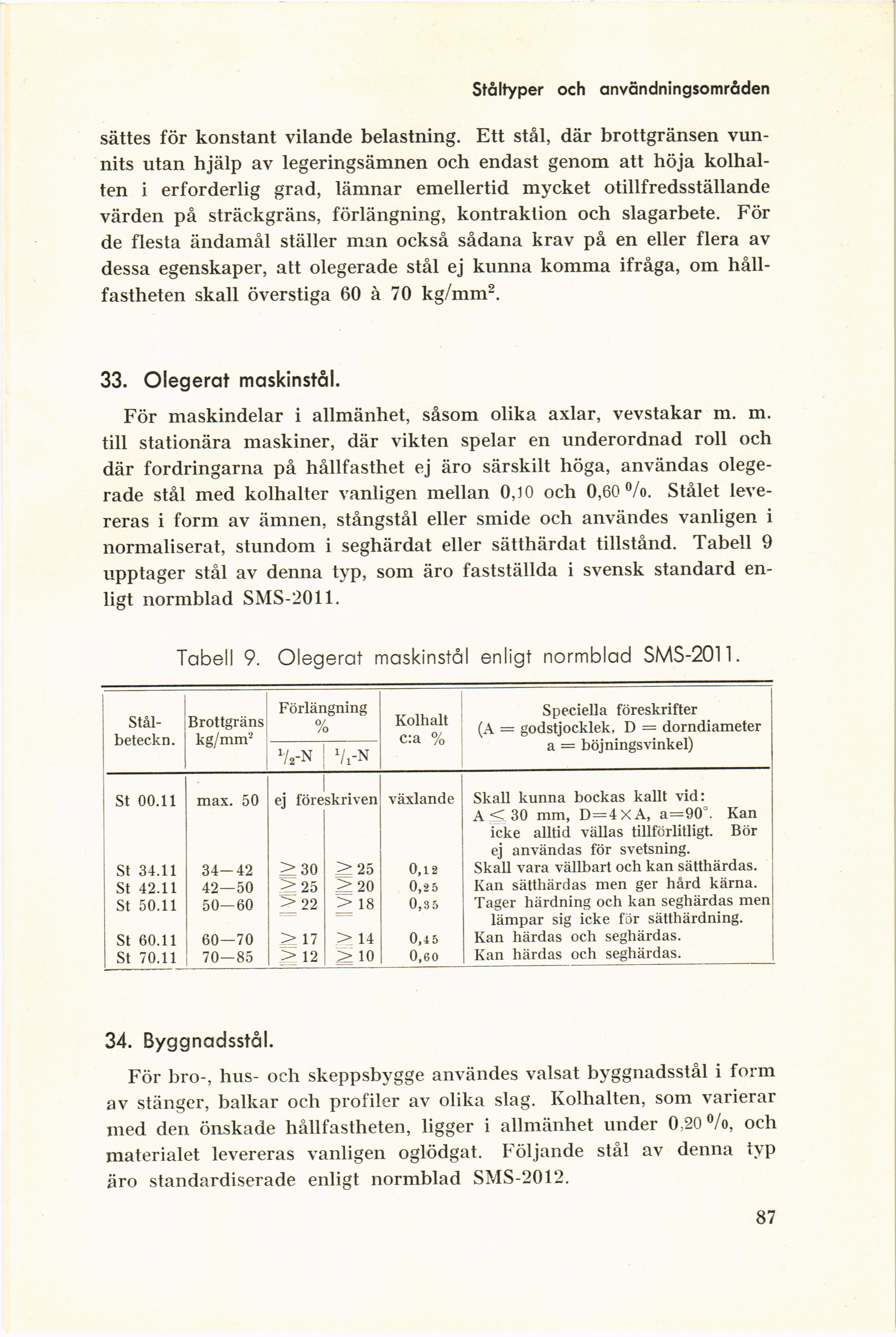

Ståltyper och användningsområden
sättes för konstant vilande belastning. Ett stål, där brottgränsen
vunnits utan hjälp av legeringsämnen och endast genom att höja
kolhalten i erforderlig grad, lämnar emellertid mycket otillfredsställande
värden på sträckgräns, förlängning, kontraktion och slagarbete. För
de flesta ändamål ställer man också sådana krav på en eller flera av
dessa egenskaper, att olegerade stål ej kunna komma ifråga, om
hållfastheten skall överstiga 60 å 70 kg/mm2,
33. Olegerat maskinstål.
För maskindelar i allmänhet, såsom olika axlar, vevstakar m. m.
till stationära maskiner, där vikten spelar en underordnad roll och
där fordringarna på hållfasthet ej äro särskilt höga, användas
olegerade stål med kolhalter vanligen mellan 0,10 och 0,60%. Stålet
levereras i form av ämnen, stångstål eller smide och användes vanligen i
normaliserat, stundom i seghärdat eller sätthärdat tillstånd. Tabell 9
upptager stål av denna typ, som äro fastställda i svensk standard
enligt normblad SMS-2011.
Tabell 9. Olegerat maskinstål enligt normblad SMS-2011.
[-Stål-beteckn.-]
{+Stål- beteckn.+} Brottgräns kg/mm2 Förlängning 0/ /o Kolhalt c:a % Speciella föreskrifter (A = godstjocklek, D — dorndiameter a = böjningsvinkel)
l/2-n */i-N
St 00.11 max. 50 ej före skriven växlande Skall kunna bockas kallt vid: A < 30 mm, D=4XA, a=90°. Kan icke alltid vällas tillförlitligt. Bör ej användas för svetsning.
St 34.11 34-42 >30 >25 0,12 Skall vara vällbart och kan sätthärdas.
St 42.11 42—50 >25 >20 0,2 5 Kan sätthärdas men ger hård kärna.
St 50.11 50—60 > 22 > 18 0,35 Tager härdning och kan seghärdas men lämpar sig icke för sätthärdning.
St 60.11 60—70 > 17 > 14 0,45 Kan härdas och seghärdas.
St 70.11 70—85 > 12 > to 0,60 Kan härdas och seghärdas.
34. Byggnadsstål.
För bro-, hus- och skeppsbygge användes valsat byggnadsstål i form
av stänger, balkar och profiler av olika slag. Kolhalten, som varierar
med den önskade hållfastheten, ligger i allmänhet under 0,20%, och
materialet levereras vanligen oglödgat. Följande stål av denna typ
äro standardiserade enligt normblad SMS-2012.
87
<< prev. page << föreg. sida << >> nästa sida >> next page >>
