Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 42. Magnetstål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

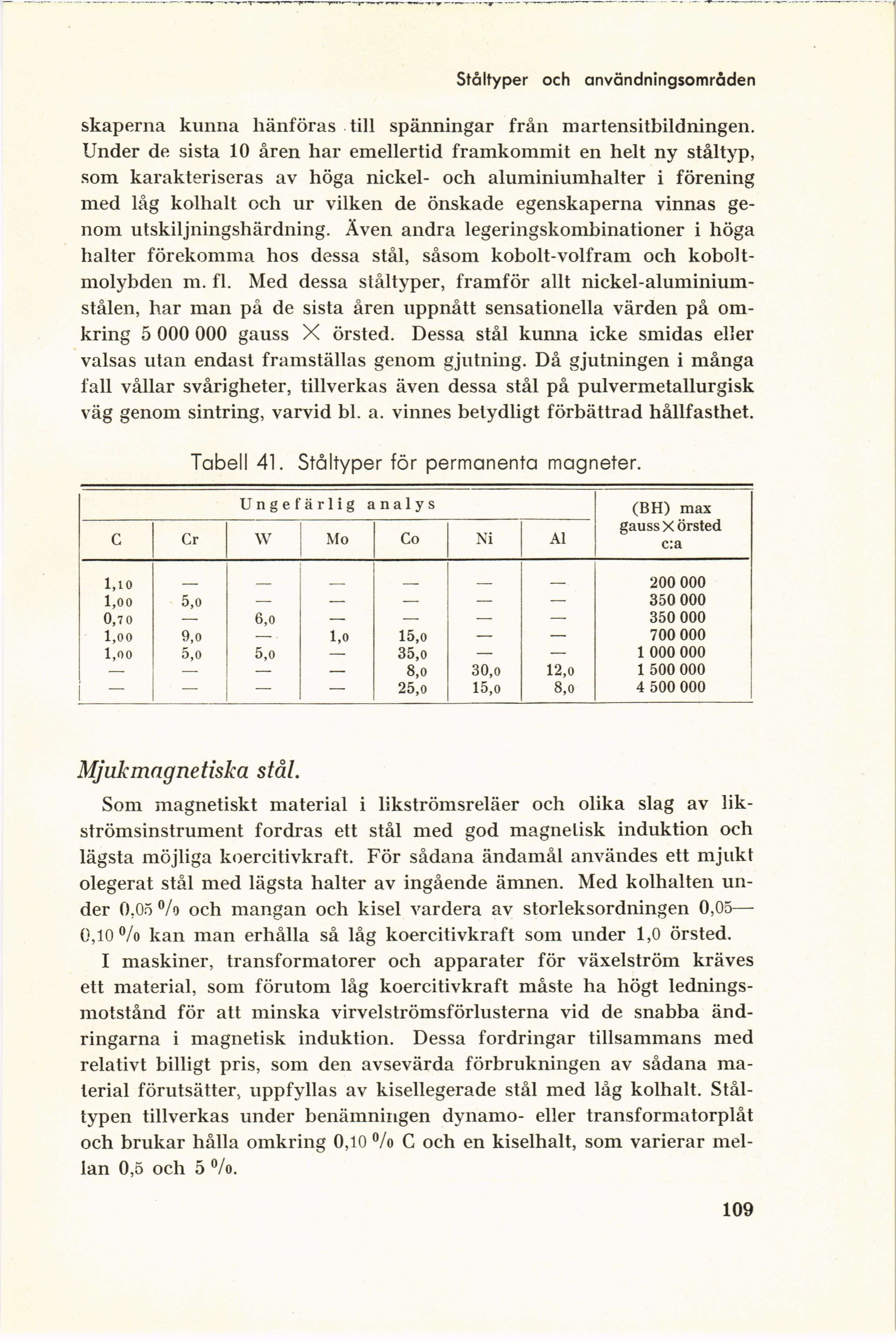

Ståltyper och användningsområden
skaperna kunna hänföras till spänningar från martensitbildningen.
Under de sista 10 åren har emellertid framkommit en helt ny ståltyp,
som karakteriseras av höga nickel- och aluminiumhalter i förening
med låg kolhalt och ur vilken de önskade egenskaperna vinnas
genom utskiljningshärdning. Även andra legeringskombinationer i höga
halter förekomma hos dessa stål, såsom kobolt-volfram och
kobolt-molybden m. fl. Med dessa slåltyper, framför allt
nickel-aluminiumstålen, har man på de sista åren uppnått sensationella värden på
omkring 5 000 000 gauss X örsted. Dessa stål kunna icke smidas eller
valsas utan endast framställas genom gjutning. Då gjutningen i många
fall vållar svårigheter, tillverkas även dessa stål på pulvermetallurgisk
väg genom sintring, varvid bl. a. vinnes betydligt förbättrad hållfasthet.
Tabell 41. Ståltyper för permanenta magneter.
Ungefärlig analys (BH) max gauss X örsted c:a
C Cr w Mo Co Ni Al
1,10 — — — — — 200 000
1,00 5,0 — — — — — 350 000
0,70 — 6,0 — — — — 350 000
1,00 9,0 — . 1,0 15,0 — — 700 000
1,00 5,o 5,0 — 35,o — — 1 000 000
— — — — 8,o 30,0 12,0 1 500 000
— — 25,o 15,o 8,o 4 500 000
Mjuk magnetiska stål.
Som magnetiskt material i likströmsreläer och olika slag av
likströmsinstrument fordras ett stål med god magnetisk induktion och
lägsta möjliga koercitivkraft. För sådana ändamål användes ett mjukt
olegerat stål med lägsta halter av ingående ämnen. Med kolhalten
under 0,05% och mangan och kisel vardera av storleksordningen 0,05—
0,10% kan man erhålla så låg koercitivkraft som under 1,0 örsted.
I maskiner, transformatorer och apparater för växelström kräves
ett material, som förutom låg koercitivkraft måste ha högt
lednings-motstånd för att minska virvelströmsförlusterna vid de snabba
änd
ringarna i magnetisk induktion. Dessa fordringar tillsammans med
relativt billigt pris, som den avsevärda förbrukningen av sådana
material förutsätter, uppfyllas av kisellegerade stål med låg kolhalt.
Ståltypen tillverkas under benämningen dynamo- eller transformatorplåt
och brukar hålla omkring 0,10 % C och en kiselhalt, som varierar
mellan 0,5 och 5 %.
109
<< prev. page << föreg. sida << >> nästa sida >> next page >>
