Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 43. Rostfria, syrafasta och eldhärdiga stål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

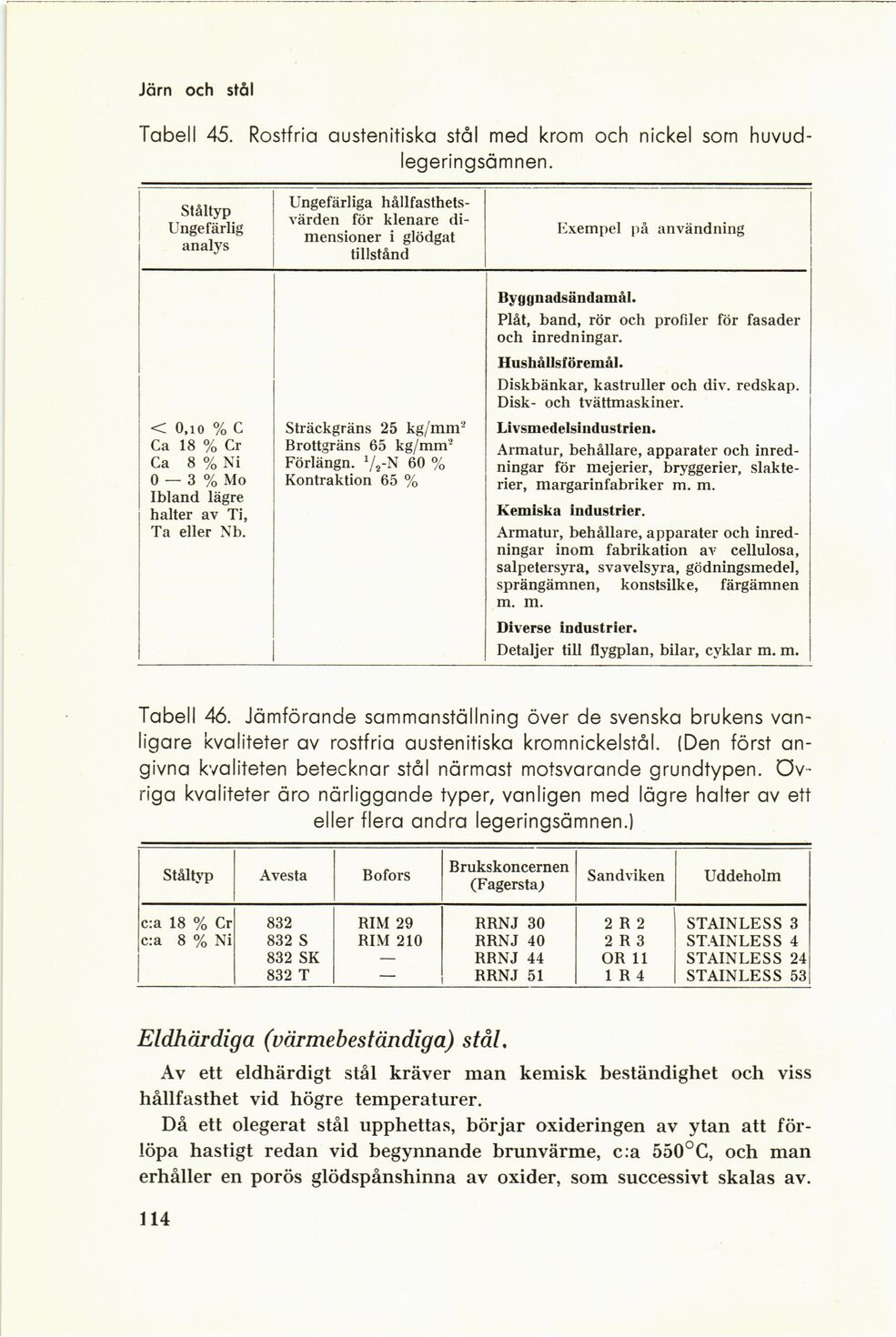

Järn och stål
Tabell 45. Rostfria austenitiska stål med krom och nickel som
huvud-legeringsämnen.
Ståltyp Ungefärlig analys Ungefärliga
hållfasthetsvärden för klenare
dimensioner i glödgat tillstånd Exempel på användning
< O,io % C Ca 18 % Cr Ca 8 % Ni 0 — 3 % Mo Ibland lägre halter av Ti, Ta eller Nb. Sträckgräns 25 kg/mm2 Brottgräns 65 kg/mm2 Förlängn. 1/S,-N 60 % Kontraktion 65 % Byggnadsändamål. Plåt, band, rör och profiler för fasader och inredningar. Hushållsföremål. Diskbänkar, kastruller och div. redskap. Disk- och tvättmaskiner. Livsmedelsindustrien. Armatur, behållare, apparater och
inredningar för mejerier, bryggerier,
slakterier, margarinfabriker m. m. Kemiska industrier. Armatur, behållare, apparater och
inredningar inom fabrikation av cellulosa, salpetersyra, svavelsyra, gödningsmedel, sprängämnen, konstsilke, färgämnen m. m. Diverse industrier. Detaljer till flygplan, bilar, cyklar m. m.
Tabell 46. Jämförande sammanställning över de svenska brukens
vanligare kvaliteter av rostfria austenitiska kromnickelstål. (Den först
angivna kvaliteten betecknar stål närmast motsvarande grundtypen,
övriga kvaliteter äro närliggande typer, vanligen med lägre halter av ett
eller flera andra legeringsämnen.)
Ståltyp Avesta Bofors Brukskoncernen (Fagersta; Sandviken Uddeholm
c:a 18 % Cr 832 RIM 29 RRNJ 30 2 R 2 STAINLESS 3
c:a 8 % Ni 832 S RIM 210 RRNJ 40 2 R 3 STAINLESS 4
832 SK — RRNJ 44 OR 11 STAINLESS 24
832 T — RRNJ 51 1 R 4 STAINLESS 53
Eldhärdiga (värmebeständiga) stål.
Av ett eldhärdigt stål kräver man kemisk beständighet och viss
hållfasthet vid högre temperaturer.
Då ett olegerat stål upphettas, börjar oxideringen av ytan att
förlöpa hastigt redan vid begynnande brunvärme, c.a 550°C, och man
erhåller en porös glödspånshinna av oxider, som successivt skalas av.
114
<< prev. page << föreg. sida << >> nästa sida >> next page >>
