Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 45. Verktygsstålens grundtyper med hänsyn till huvudlegeringsämnena
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

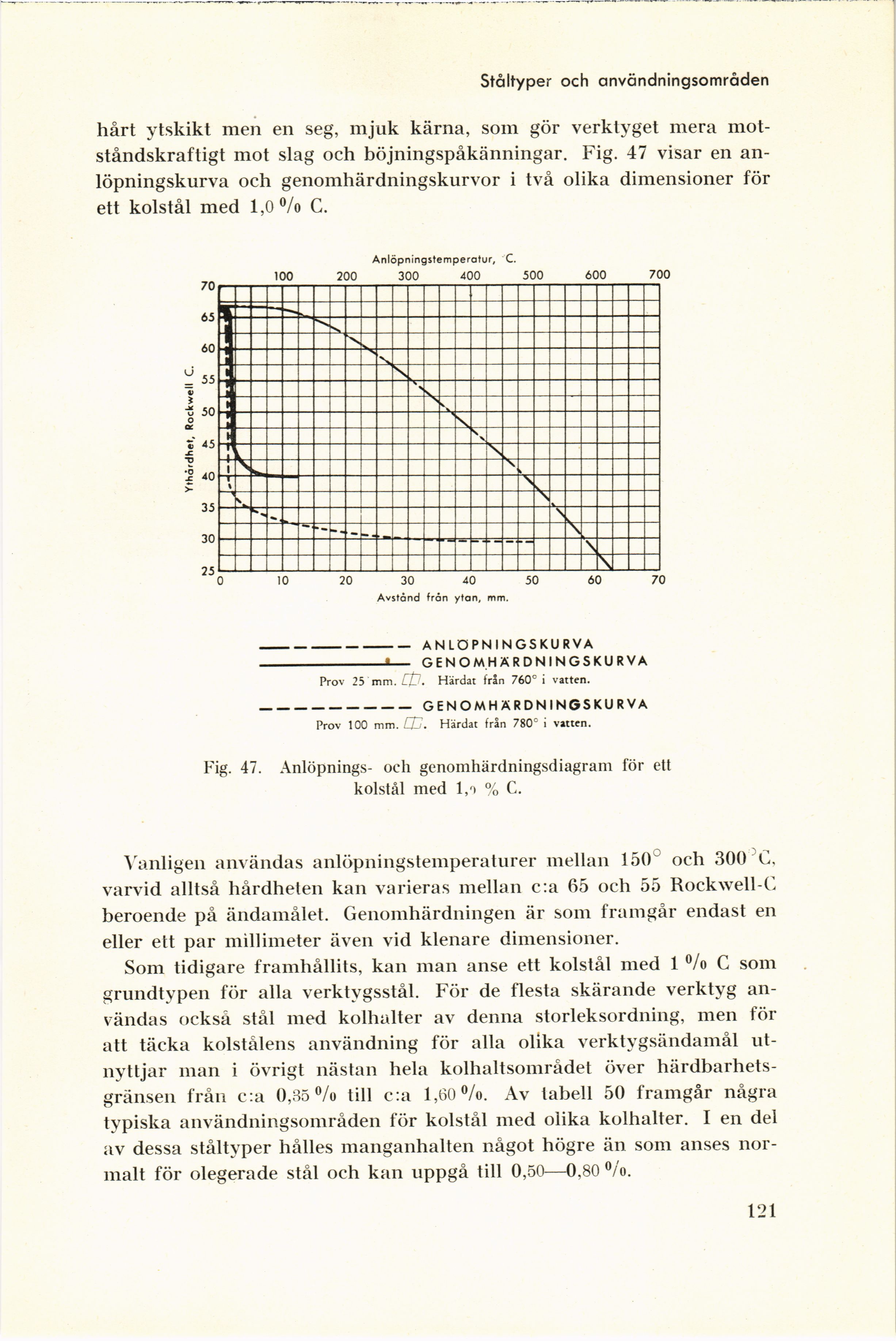

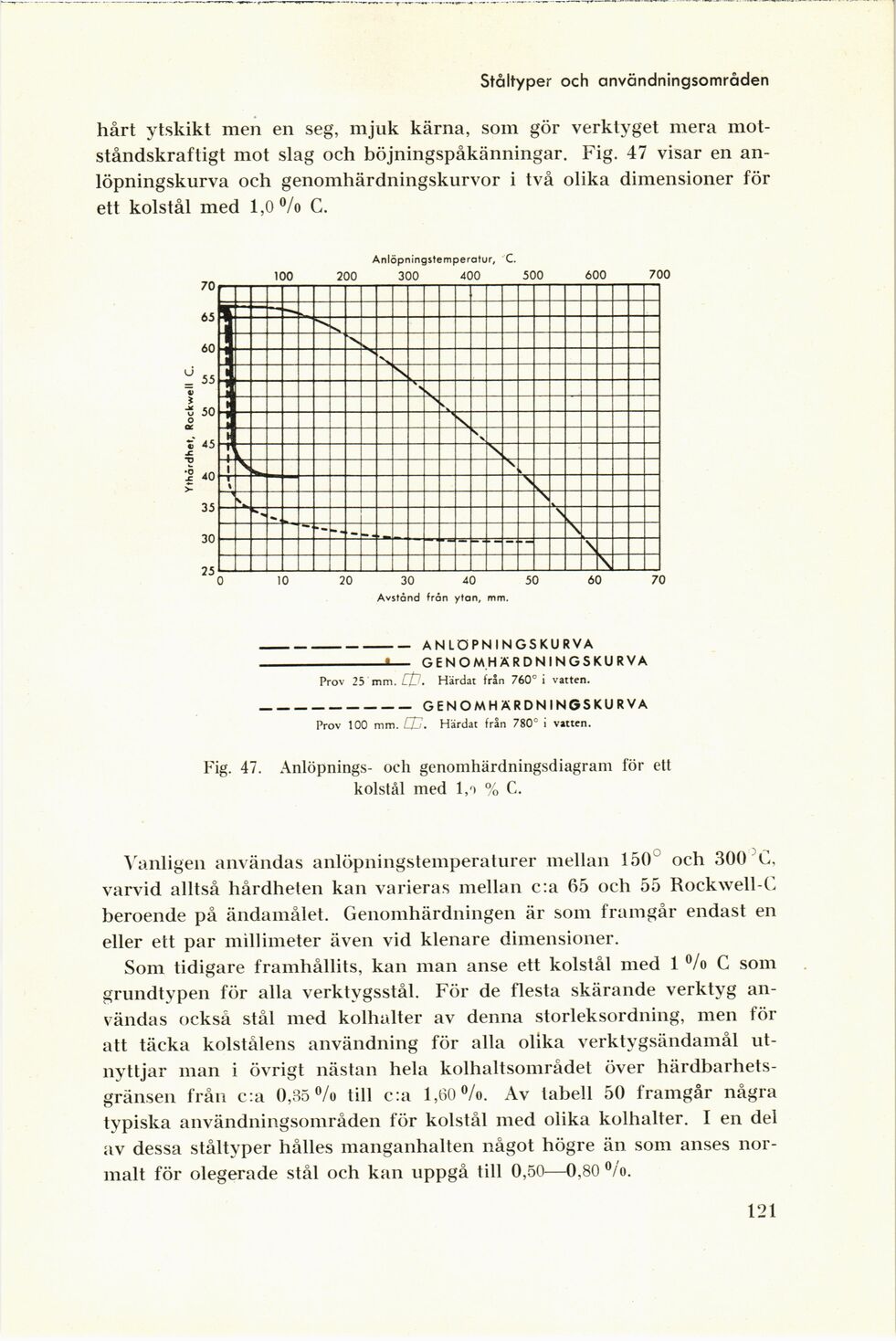

Ståltyper och användningsområden
hårt ytskikt men en seg, mjuk kärna, som gör verktyget mera
motståndskraftigt mot slag och böjningspåkänningar. Fig. 47 visar en
an-löpningskurva och genomhärdningskurvor i två olika dimensioner för
ett kolstål med 1,0% C.
Fig. 47. Anlöpnings- och genomhärdningsdiagram för ett
kolstål med 1,9 % C.
Vanligen användas anlöpningstemperaturer mellan 150 och 300 C.
varvid alltså hårdheten kan varieras mellan c:a 65 och 55 Rockwell-C
beroende på ändamålet. Genomhärdningen är som framgår endast en
eller ett par millimeter även vid klenare dimensioner.
Som tidigare framhållits, kan man anse ett kolstål med 1 % C som
grundtypen för alla verktygsstål. För de flesta skärande verktyg
användas också stål med kolhalter av denna storleksordning, men för
att täcka kolstålens användning för alla olika verktygsändamål
utnyttjar man i övrigt nästan hela kolhaltsområdet över
härdbarhets-gränsen från c:a 0,35% till c:a 1,60%. Av tabell 50 framgår några
typiska användningsområden för kolstål med olika kolhalter. I en del
av dessa ståltyper hålles manganhalten något högre än som anses
normalt för olegerade stål och kan uppgå till 0,50-—0,80%.
121
<< prev. page << föreg. sida << >> nästa sida >> next page >>
