Järn och stål

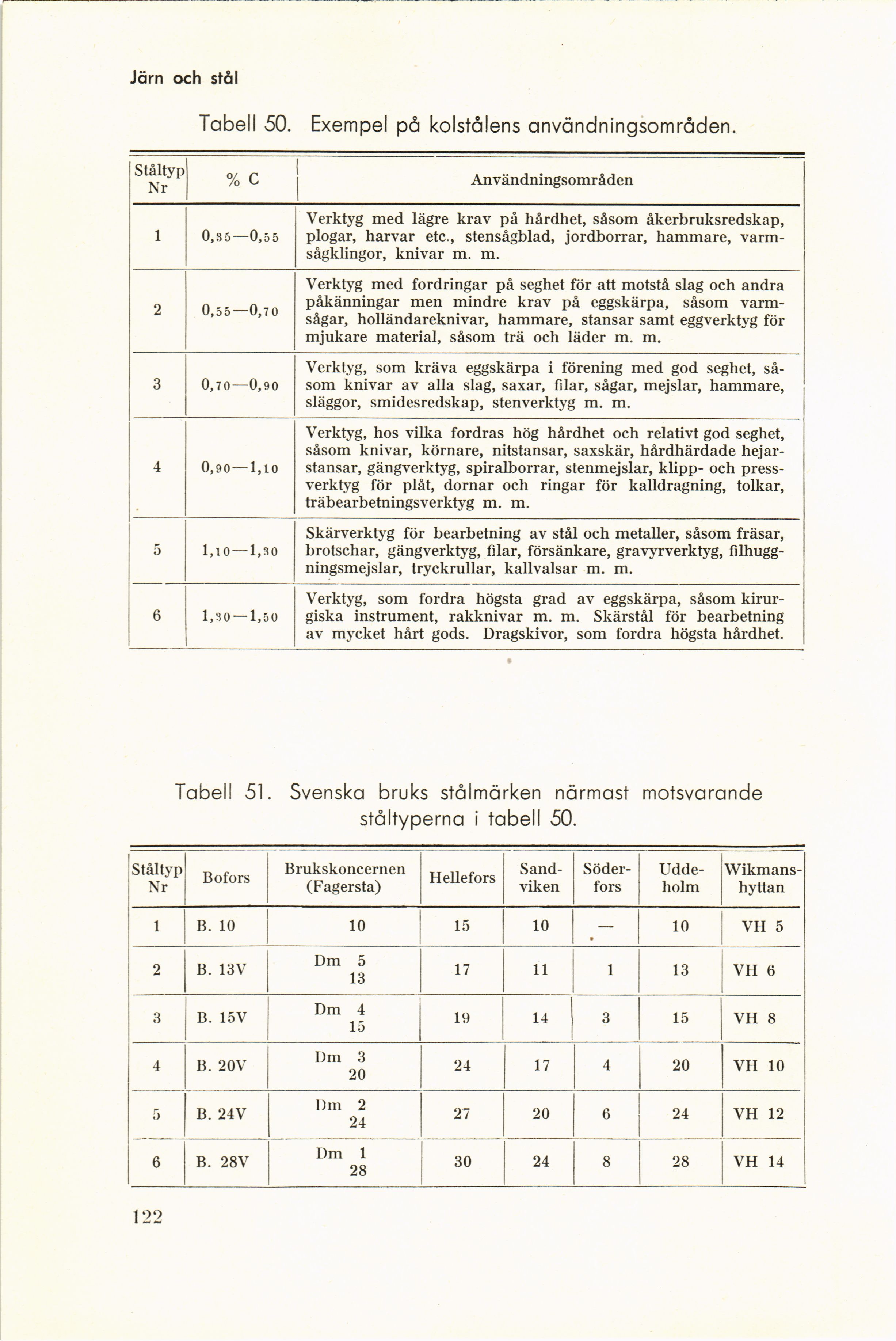

Tabell 50. Exempel på kolstålens användningsområden.
Ståltyp Nr % c Användningsområden
1 0,35—0,55 Verktyg med lägre krav på hårdhet, såsom åkerbruksredskap, plogar, harvar etc., stensågblad, jordborrar, hammare,
varm-sågklingor, knivar m. m.
2 0,55—0,70 Verktyg med fordringar på seghet för att motstå slag och andra påkänningar men mindre krav på eggskärpa, såsom
varmsågar, holländareknivar, hammare, stansar samt eggverktyg för mjukare material, såsom trä och läder m. m.
3 0,70—0,90 Verktyg, som kräva eggskärpa i förening med god seghet,
såsom knivar av alla slag, saxar, filar, sågar, mejslar, hammare, släggor, smidesredskap, stenverktyg m. m.
4 0,90 —1,10 Verktyg, hos vilka fordras hög hårdhet och relativt god seghet, såsom knivar, körnare, nitstansar, saxskär, hårdhärdade
hejar-stansar, gängverktyg, spiralborrar, stenmejslar, klipp- och
pressverktyg för plåt, dornar och ringar för kalldragning, tolkar, träbearbetningsverktyg m. m.
5 1,10 —1,30 Skärverktyg för bearbetning av stål och metaller, såsom fräsar, brotschar, gängverktyg, filar, försänkare, gravyrverktyg,
fdhugg-ningsmejslar, tryckrullar, kallvalsar m. m.
6 1,30 — 1,50 Verktyg, som fordra högsta grad av eggskärpa, såsom
kirurgiska instrument, rakknivar m. m. Skärstål för bearbetning av mycket hårt gods. Dragskivor, som fordra högsta hårdhet.
Tabell 51. Svenska bruks stålmärken närmast motsvarande
ståltyperna i tabell 50.
Stål typ Nr Bofors Brukskoncernen (Fagersta) Hellefors [-Sandviken Söderfors Uddeholm Wikmans-hyttan-] {+Sand- viken Söder- fors Udde- holm Wikmans- hyttan+}
1 B. 10 10 15 10 — 10 VH 5
2 B. 13V Dm 5 13 17 11 1 13 VH 6
3 B. 15V Dm 4 15 19 14 3 15 VH 8
4 B. 20V Dm 3 20 24 17 4 20 VH 10
5 B. 24V Dm 2 24 27 20 6 24 VH 12
6 B. 28V Dm 1 28 30 24 8 28 VH 14
122
