Ståltyper och användningsområden

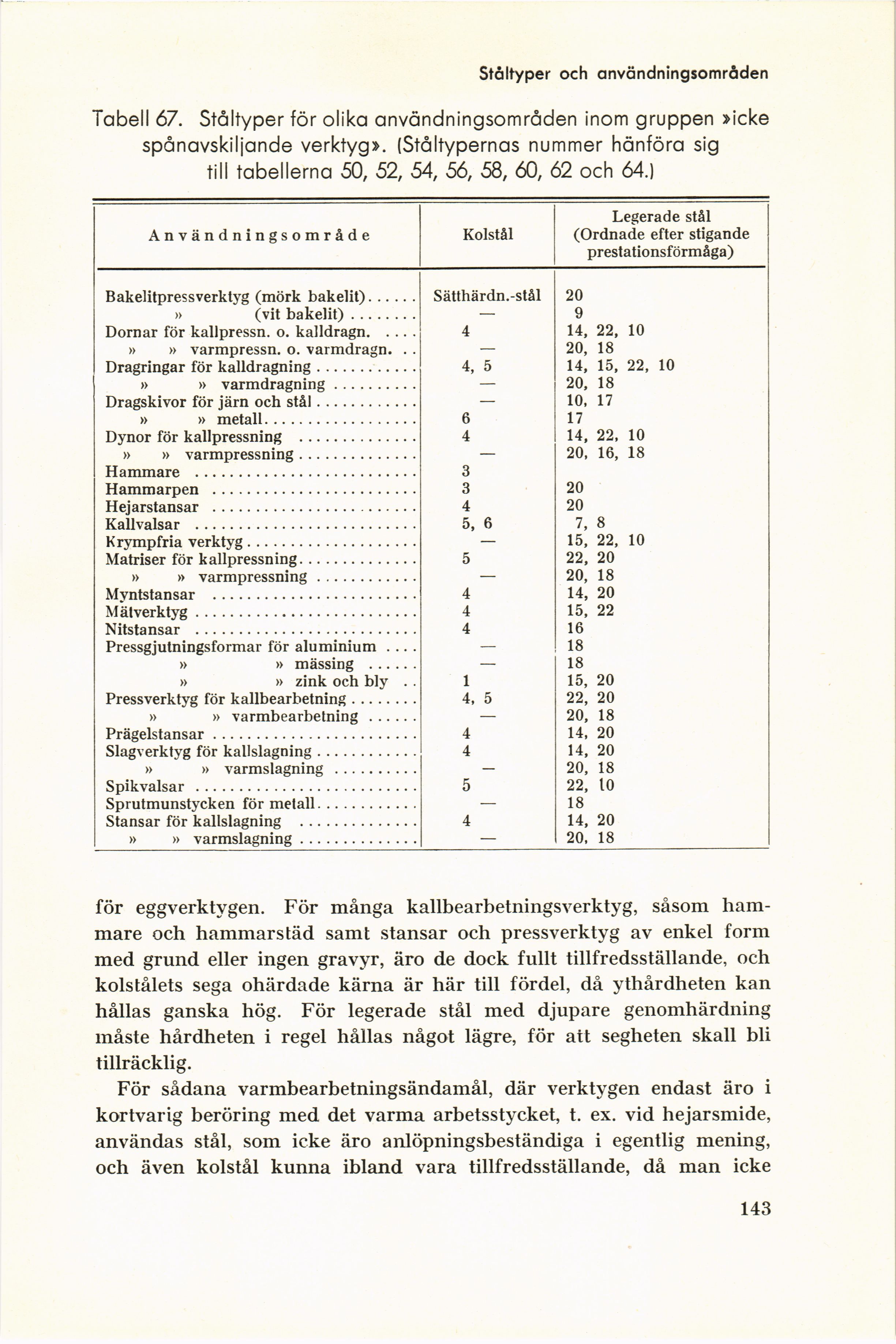

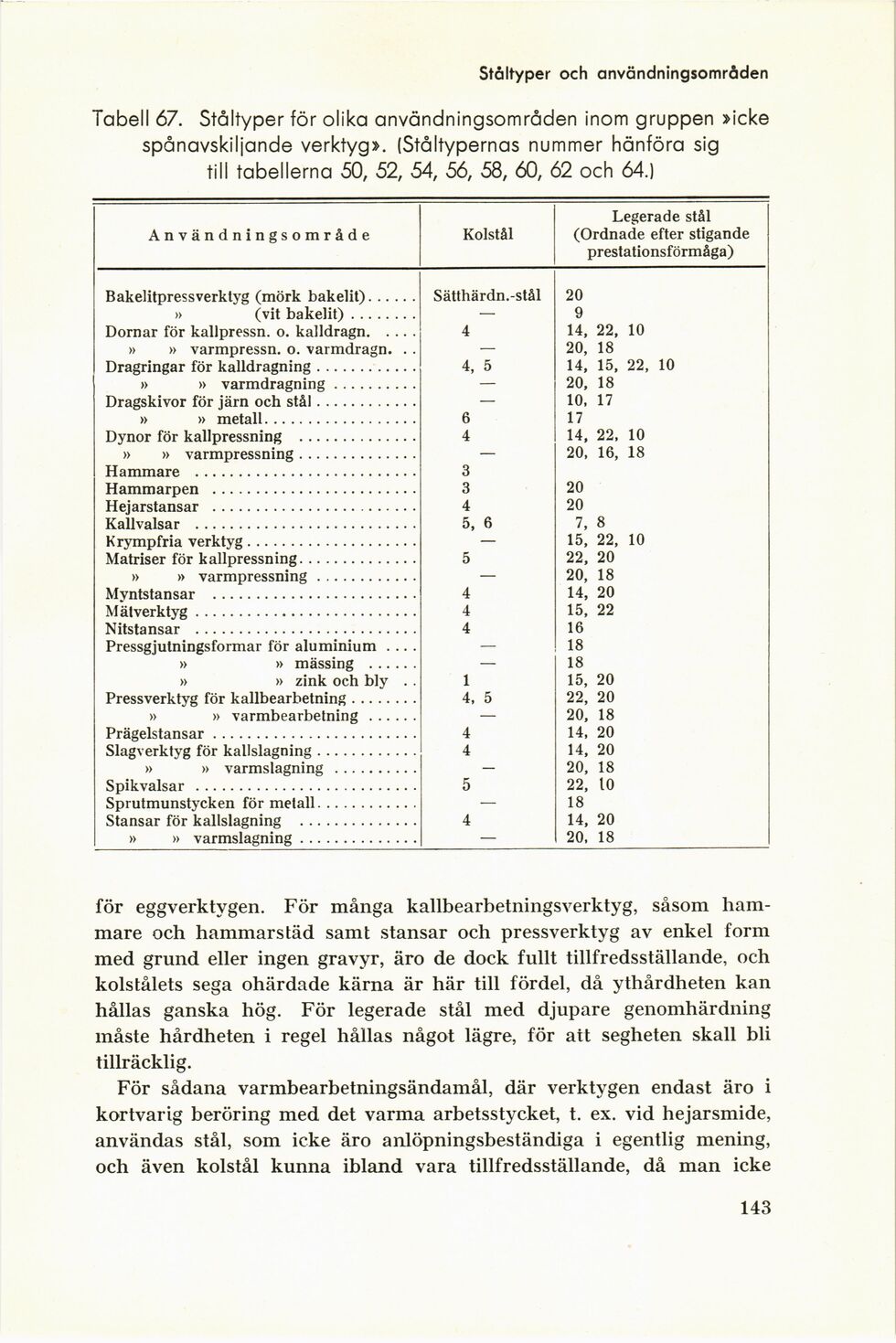

Tabell 67. Ståltyper för olika användningsområden inom gruppen »icke
spånavskiljande verktyg». (Ståltypernas nummer hänföra sig
till tabellerna 50, 52, 54, 56, 58, 60, 62 och 64.)
Användningsområde Kolstål Legerade stål (Ordnade efter stigande prestationsförmåga)
Bakelitpressverktyg (mörk bakelit).... Sätthärdn.-stål 20
» (vit bakelit). — 9
Dornar för kallpressn. o. kalldragn... 4 14, 22, 10
» » varmpressn. o. varmdragn. . . — 20, 18
Dragringar för kalldragning........... 4, 5 14, 15, 22, 10
» » varmdragning................... — 20, 18
Dragskivor för järn och stål................. — 10, 17
» » metall................. 6 17
Dynor för kallpressning .............. 4 14, 22, 10
» » varmpressning............... — 20, 16, 18
Hammare .............................. 3
Hammarpen ............................ 3 20
Hejarstansar ......................... 4 20
Kallvalsar ........................... 5, 6 7, 8
Krymp fria verktyg.................... — 15, 22, 10
Matriser för kallpressning............ 5 22, 20
» » varmpressning............... — 20, 18
Myntstansar .......................... 4 14, 20
Mät verk tyg.......................... 4 15, 22
Nitstansar ........................... 4 16
Pressgjutningsformar för aluminium .... — 18
» » mässing ........ — 18
» » zink och bly . . 1 15, 20
Pressverktyg för kallbearbetning...... 4, 5 22, 20
» » varmbearbetning..... — 20, 18
Prägelstansar......................... 4 14, 20
Slagverktyg för kallslagning.......... 4 14, 20
» » varmslagning .......... — 20, 18
Spikvalsar ........................... 5 22, tO
Sprutmunstyck en för metall........... — 18
Stansar för kallslagning ............. 4 14, 20
» » varmslagning.......................—-20, 18
för eggverktygen. För många kallbearbetningsverktyg, såsom
hammare och hammarstäd samt stansar och pressverktyg av enkel form
med grund eller ingen gravyr, äro de dock fullt tillfredsställande, och
kolstålets sega ohärdade kärna är här till fördel, då ythårdheten kan
hållas ganska hög. För legerade stål med djupare genomhärdning
måste hårdheten i regel hållas något lägre, för att segheten skall bli
tillräcklig.
För sådana varmbearbetningsändamål, där verktygen endast äro i
kortvarig beröring med det varma arbetsstycket, t. ex. vid hejarsmide,
användas stål, som icke äro anlöpningsbeständiga i egentlig mening,
och även kolstål kunna ibland vara tillfredsställande, då man icke
143
