Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Mässing - 61. Allmänt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

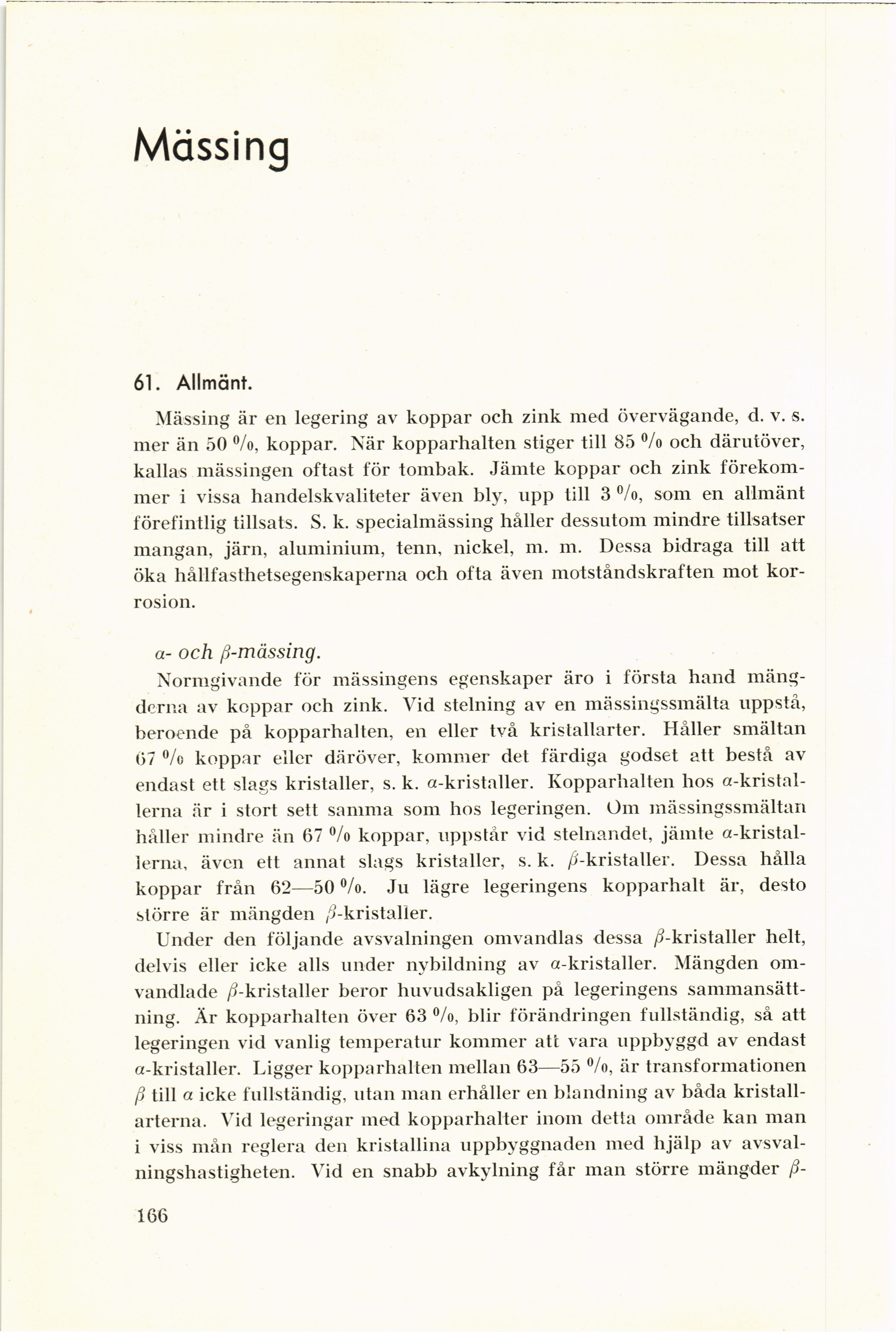

Mässing
61. Allmänt.
Mässing är en legering av koppar och zink med övervägande, d. v. s.
mer än 50 °/o, koppar. När kopparhalten stiger till 85 °/o och därutöver,
kallas mässingen oftast för tombak. Jämte koppar och zink
förekommer i vissa handelskvaliteter även bly, upp till 3 °/o, som en allmänt
förefintlig tillsats. S. k. specialmässing håller dessutom mindre tillsatser
mangan, järn, aluminium, tenn, nickel, m. m. Dessa bidraga till att
öka hållfasthetsegenskaperna och ofta även motståndskraften mot
korrosion.
a- och fl-mässing.
Normgivande för mässingens egenskaper äro i första hand
mängderna av koppar och zink. Vid stelning av en mässingssmälta uppstå,
beroende på kopparhalten, en eller två kristallarter. Håller smältan
67 °/o koppar eller däröver, kommer det färdiga godset att bestå av
endast ett slags kristaller, s. k. a-kristaller. Kopparhalten hos
a-kristallerna är i stort sett samma som hos legeringen. Om mässingssmältan
håller mindre än 67 % koppar, uppstår vid stelnandet, jämte
a-kristallerna, även ett annat slags kristaller, s. k. //-kristaller. Dessa hålla
koppar från 62—50 °/o. Ju lägre legeringens kopparhalt är, desto
större är mängden ^-kristaller.
Under den följande avsvalningen omvandlas dessa //-kristaller helt,
delvis eller icke alls under nybildning av a-kristaller. Mängden
omvandlade //-kristaller beror huvudsakligen på legeringens
sammansättning. Är kopparhalten över 63 %, blir förändringen fullständig, så att
legeringen vid vanlig temperatur kommer att vara uppbyggd av endast
a-kristaller. Ligger kopparhalten mellan 63—55 °/o, är transformationen
// till a icke fullständig, utan man erhåller en blandning av båda
kristallarterna. Vid legeringar med kopparhalter inom detta område kan man
i viss mån reglera den kristallina uppbyggnaden med hjälp av
avsval-ningshastigheten. Vid en snabb avkylning får man större mängder
166
<< prev. page << föreg. sida << >> nästa sida >> next page >>
