Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Mässing - 61. Allmänt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

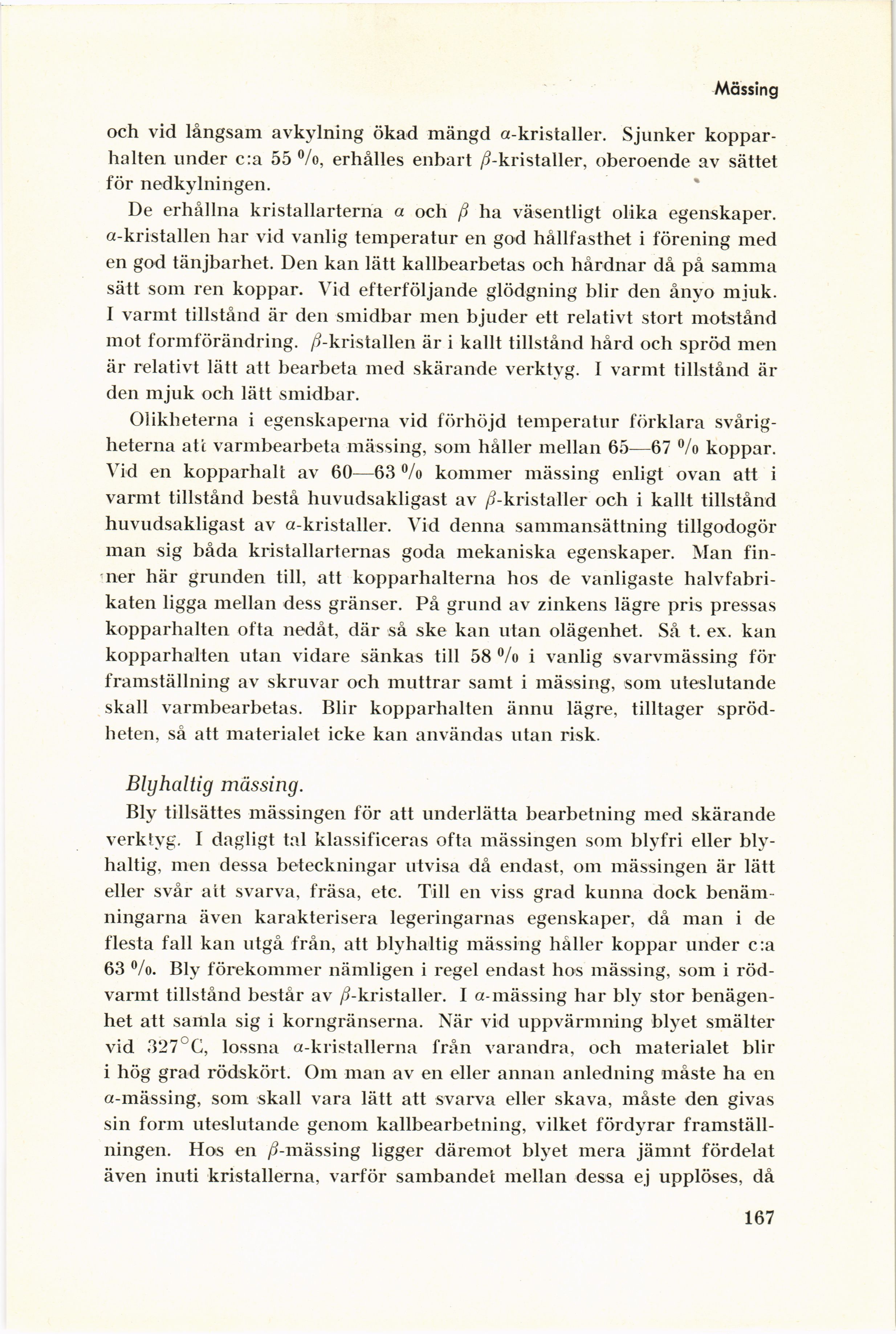

Mässing
och vid långsam avkylning ökad mängd a-kristaller. Sjunker
kopparhalten under c:a 55 °/o, erhålles enbart /^-kristaller, oberoende av sättet
för nedkylningen.
De erhållna kristallarterna a och /? ha väsentligt olika egenskaper,
a-kristallen har vid vanlig temperatur en god hållfasthet i förening med
en god tänjbarhet. Den kan lätt kallbearbetas och hårdnar då på samma
sätt som ren koppar. Vid efterföljande glödgning blir den ånyo mjuk.
I varmt tillstånd är den smidbar men bjuder ett relativt stort motstånd
mot formförändring, /^-kristallen är i kallt tillstånd hård och spröd men
är relativt lätt att bearbeta med skärande verktyg. I varmt tillstånd är
den mjuk och lätt smidbar.
Olikheterna i egenskaperna vid förhöjd temperatur förklara
svårigheterna att varmbearbeta mässing, som håller mellan 65—67 % koppar.
Vid en kopparhalt av 60—63 °/o kommer mässing enligt ovan att i
varmt tillstånd bestå huvudsakligast av //-kristaller och i kallt tillstånd
huvudsakligast av a-kristaller. Vid denna sammansättning tillgodogör
man sig båda kristallarternas goda mekaniska egenskaper. Man
finner här grunden till, att kopparhalterna hos de vanligaste
halvfabrikaten ligga mellan dess gränser. På grund av zinkens lägre pris pressas
kopparhalten ofta nedåt, där så ske kan utan olägenhet. Så t. ex. kan
kopparhalten utan vidare sänkas till 58 % i vanlig svarvmässing för
framställning av skruvar och muttrar samt i mässing, som uteslutande
skall varmbearbetas. Blir kopparhalten ännu lägre, tilltager
spröd-heten, så att materialet icke kan användas utan risk.
Blyhaltig mässing.
Bly tillsättes mässingen för att underlätta bearbetning med skärande
verktyg. I dagligt tal klassificeras ofta mässingen som blyfri eller
blyhaltig, men dessa beteckningar utvisa då endast, om mässingen är lätt
eller svår ait svarva, fräsa, etc. Till en viss grad kunna dock
benämningarna även karakterisera legeringarnas egenskaper, då man i de
flesta fall kan utgå från, att blyhaltig mässing håller koppar under c:a
63 °/o. Bly förekommer nämligen i regel endast hos mässing, som i
röd-varmt tillstånd består av //-kristaller. I a-mässing har bly stor
benägenhet att samla sig i korngränserna. När vid uppvärmning blyet smälter
vid 327 G, lossna a-kristallerna från varandra, och materialet blir
i hög grad rödskört. Om man av en eller annan anledning måste ha en
a-mässing, som skall vara lätt att svarva eller skava, måste den givas
sin form uteslutande genom kallbearbetning, vilket fördyrar
framställningen. Hos en /S-mässing ligger däremot blyet mera jämnt fördelat
även inuti kristallerna, varför sambandet mellan dessa ej upplöses, då
167
<< prev. page << föreg. sida << >> nästa sida >> next page >>
