Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Mässing - 61. Allmänt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

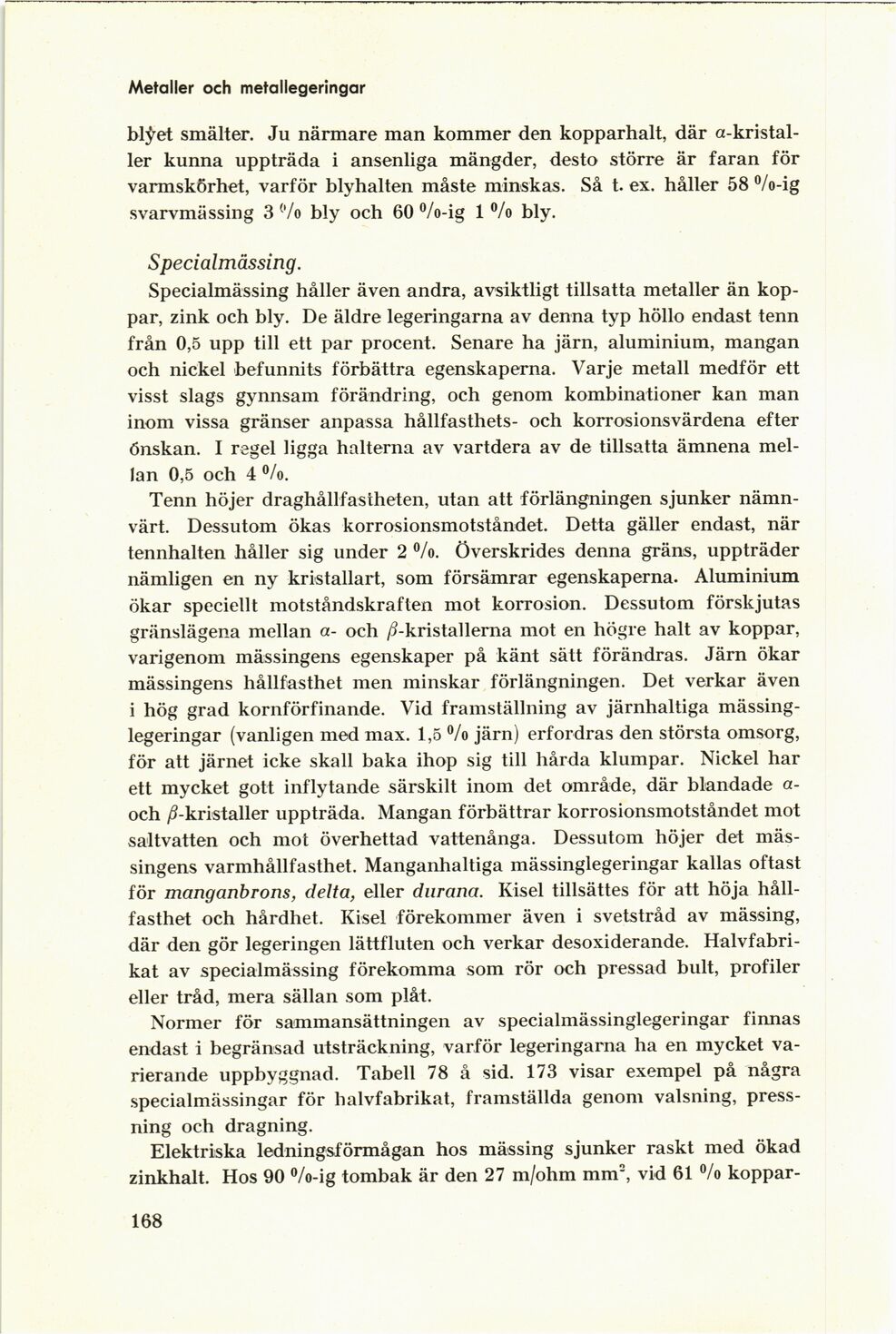

Metaller och metallegeringar
blyet smälter. Ju närmare man kommer den kopparhalt, där
a-kristaller kunna uppträda i ansenliga mängder, desto större är faran för
varmskörhet, varför blyhalten måste minskas. Så t. ex. håller 58 °/o-ig
svarvmässing 3 (7o bly och 60 °/o-ig 1 °/o bly.
Specialmässing.
Specialmässing håller även andra, avsiktligt tillsatta metaller än
koppar, zink och bly. De äldre legeringarna av denna typ höllo endast tenn
från 0,5 upp till ett par procent. Senare ha järn, aluminium, mangan
och nickel befunnits förbättra egenskaperna. Varje metall medför ett
visst slags gynnsam förändring, och genom kombinationer kan man
inom vissa gränser anpassa hållfasthets- och korrosionsvärdena efter
önskan. I regel ligga halterna av vartdera av de tillsatta ämnena
mellan 0,5 och 4 °/o.
Tenn höjer draghållfastheten, utan att förlängningen sjunker
nämnvärt. Dessutom ökas korrosionsmotståndet. Detta gäller endast, när
tennhalten håller sig under 2 °/o. Överskrides denna gräns, uppträder
nämligen en ny kristallart, som försämrar egenskaperna. Aluminium
ökar speciellt motståndskraften mot korrosion. Dessutom förskjutas
gränslägena mellan a- och /^-kristallerna mot en högre halt av koppar,
varigenom mässingens egenskaper på känt sätt förändras. Järn ökar
mässingens hållfasthet men minskar förlängningen. Det verkar även
i hög grad kornförfinande. Vid framställning av järnhaltiga
mässinglegeringar (vanligen med max. 1,5 % järn) erfordras den största omsorg,
för att järnet icke skall baka ihop sig till hårda klumpar. Nickel har
ett mycket gott inflytande särskilt inom det område, där blandade
a-och /hkristaller uppträda. Mangan förbättrar korrosionsmotståndet mot
saltvatten och mot överhettad vattenånga. Dessutom höjer det
mässingens varmhållfasthet. Manganhaltiga mässinglegeringar kallas oftast
för manganbrons, delta, eller durana. Kisel tillsättes för att höja
hållfasthet och hårdhet. Kisel förekommer även i svetstråd av mässing,
där den gör legeringen lättfluten och verkar desoxiderande.
Halvfabrikat av specialmässing förekomma som rör och pressad bult, profiler
eller tråd, mera sällan som plåt.
Normer för sammansättningen av specialmässinglegeringar finnas
endast i begränsad utsträckning, varför legeringarna ha en mycket
varierande uppbyggnad. Tabell 78 å sid. 173 visar exempel på några
specialmässingar för halvfabrikat, framställda genom valsning,
pressning och dragning.
Elektriska ledningsförmågan hos mässing sjunker raskt med ökad
zinkhalt. Hos 90 °/o-ig tombak är den 27 m/ohm mm2, vid 61 °/o
koppar
168
<< prev. page << föreg. sida << >> nästa sida >> next page >>
