Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Mässing - 63. Tekniska egenskaper
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

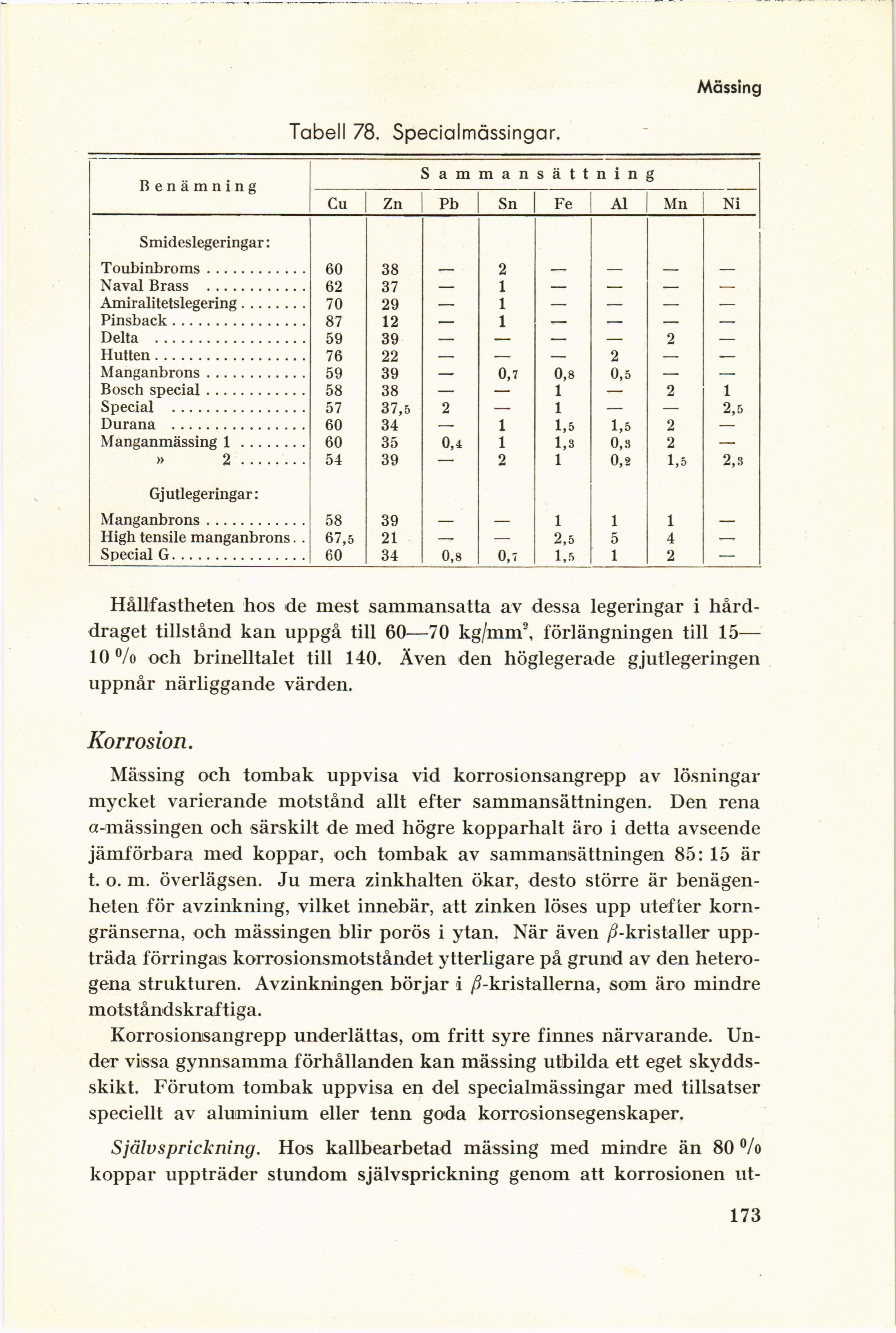

Mässing
Tabell 78. Specialmässingar.
Benämning Sammansättning
Cu Zn Pb Sn Fe Al Mn Ni
Smideslegeringar: Toubinbroms 60 38 2
Naval B rass 62 37 — 1 — — — —
Amiralitetslegering 70 29 — 1 — — — —
Pinsback 87 12 — 1 — — — —
Delta 59 39 — — — — 2 —
Hutten 76 22 — — — 2 — —
Manganbrons 59 39 — 0,7 0,8 0,5 — —
Bosch special 58 38 — — 1 — 2 1
Special 57 37,5 2 — 1 — — 2,5
Durana 60 34 — 1 1,5 1,5 2 —
Manganmässing 1 60 35 0,4 1 1,3 0,3 2 —
» 2 54 39 — 2 1 0,2 1,5 2,3
Gjutlegeringar: Manganbrons 58 39 1 1 1
High tensile manganbrons. . 67,5 21 — — 2,5 5 4 —
Special G 60 34 0,8 0,7 1,5 1 2 —
Hållfastheten hos de mest sammansatta av dessa legeringar i
hårddraget tillstånd kan uppgå till 60—70 kg/mnf, förlängningen till 15—
10 % och brinelltalet till 140. Även den höglegerade gjutlegeringen
uppnår närliggande värden.
Korrosion.
Mässing och tombak uppvisa vid korrosionsangrepp av lösningar
mycket varierande motstånd allt efter sammansättningen. Den rena
a-mässingen och särskilt de med högre kopparhalt äro i detta avseende
jämförbara med koppar, och tombak av sammansättningen 85: 15 är
t. o. m. överlägsen. Ju mera zinkhalten ökar, desto större är
benägenheten för avzinkning, vilket innebär, att zinken löses upp utefter
korngränserna, och mässingen blir porös i ytan. När även /Tkristaller
uppträda förringas korrosionsmotståndet ytterligare på grund av den
heterogena strukturen. Avzinkningen börjar i ^-kristallerna, som äro mindre
motståndskraftiga.
Korrosionsangrepp underlättas, om fritt syre finnes närvarande.
Under vissa gynnsamma förhållanden kan mässing utbilda ett eget
skydds-skikt. Förutom tombak uppvisa en del specialmässingar med tillsatser
speciellt av aluminium eller tenn goda korrosionsegenskaper.
Självsprickning. Hos kallbearbetad mässing med mindre än 80%
koppar uppträder stundom självsprickning genom att korrosionen
ut
173
<< prev. page << föreg. sida << >> nästa sida >> next page >>
