Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Mässing - 63. Tekniska egenskaper - 64. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

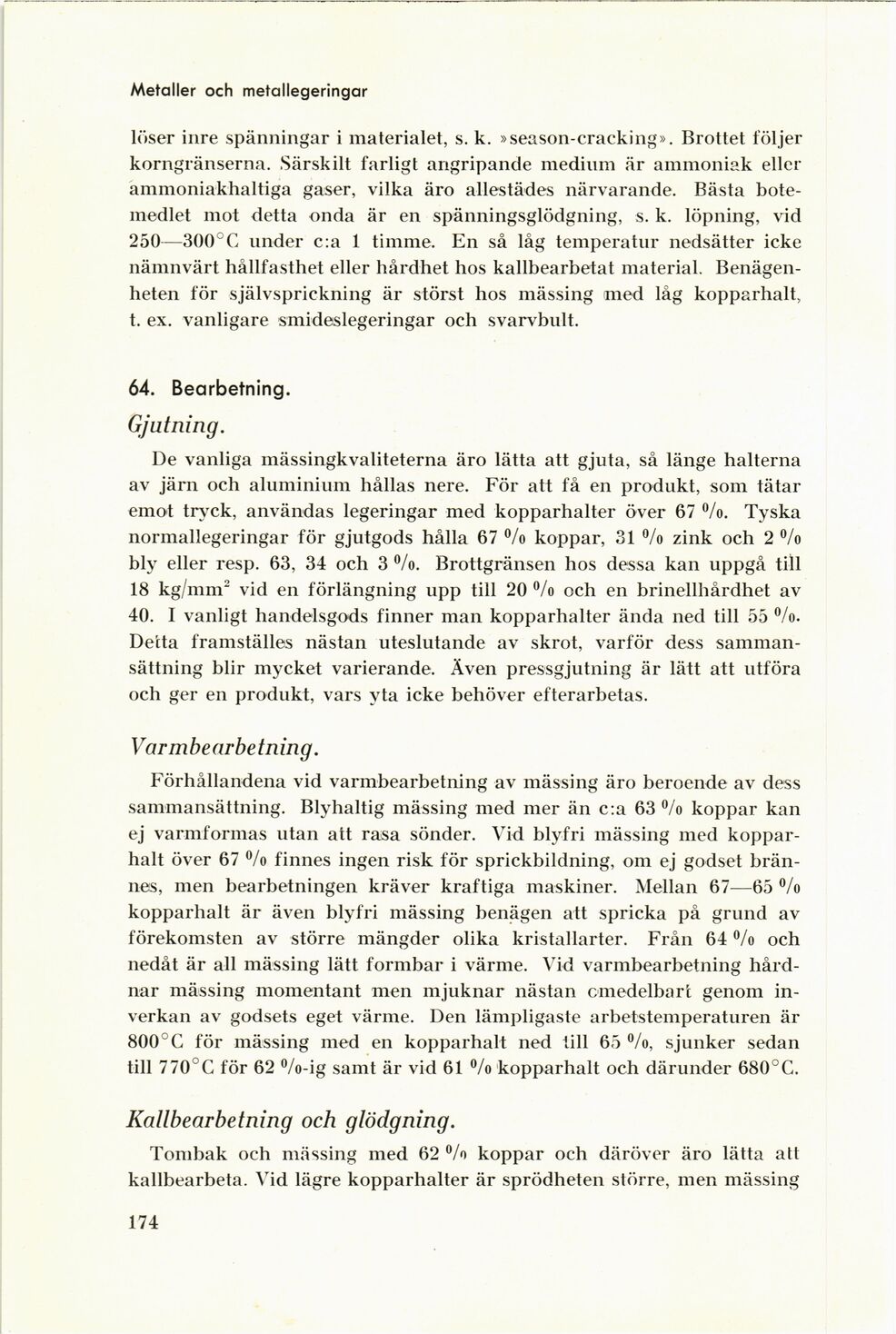

Metaller och metallegeringar
löser inre spänningar i materialet, s. k. »season-cracking». Brottet följer
korngränserna. Särskilt farligt angripande medium är ammoniak eller
ammoniakhaltiga gaser, vilka äro allestädes närvarande. Bästa
botemedlet mot detta onda är en spänningsglödgning, s. k. löpning, vid
250—300°C under c:a 1 timme. En så låg temperatur nedsätter icke
nämnvärt hållfasthet eller hårdhet hos kallbearbetat material.
Benägenheten för självsprickning är störst hos mässing med låg kopparhalt,
t. ex. vanligare smideslegeringar och svarvbult.
64. Bearbetning.
Gjutning.
De vanliga mässingkvaliteterna äro lätta att gjuta, så länge halterna
av järn och aluminium hållas nere. För att få en produkt, som tätar
emot try ck, användas legeringar med kopparhalter över 67 %. Tyska
normallegeringar för gjutgods hålla 67 % koppar, 31 °/o zink och 2 %
bly eller resp. 63, 34 och 3 °/o. Brottgränsen hos dessa kan uppgå till
18 kg/mm2 vid en förlängning upp till 20 °/o och en brinellhårdhet av
40. I vanligt handelsgods finner man kopparhalter ända ned till 55 °/o.
Detta framställes nästan uteslutande av skrot, varför dess
sammansättning blir mycket varierande. Även pressgjutning är lätt att utföra
och ger en produkt, vars yta icke behöver efterarbetas.
Varmbearbetning.
Förhållandena vid varmbearbetning av mässing äro beroende av dess
sammansättning. Blyhaltig mässing med mer än c:a 63 °/o koppar kan
ej varmformas utan att rasa sönder. Vid blyfri mässing med
kopparhalt över 67 °/o finnes ingen risk för sprickbildning, om ej godset
brän-nes, men bearbetningen kräver kraftiga maskiner. Mellan 67—65 °/o
kopparhalt är även blyfri mässing benägen att spricka på grund av
förekomsten av större mängder olika kristallarter. Från 64 % och
nedåt är all mässing lätt formbar i värme. Vid varmbearbetning
hårdnar mässing momentant men mjuknar nästan omedelbart genom
inverkan av godsets eget värme. Den lämpligaste arbetstemperaturen är
800° G för mässing med en kopparhalt ned till 65 °/o, sjunker sedan
till 770°G för 62 °/o-ig samt är vid 61 °/o kopparhalt och därunder 680°C.
Kallbearbetning och glödgning.
Tombak och mässing med 62 % koppar och däröver äro lätta all
kallbearbeta. Vid lägre kopparhalter är sprödheten större, men mässing
174
<< prev. page << föreg. sida << >> nästa sida >> next page >>
