Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Bronser och rödgods - 67. Olika slag av bronser och rödgods
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

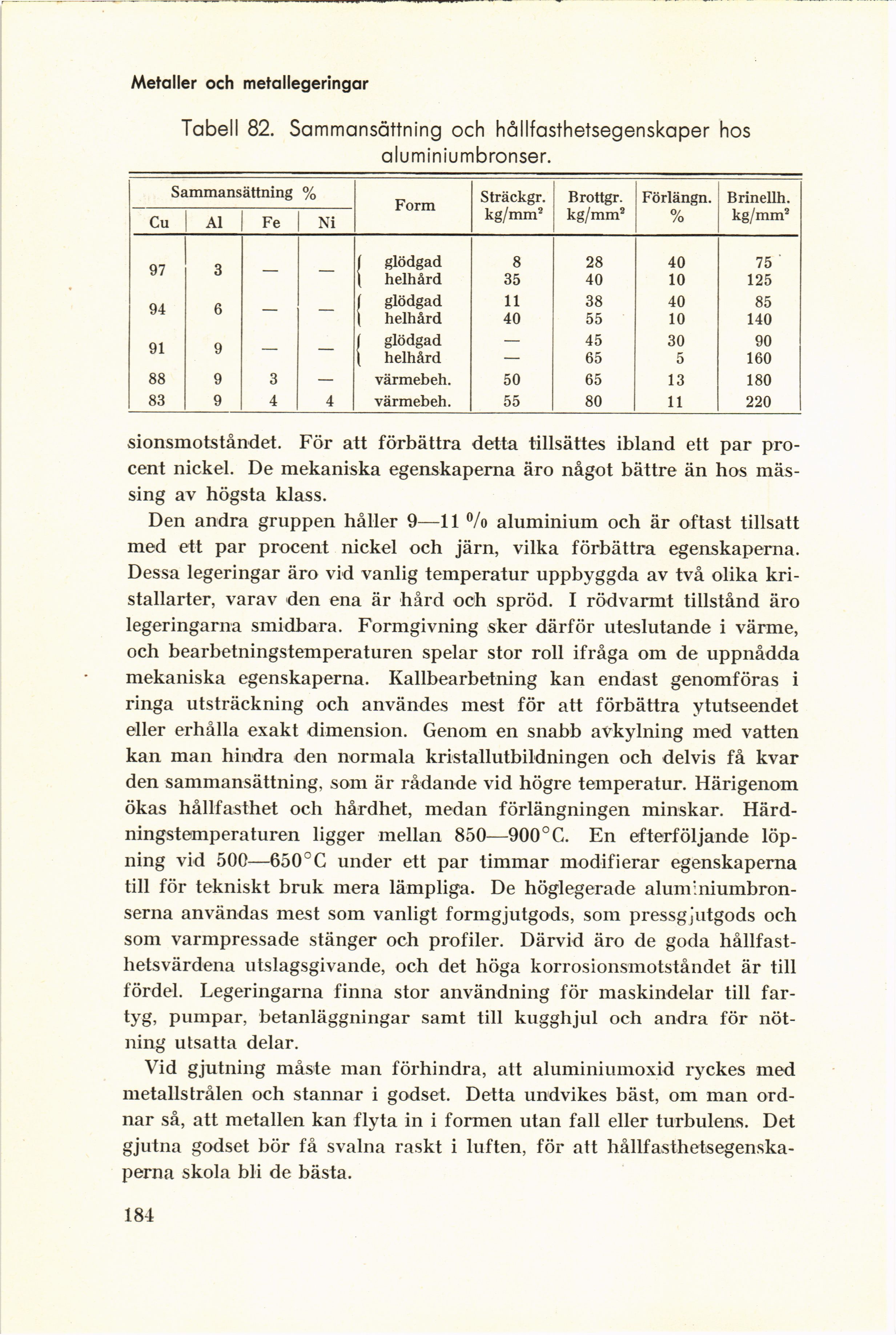

Metaller och metallegeringar
Tabell 82. Sammansättning och hållfasthetsegenskaper hos
aluminiumbronser.
Sammansättning % Form Sträckgr. kg/mm2 Brottgr. kg/mm2 Förlängn. % Brinellh. kg/mm2
Cu Al Fe Ni
97 3 — — | glödgad 8 28 40 75
i helhård 35 40 10 125
94 6 — — 1 glödgad 11 38 40 85
| helhård 40 55 10 140
91 9 — — | glödgad — 45 30 90
| helhård — 65 5 160
88 9 3 — värmebeh. 50 65 13 180
83 9 4 4 värmebeh. 55 80 11 220
sionsmotståndet. För att förbättra detta tillsättes ibland ett par
procent nickel. De mekaniska egenskaperna äro något bättre än hos
mässing av högsta klass.
Den andra gruppen håller 9—11 °/o aluminium och är oftast tillsatt
med ett par procent nickel och järn, vilka förbättra egenskaperna.
Dessa legeringar äro vid vanlig temperatur uppbyggda av två olika
kristallarter, varav den ena är hård och spröd. I rödvarmt tillstånd äro
legeringarna smidbara. Formgivning sker därför uteslutande i värme,
och bearbetningstemperaturen spelar stor roll ifråga om de uppnådda
mekaniska egenskaperna. Kallbearbetning kan endast genomföras i
ringa utsträckning och användes mest för att förbättra ytutseendet
eller erhålla exakt dimension. Genom en snabb avkylning med vatten
kan man hindra den normala kristallutbildningen och delvis få kvar
den sammansättning, som är rådande vid högre temperatur. Härigenom
ökas hållfasthet och hårdhet, medan förlängningen minskar.
Härd-ningstemperaturen ligger mellan 850—900°C. En efterföljande
löpning vid 500—650°C under ett par timmar modifierar egenskaperna
till för tekniskt bruk mera lämpliga. De höglegerade
aluminiumbronserna användas mest som vanligt formgjutgods, som pressgjutgods och
som varmpressade stänger och profiler. Därvid äro de goda
hållfast-hetsvärdena utslagsgivande, och det höga korrosionsmotståndet är till
fördel. Legeringarna finna stor användning för maskindelar till
fartyg, pumpar, betanläggningar samt till kugghjul och andra för
nötning utsatta delar.
Vid gjutning måste man förhindra, att aluminiumoxid ryckes med
metallstrålen och stannar i godset. Detta undvikes bäst, om man
ordnar så, att metallen kan flyta in i formen utan fall eller turbulens. Det
gjutna godset bör få svalna raskt i luften, för att
hållfasthetsegenska-perna skola bli de bästa.
184
<< prev. page << föreg. sida << >> nästa sida >> next page >>
