Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Bronser och rödgods - 67. Olika slag av bronser och rödgods
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

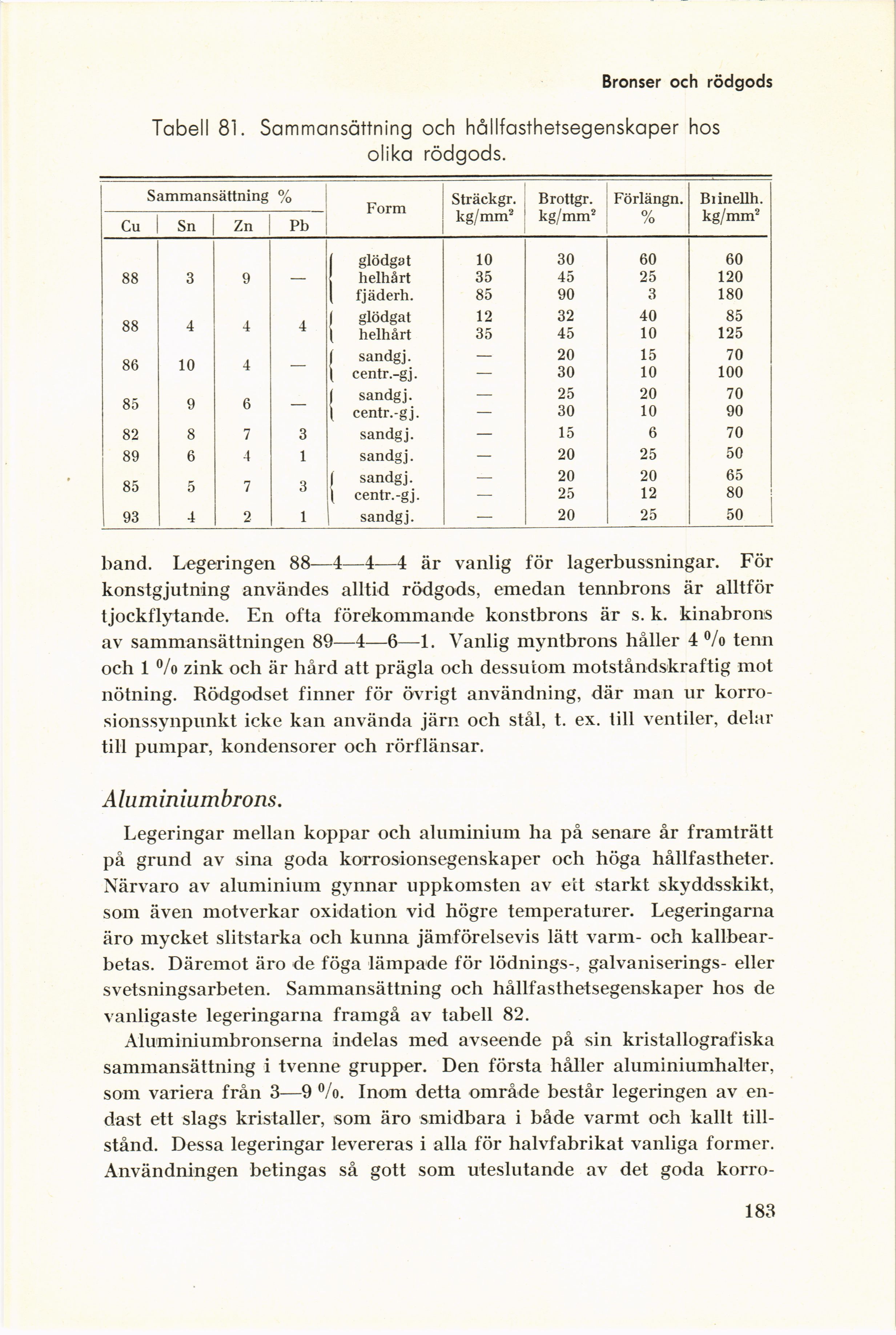

Bronser och rödgods
Tabell 81. Sammansättning och hållfasthetsegenskaper hos
olika rödgods.
Sammansättning % Form Sträckgr. kg/mm2 Brottgr. kg/mm2 Förlängn. 0/ /o Biinellh. kg/mm2
Cu Sn Zn Pb
88 3 9 — [ glödgat 10 30 60 60
helhårt 35 45 25 120
| fjäderh. 85 90 3 180
88 4 4 4 I glödgat 12 32 40 85
( helhårt 35 45 10 125
86 10 4 — | sandgj. — 20 15 70
| centr.-gj. — 30 10 100
85 9 6 — | sandgj. — 25 20 70
| centr.-gj. — 30 10 90
82 8 7 3 sandgj. — 15 6 70
89 6 4 1 sandgj. — 20 25 50
85 5 7 3 | sandgj. — 20 20 65
| centr.-gj. — 25 12 80
93 4 2 1 sandgj. — 20 25 50
band. Legeringen 88-—4—4-—4 är vanlig för lagerbussningar. För
konstgjutning användes alltid rödgods, emedan tennbrons är alltför
tjockflytande. En ofta förekommande konstbrons är s. k. kinabrons
av sammansättningen 89—4—6—-1. Vanlig myntbrons håller 4 °/o tenn
och 1 °/o zink och är hård att prägla och dessutom motståndskraftig mot
nötning. Rödgodset finner för övrigt användning, där man ur
korro-sionssynpunkt icke kan använda järn och stål, t. ex. till ventiler, delar
till pumpar, kondensorer och rörflänsar.
Aluminiumbrons.
Legeringar mellan koppar och aluminium ha på senare år framträtt
på grund av sina goda korrosionsegenskaper och höga hållfastheter.
Närvaro av aluminium gynnar uppkomsten av ett starkt skyddsskikt,
som även motverkar oxidation vid högre temperaturer. Legeringarna
äro mycket slitstarka och kunna jämförelsevis lätt varm- och
kallbear-betas. Däremot äro de föga lämpade för lödnings-, galvaniserings- eller
svetsningsarbeten. Sammansättning och hållfasthetsegenskaper hos de
vanligaste legeringarna framgå av tabell 82.
Aluminiumbronserna indelas med avseende på sin kristallografiska
sammansättning i tvenne grupper. Den första håller aluminiumhalter,
som variera från 3—9 %. Inom detta område består legeringen av
endast ett slags kristaller, som äro smidbara i både varmt och kallt
tillstånd. Dessa legeringar levereras i alla för halvfabrikat vanliga former.
Användningen betingas så gott som uteslutande av det goda korro-
183
<< prev. page << föreg. sida << >> nästa sida >> next page >>
