Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Bronser och rödgods - 67. Olika slag av bronser och rödgods
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

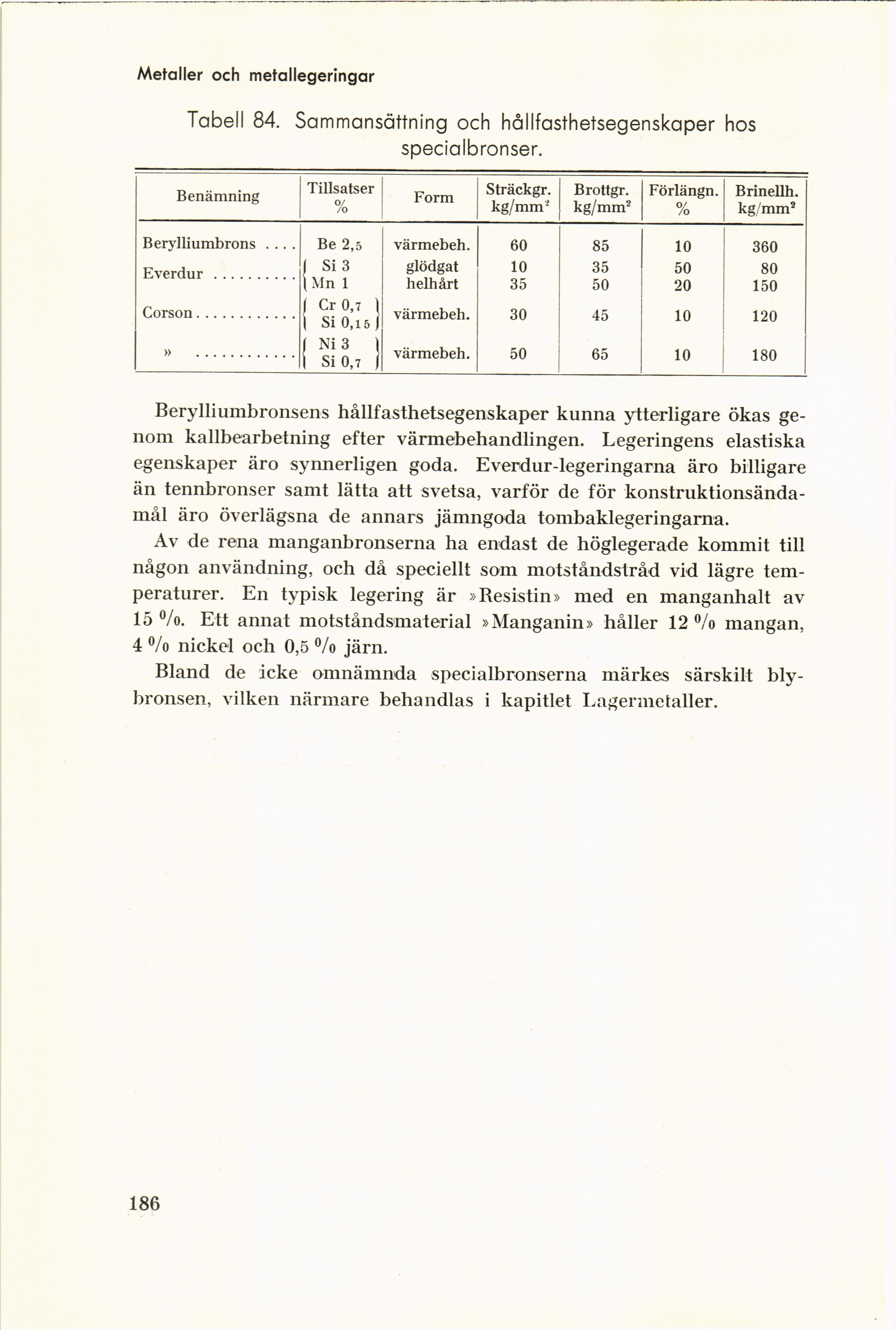

Metaller och metallegeringar
Tabell 84. Sammansättning och hållfasthetsegenskaper hos
specialbronser.
Benämning Tillsatser /o Form Sträckgr. kg/mm2 Brottgr. kg/mm2 Förlängn. % Brinellh. kg/mm2
Berylliumbrons .... Be 2,5 värmebeh. 60 85 10 360
Everdur | Si 3 glödgat 10 35 50 80
|Mn 1 helhårt 35 50 20 150
Corson I Cr 0,7 | 1 Si 0,15 | värmebeh. 30 45 10 120
» 1 Ni3 1 1 Si 0,7 1 värmebeh. 50 65 10 180
Berylliumbronsens hållfasthetsegenskaper kunna ytterligare ökas
genom kallbearbetning efter värmebehandlingen. Legeringens elastiska
egenskaper äro synnerligen goda. Everdur-legeringarna äro billigare
än tennbronser samt lätta att svetsa, varför de för
konstruktionsända-mål äro överlägsna de annars jämngoda tombaklegeringarna.
Av de rena manganbronserna ha endast de höglegerade kommit till
någon användning, och då speciellt som motståndstråd vid lägre
temperaturer. En typisk legering är »Resistin» med en manganhalt av
15%. Ett annat motståndsmaterial »Manganin» håller 12% mangan,
4 % nickel och 0,5 % järn.
Bland de icke omnämnda specialbronserna märkes särskilt
blybronsen, vilken närmare behandlas i kapitlet Lagermetaller.
186
<< prev. page << föreg. sida << >> nästa sida >> next page >>
