Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Nickel och nickellegeringar - 68. Allmänt - 69. Olika slag av nickel och nickellegeringar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

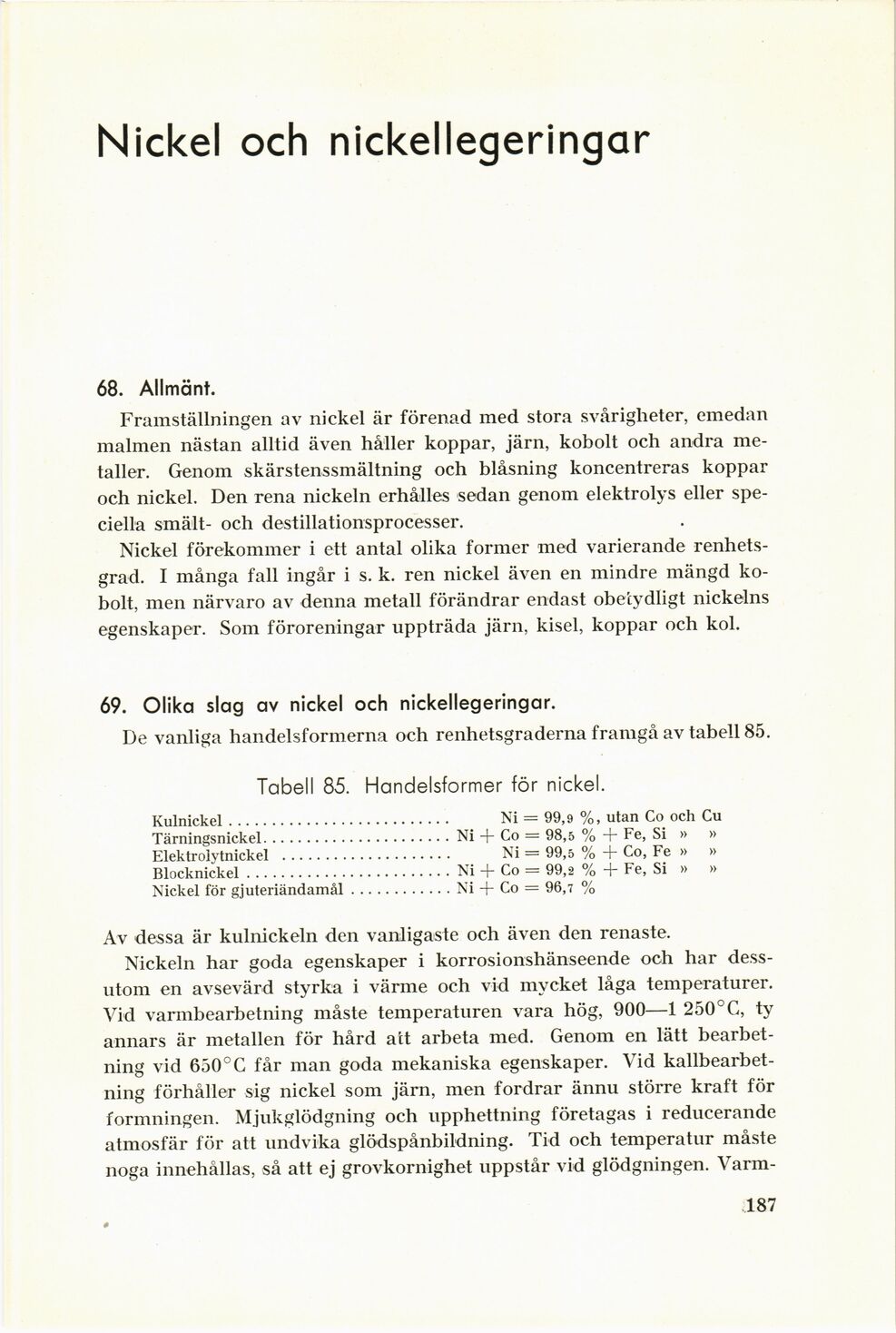

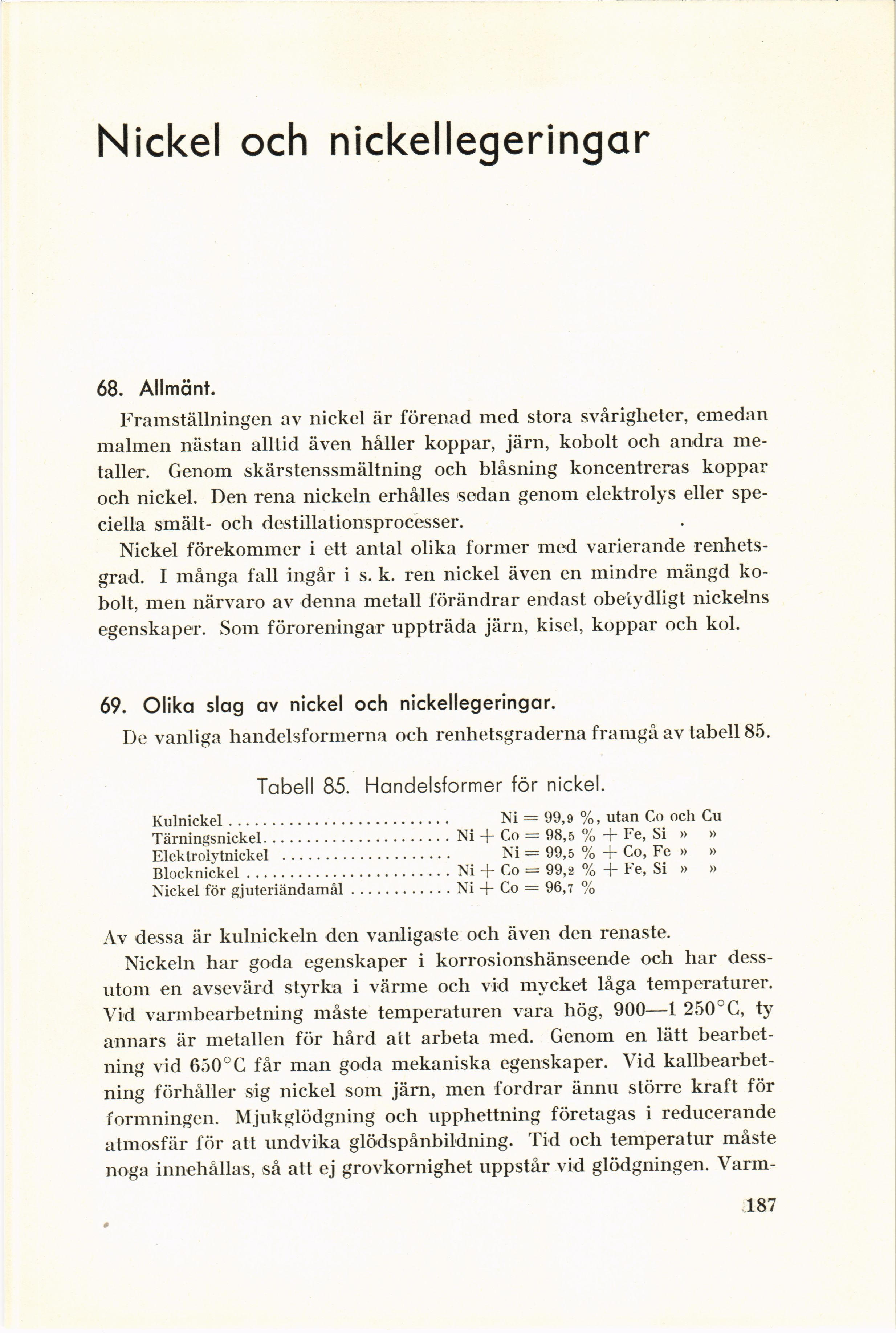

Nickel och nickellegeringar
68. Allmänt.
Framställningen av nickel är förenad med stora svårigheter, emedan
malmen nästan alltid även håller koppar, järn, kobolt och andra
metaller. Genom skärstenssmältning och blåsning koncentreras koppar
och nickel. Den rena nickeln erhålles sedan genom elektrolys eller
speciella smält- och destillationsprocesser.
Nickel förekommer i ett antal olika former med varierande
renhetsgrad. I många fall ingår i s. k. ren nickel även en mindre mängd
kobolt, men närvaro av denna metall förändrar endast obetydligt nickelns
egenskaper. Som föroreningar uppträda järn, kisel, koppar och kol.
69. Olika slag av nickel och nickellegeringar.
De vanliga handelsformerna och renhetsgraderna framgå av tabell 85.
Tabell 85. Handelsformer för nickel.
Kulnickel............................... Ni = 99,9 %, utan Co och Cu
Tärningsnickel...........................Ni -f- Co = 98,5 % + Fe, Si » »
Elektrolytnickel ....................... Ni = 99,5 % + Co, Fe » »
Blocknickel.............................Ni + Co = 99,2 % + Fe, Si » »
Nickel för gjuteriändamål...............Ni + Co = 96,7 %
Av dessa är kulnickeln den vanligaste och även den renaste.
Nickeln har goda egenskaper i korrosionshänseende och har
dessutom en avsevärd styrka i värme och vid mycket låga temperaturer.
Vid varmbearbetning måste temperaturen vara hög, 900—1 250°C, ty
annars är metallen för hård att arbeta med. Genom en lätt
bearbetning vid 650°C får man goda mekaniska egenskaper. Vid
kallbearbetning förhåller sig nickel som järn, men fordrar ännu större kraft för
formningen. Mjukglödgning och upphettning företagas i reducerande
atmosfär för att undvika glödspånbildning. Tid och temperatur måste
noga innehållas, så att ej grovkornighet uppstår vid glödgningen.
Varm
187
<< prev. page << föreg. sida << >> nästa sida >> next page >>
