Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Lagermetaller - 83. Allmänt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

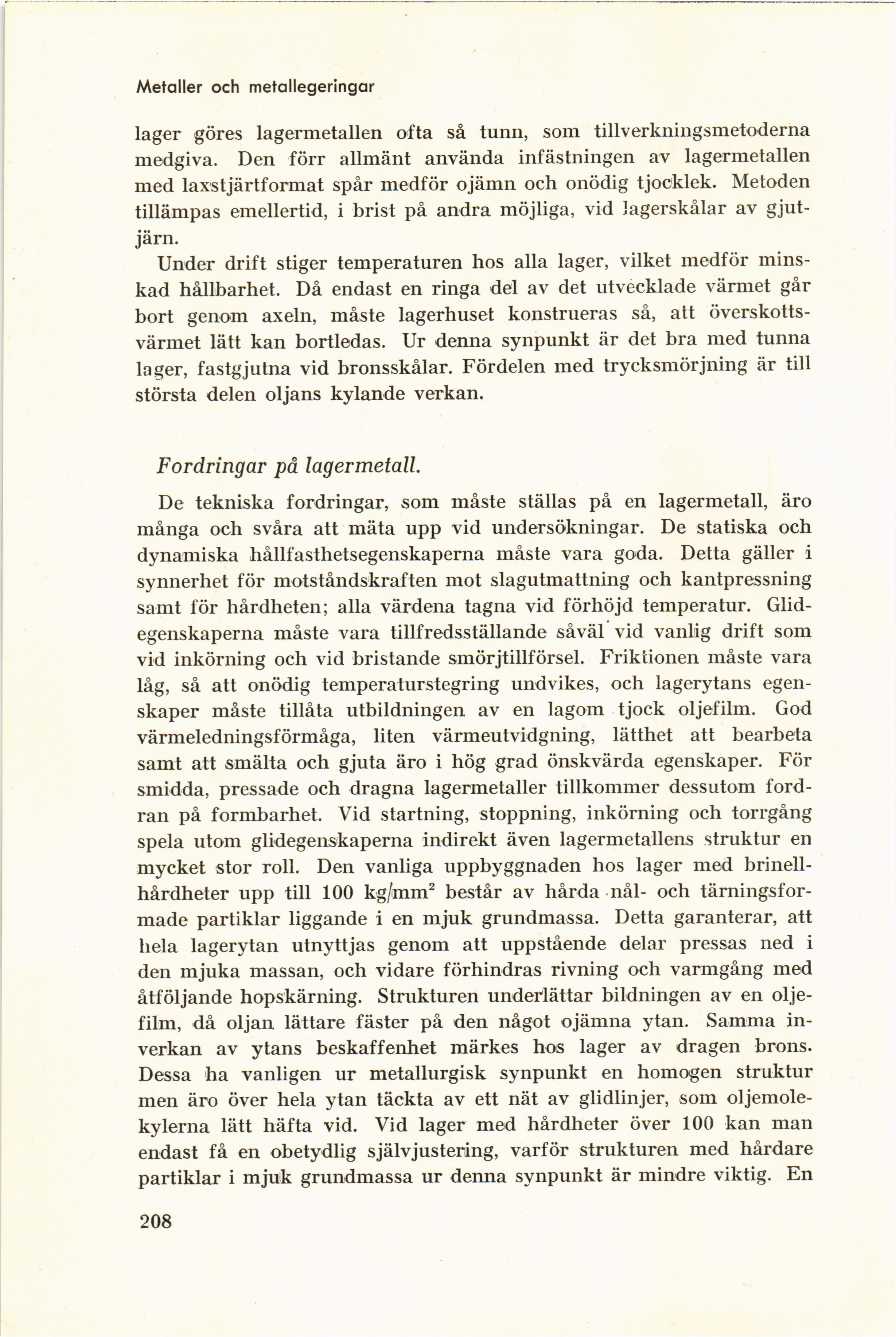

Metaller och metallegeringar
lager göres lagermetallen ofta så tunn, som tillverkningsmetoderna
medgiva. Den förr allmänt använda infästningen av lagermetallen
med laxstjärtformat spår medför ojämn och onödig tjocklek. Metoden
tillämpas emellertid, i brist på andra möjliga, vid lagerskålar av
gjutjärn.
Under drift stiger temperaturen hos alla lager, vilket medför
minskad hållbarhet. Då endast en ringa del av det utvecklade värmet går
bort genom axeln, måste lagerhuset konstrueras så, att
överskotts-värmet lätt kan bortledas. Ur denna synpunkt är det bra med tunna
lager, fastgjutna vid bronsskålar. Fördelen med trycksmörjning är till
största delen oljans kylande verkan.
Fordringar på lagermetall.
De tekniska fordringar, som måste ställas på en lagermetall, äro
många och svåra att mäta upp vid undersökningar. De statiska och
dynamiska hållfasthetsegenskaperna måste vara goda. Detta gäller i
synnerhet för motståndskraften mot slagutmattning och kantpressning
samt för hårdheten; alla värdena tagna vid förhöjd temperatur.
Glidegenskaperna måste vara tillfredsställande såväl vid vanlig drift som
vid inkörning och vid bristande smörjtillförsel. Friktionen måste vara
låg, så att onödig temperaturstegring undvikes, och lagerytans
egenskaper måste tillåta utbildningen av en lagom tjock oljefilm. God
värmeledningsförmåga, liten värmeutvidgning, lätthet att bearbeta
samt att smälta och gjuta äro i hög grad önskvärda egenskaper. För
smidda, pressade och dragna lagermetaller tillkommer dessutom
fordran på formbarhet. Vid startning, stoppning, inkörning och torrgång
spela utom glidegenskaperna indirekt även lagermetallens struktur en
mycket stor roll. Den vanliga uppbyggnaden hos lager med
brinell-hårdheter upp till 100 kg/mm2 består av hårda nål- och
tärningsfor-made partiklar liggande i en mjuk grundmassa. Detta garanterar, att
hela lagerytan utnyttjas genom att uppstående delar pressas ned i
den mjuka massan, och vidare förhindras rivning och varmgång med
åtföljande hopskärning. Strukturen underlättar bildningen av en
oljefilm, då oljan lättare fäster på den något ojämna ytan. Samma
inverkan av ytans beskaffenhet märkes hos lager av dragen brons.
Dessa ha vanligen ur metallurgisk synpunkt en homogen struktur
men äro över hela ytan täckta av ett nät av glidlinjer, som
oljemole-kylerna lätt häfta vid. Vid lager med hårdheter över 100 kan man
endast få en obetydlig självjustering, varför strukturen med hårdare
partiklar i mjuk grundmassa ur denna synpunkt är mindre viktig. En
208
<< prev. page << föreg. sida << >> nästa sida >> next page >>
