Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Lagermetaller - 83. Allmänt - 84. Olika slag av lagermetaller
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

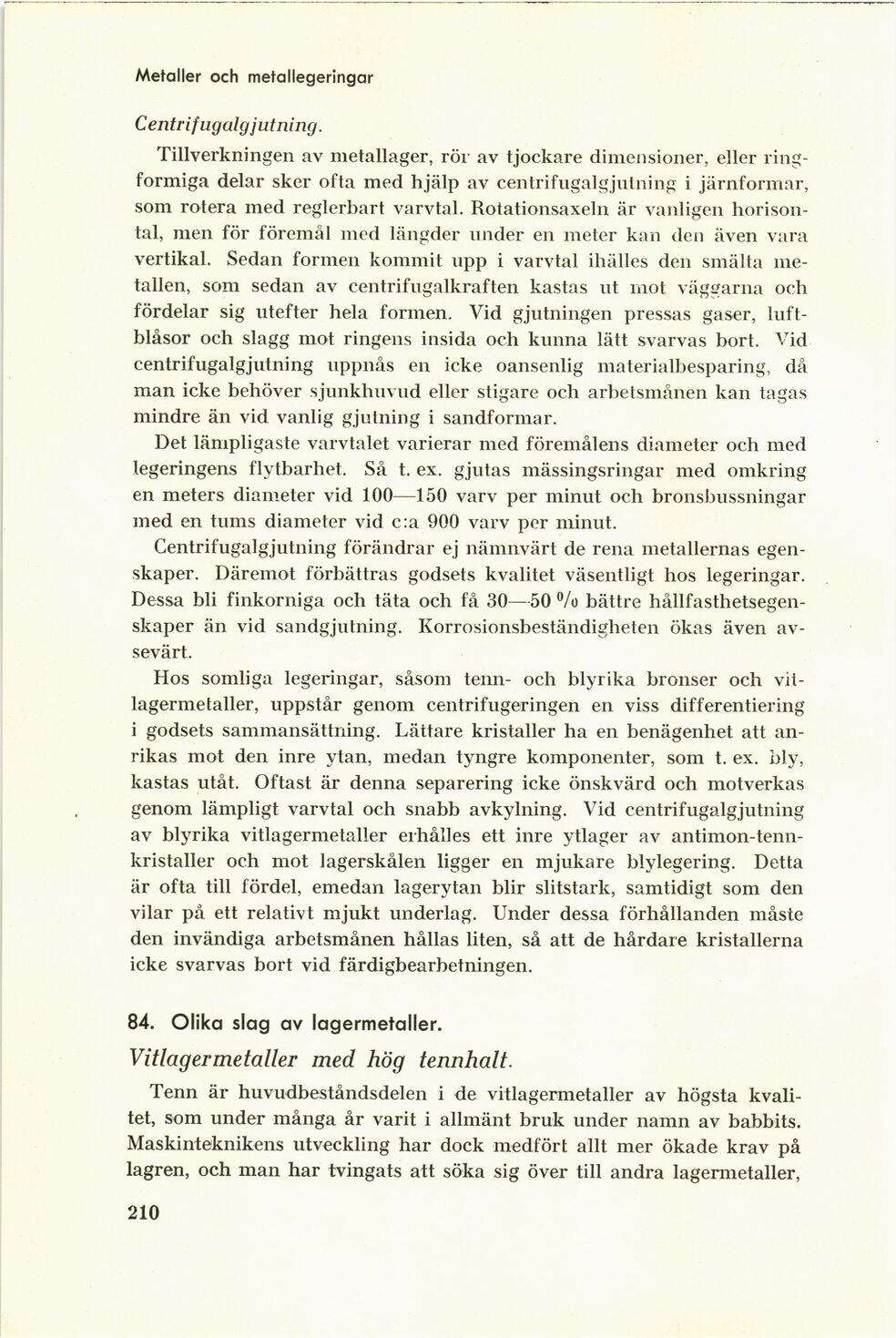

Metaller och metallegeringar
Centrifugalgjutning.
Tillverkningen av metallager, rör av tjockare dimensioner, eller
ring-formiga delar sker ofta med hjälp av centrifugalgjutning i järnformar,
som rotera med reglerbart varvtal. Rotationsaxeln är vanligen
horisontal, men för föremål med längder under en meter kan den även vara
vertikal. Sedan formen kommit upp i varvtal ihälles den smälta
metallen, som sedan av centrifugalkraften kastas ut mot väggarna och
fördelar sig utefter hela formen. Vid gjutningen pressas gaser,
luft-blåsor och slagg mot ringens insida och kunna lätt svarvas bort. Vid
centrifugalgjutning uppnås en icke oansenlig materialbesparing, då
man icke behöver sjunkhuvud eller stigare och arbetsmanen kan tagas
mindre än vid vanlig gjutning i sandformar.
Det lämpligaste varvtalet varierar med föremålens diameter och med
legeringens flytbarhet. Så t. ex. gjutas mässingsringar med omkring
en meters diameter vid 100—150 varv per minut och bronsbussningar
med en tums diameter vid c:a 900 varv per minut.
Centrifugalgjutning förändrar ej nämnvärt de rena metallernas
egenskaper. Däremot förbättras godsets kvalitet väsentligt hos legeringar.
Dessa bli finkorniga och täta och få 30—50 °/o bättre
hållfasthetsegen-skaper än vid sandgjutning. Korrosionsbeständigheten ökas även
avsevärt.
Hos somliga legeringar, såsom tenn- och blyrika bronser och
vit-lagermetaller, uppstår genom centrifugeringen en viss differentiering
i godsets sammansättning. Lättare kristaller ha en benägenhet att
anrikas mot den inre ytan, medan tyngre komponenter, som t. ex. bly,
kastas utåt. Oftast är denna separering icke önskvärd och motverkas
genom lämpligt varvtal och snabb avkylning. Vid centrifugalgjutning
av blyrika vitlagermetaller erhålles ett inre ytlager av
antimon-tenn-kristaller och mot lagerskålen ligger en mjukare blylegering. Detta
är ofta till fördel, emedan lagerytan blir slitstark, samtidigt som den
vilar på ett relativt mjukt underlag. Under dessa förhållanden måste
den invändiga arbetsmånen hållas liten, så att de hårdare kristallerna
icke svarvas bort vid färdigbearbetningen.
84. Olika slag av lagermetaller.
Vitlag er metaller med hög tennhalt.
Tenn är huvudbeståndsdelen i de vitlagermetaller av högsta
kvalitet, som under många år varit i allmänt bruk under namn av babbits.
Maskinteknikens utveckling har dock medfört allt mer ökade krav på
lagren, och man har tvingats att söka sig över till andra lagermetaller,
210
<< prev. page << föreg. sida << >> nästa sida >> next page >>
