Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Aluminiumlegeringar - 92. Härdning och åldring - 93. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

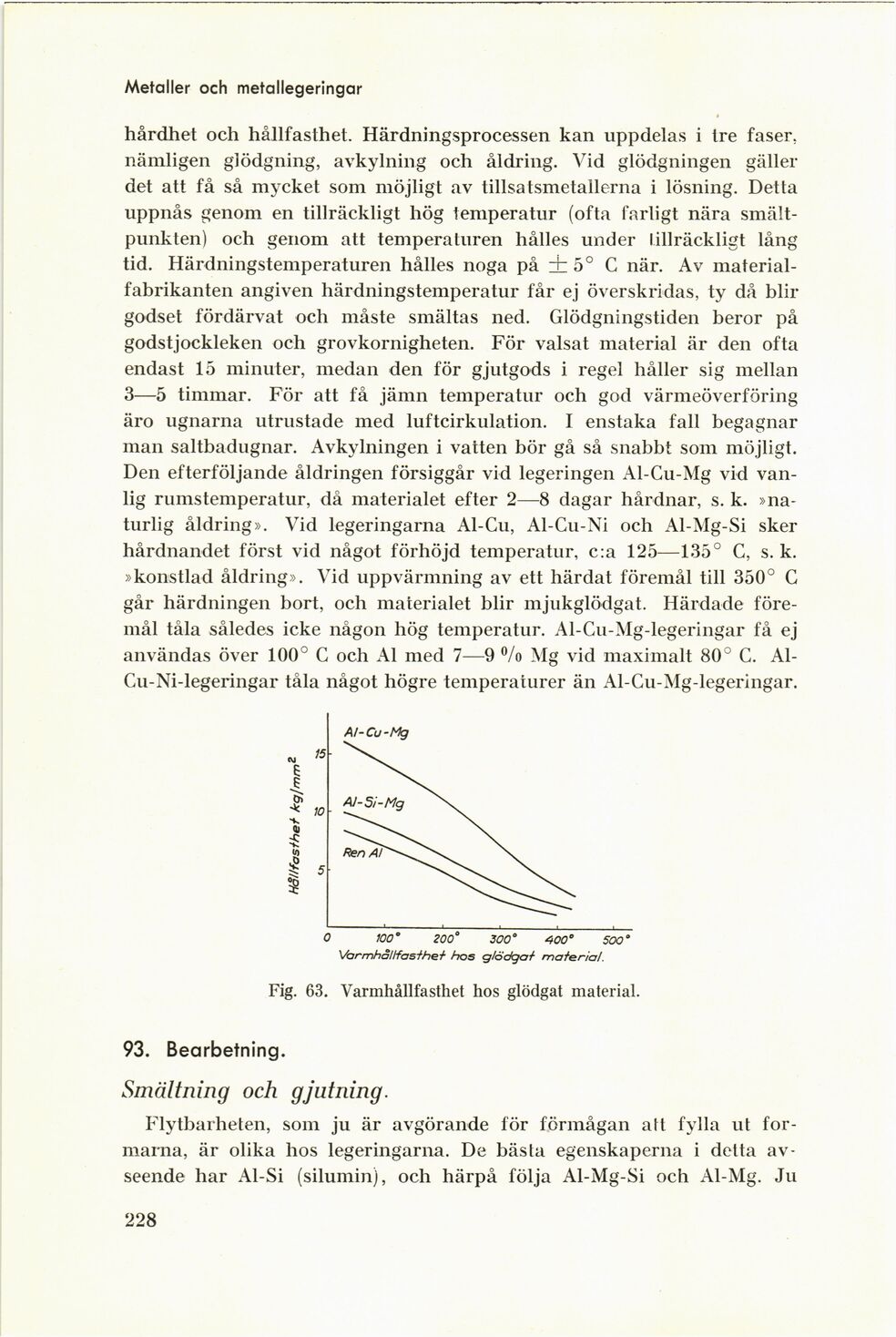

Metaller och metallegeringar
hårdhet och hållfasthet. Härdningsprocessen kan uppdelas i tre faser,
nämligen glödgning, avkylning och åldring. Vid glödgningen gäller
det att få så mycket som möjligt av tillsatsmetallerna i lösning. Detta
uppnås genom en tillräckligt hög temperatur (ofta farligt nära
smält-punkten) och genom att temperaturen hålles under tillräckligt lång
tid. Härdningstemperaturen hålles noga på ± 5° C när. Av
materialfabrikanten angiven härdningstemperatur får ej överskridas, ty då blir
godset fördärvat och måste smältas ned. Glödgningstiden beror på
godstjockleken och grovkornigheten. För valsat material är den ofta
endast 15 minuter, medan den för gjutgods i regel håller sig mellan
3—5 timmar. För att få jämn temperatur och god värmeöverföring
äro ugnarna utrustade med luftcirkulation. I enstaka fall begagnar
man saltbadugnar. Avkylningen i vatten bör gå så snabbt som möjligt.
Den efterföljande åldringen försiggår vid legeringen Al-Cu-Mg vid
vanlig rumstemperatur, då materialet efter 2—8 dagar hårdnar, s. k.
»naturlig åldring». Vid legeringarna Al-Cu, Al-Cu-Ni och Al-Mg-Si sker
hårdnandet först vid något förhöjd temperatur, c:a 125—135° G, s. k.
»konstlad åldring». Vid uppvärmning av ett härdat föremål till 350° G
går härdningen bort, och materialet blir mjukglödgat. Härdade
föremål tåla således icke någon hög temperatur. Al-Cu-Mg-legeringar få ej
användas över 100° C och Al med 7—9 % Mg vid maximalt 80° C.
Al-Cu-Ni-legeringar tåla något högre temperaturer än Al-Cu-Mg-legeringar.
Fig. 63. Varmhållfasthet hos glödgat material.
93. Bearbetning.
Smältning och gjutning.
Flytbarheten, som ju är avgörande för förmågan att fylla ut
formarna, är olika hos legeringarna. De bästa egenskaperna i detta
avseende har Al-Si (silumin), och härpå följa Al-Mg-Si och Al-Mg. Ju
228
<< prev. page << föreg. sida << >> nästa sida >> next page >>
