Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Aluminiumlegeringar - 93. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Aluminiumlegeringar
utan de måste först varmpressas, för att strukturomvandlingen skall
kunna ske, utan att skada uppstår i godset. Vid andra legeringar, såsom
t. ex. Al-Cu-Mg, bör man före varmbearbelning utföra en
homogeni-seringsglödgning, så att de vid gjutningen urskilda, spröda
legerings-beståndsdelarna lösas upp i grundmassan. Om varmbearbetningar
icke ske direkt efter glödgningen, måste avsvalningen ske fort. Vid
all varmbearbetning gäller, att smides- eller valstemperaturerna noga
måste innehållas. Vid kallbearbetning hårdna aluminiumlegeringar,
och kristallstrukturen förfinas som hos alla metaller. Hållfastheten
ökar, och tänjbarheten minskar.

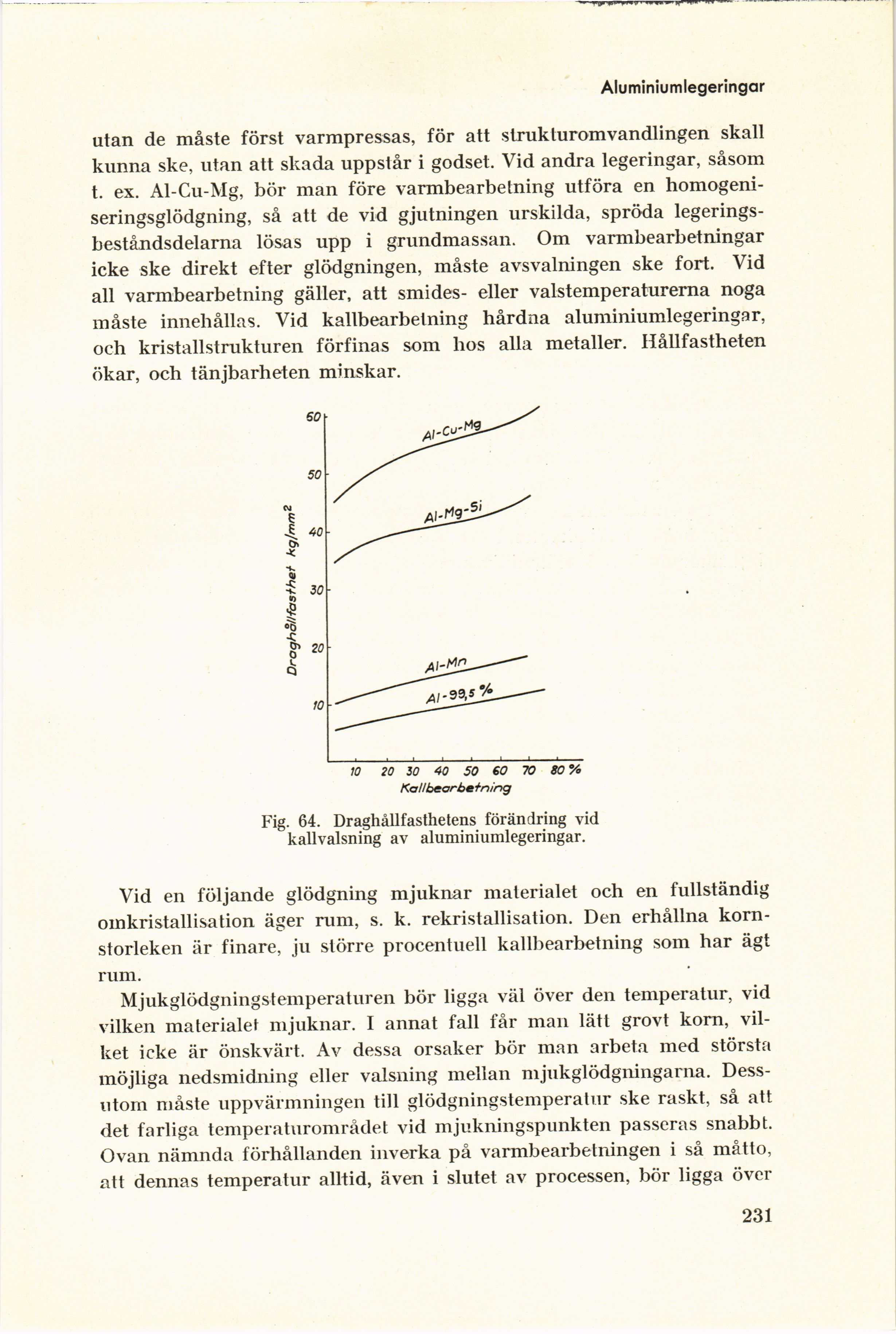

Fig. 64. Draghållfasthetens förändring vid
kallvalsning av aluminiumlegeringar.
Vid en följande glödgning mjuknar materialet och en fullständig
omkristallisation äger rum, s. k. rekristallisation. Den erhållna
korn-storleken är finare, ju större procentuell kallbearbetning som har ägt
rum.
Mjukglödgningstemperaturen bör ligga väl över den temperatur, vid
vilken materialet mjuknar. I annat fall får man lätt grovt korn,
vilket icke är önskvärt. Av dessa orsaker bör man arbeta med största
möjliga nedsmidning eller valsning mellan mjukglödgningarna.
Dessutom måste uppvärmningen till glödgningstemperatur ske raskt, så att
det farliga temperaturområdet vid mjukningspunkten passeras snabbt.
Ovan nämnda förhållanden inverka på varmbearbetningen i så måtto,
att dennas temperatur alltid, även i slutet av processen, bör ligga över
231
<< prev. page << föreg. sida << >> nästa sida >> next page >>
