Full resolution (JPEG) - On this page / på denna sida - Diverse material - Läder, av Sigurd Köhler - 109. Lädrets egenskaper
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

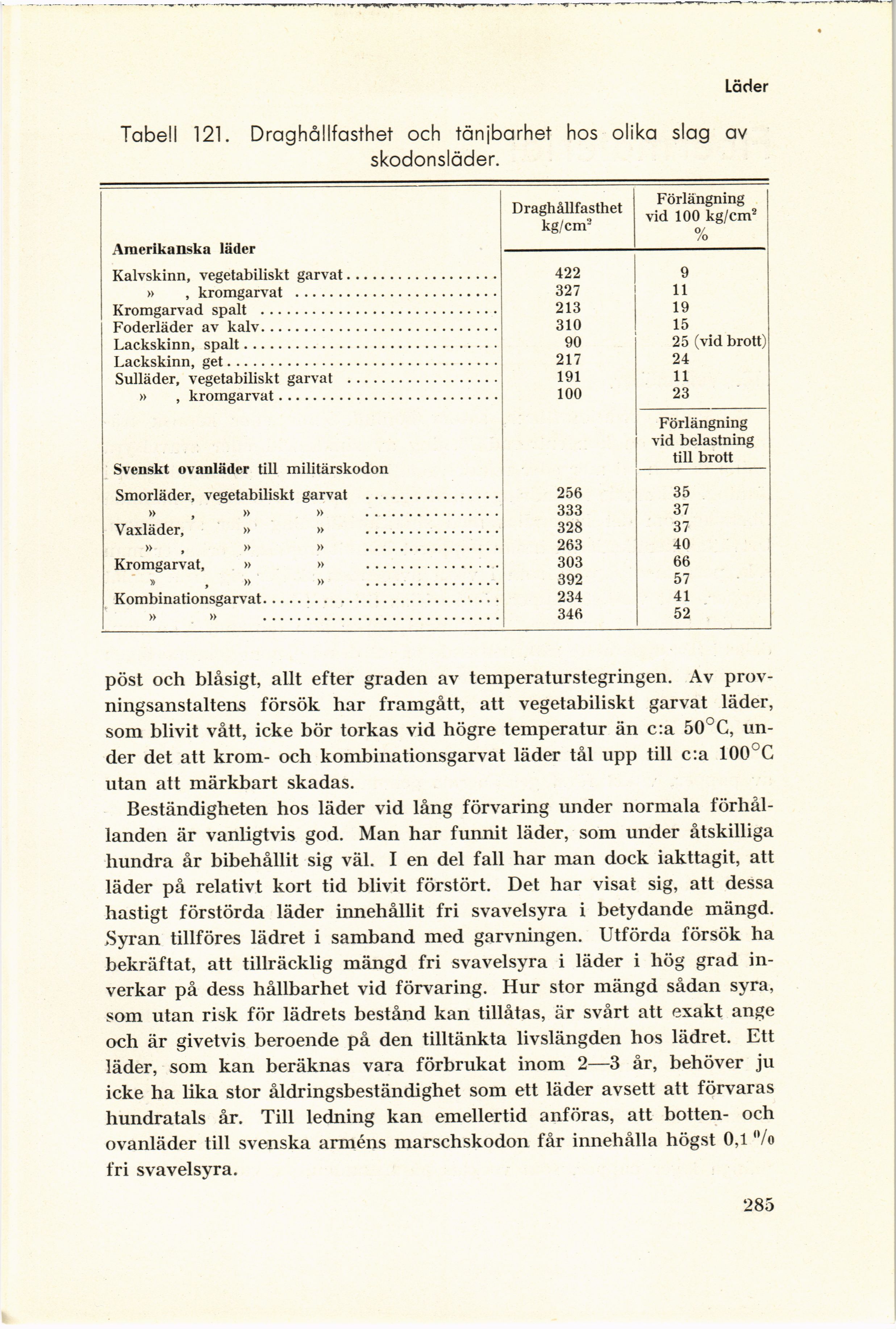

Läder
Tabell 121. Draghållfasthet och tänjbarhet hos olika slag av
skodonsläder.
Amerikanska läder Kalvskinn, vegetabiliskt garvat Draghållfasthet kg/cm2 Förlängning vid 100 kg/cm2 %
422 9
» , kromgarvat 327 11
Kromgarvad spalt 213 19
Foderläder av kalv 310 15
Lackskinn, spalt 90 25 (vid brott)
Lackskinn, get 217 24
Sulläder, vegetabiliskt garvat 191 11
» , kromgarvat 100 23
Svenskt ovanläder till militärskodon Smorläder, vegetabiliskt garvat Förlängning vid belastning till brott
256 35
» , » » 333 37
Vaxläder, » » 328 37
» , » » 263 40
Kromgarvat, » » 303 66
» , » » 392 57
Kombinationsgarvat 234 41
» » 346 52
pöst och blåsigt, allt efter graden av temperaturstegringen. Av
prov-ningsanstaltens försök har framgått, att vegetabiliskt garvat läder,
som blivit vått, icke bör torkas vid högre temperatur än c:a 50°C,
under det att krom- och kombinationsgarvat läder tål upp till c:a 100 C
utan att märkbart skadas.
Beständigheten hos läder vid lång förvaring under normala
förhållanden är vanligtvis god. Man har funnit läder, som under åtskilliga
hundra år bibehållit sig väl. I en del fall har man dock iakttagit, att
läder på relativt kort tid blivit förstört. Det har visat sig, att dessa
hastigt förstörda läder innehållit fri svavelsyra i betydande mängd.
Syran tillföres lädret i samband med garvningen. Utförda försök ha
bekräftat, att tillräcklig mängd fri svavelsyra i läder i hög grad
inverkar på dess hållbarhet vid förvaring. Hur stor mängd sådan syra,
som utan risk för lädrets bestånd kan tillåtas, är svårt att exakt ange
och är givetvis beroende på den tilltänkta livslängden hos lädret. Ett
läder, som kan beräknas vara förbrukat inom 2—3 år, behöver ju
icke ha lika stor åldringsbeständighet som ett läder avsett att förvaras
hundratals år. Till ledning kan emellertid anföras, att botten- och
ovanläder till svenska arméns marschskodon får innehålla högst 0,1 ü/o
fri svavelsyra.
285
<< prev. page << föreg. sida << >> nästa sida >> next page >>
