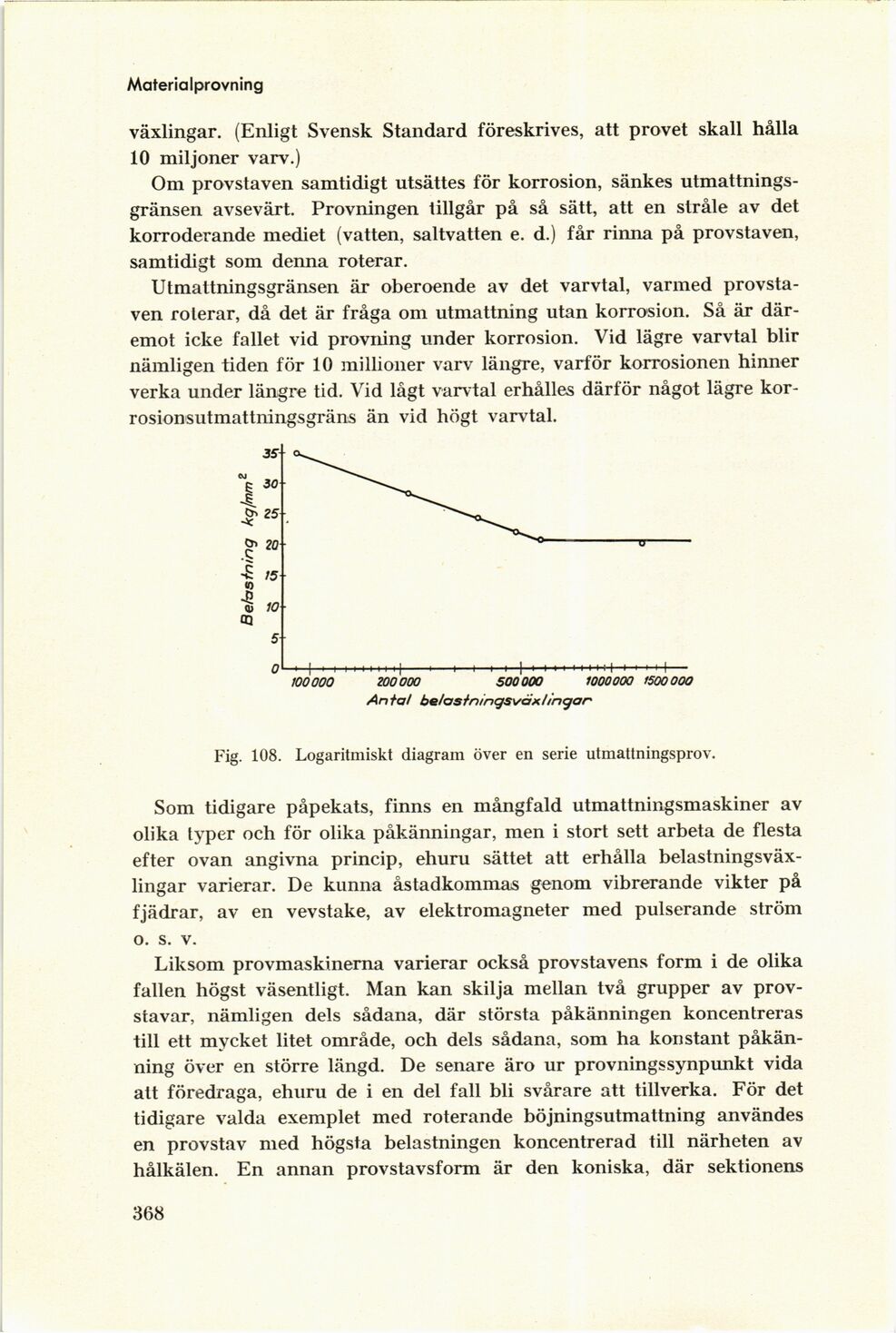

Materialprovning
växlingar. (Enligt Svensk Standard föreskrives, att provet skall hålla
10 miljoner varv.)
Om provstaven samtidigt utsättes för korrosion, sänkes
utmattnings-gränsen avsevärt. Provningen tillgår på så sätt, att en stråle av det
korroderande mediet (vatten, saltvatten e. d.) får rinna på provstaven,
samtidigt som denna roterar.
Utmattningsgränsen är oberoende av det varvtal, varmed
provstaven roterar, då det är fråga om utmattning utan korrosion. Så är
däremot icke fallet vid provning under korrosion. Vid lägre varvtal blir
nämligen tiden för 10 millioner varv längre, varför korrosionen hinner
verka under längre tid. Vid lågt varvtal erhålles därför något lägre
kor-rosionsutmattningsgräns än vid högt varvtal.
Fig. 108. Logaritmiskt diagram över en serie utmattningsprov.
Som tidigare påpekats, finns en mångfald utmattningsmaskiner av
olika typer och för olika påkänningar, men i stort sett arbeta de flesta
efter ovan angivna princip, ehuru sättet att erhålla
belastningsväx-lingar varierar. De kunna åstadkommas genom vibrerande vikter på
fjädrar, av en vevstake, av elektromagneter med pulserande ström
o. s. v.
Liksom provmaskinerna varierar också provstavens form i de olika
fallen högst väsentligt. Man kan skilja mellan två grupper av
provstavar, nämligen dels sådana, där största påkänningen koncentreras
till ett mycket litet område, och dels sådana, som ha konstant
påkänning över en större längd. De senare äro ur provningssynpunkt vida
att föredraga, ehuru de i en del fall bli svårare att tillverka. För det
tidigare valda exemplet med roterande böjningsutmattning användes
en provstav med högsta belastningen koncentrerad till närheten av
hålkälen. En annan provstavsform är den koniska, där sektionens
368
