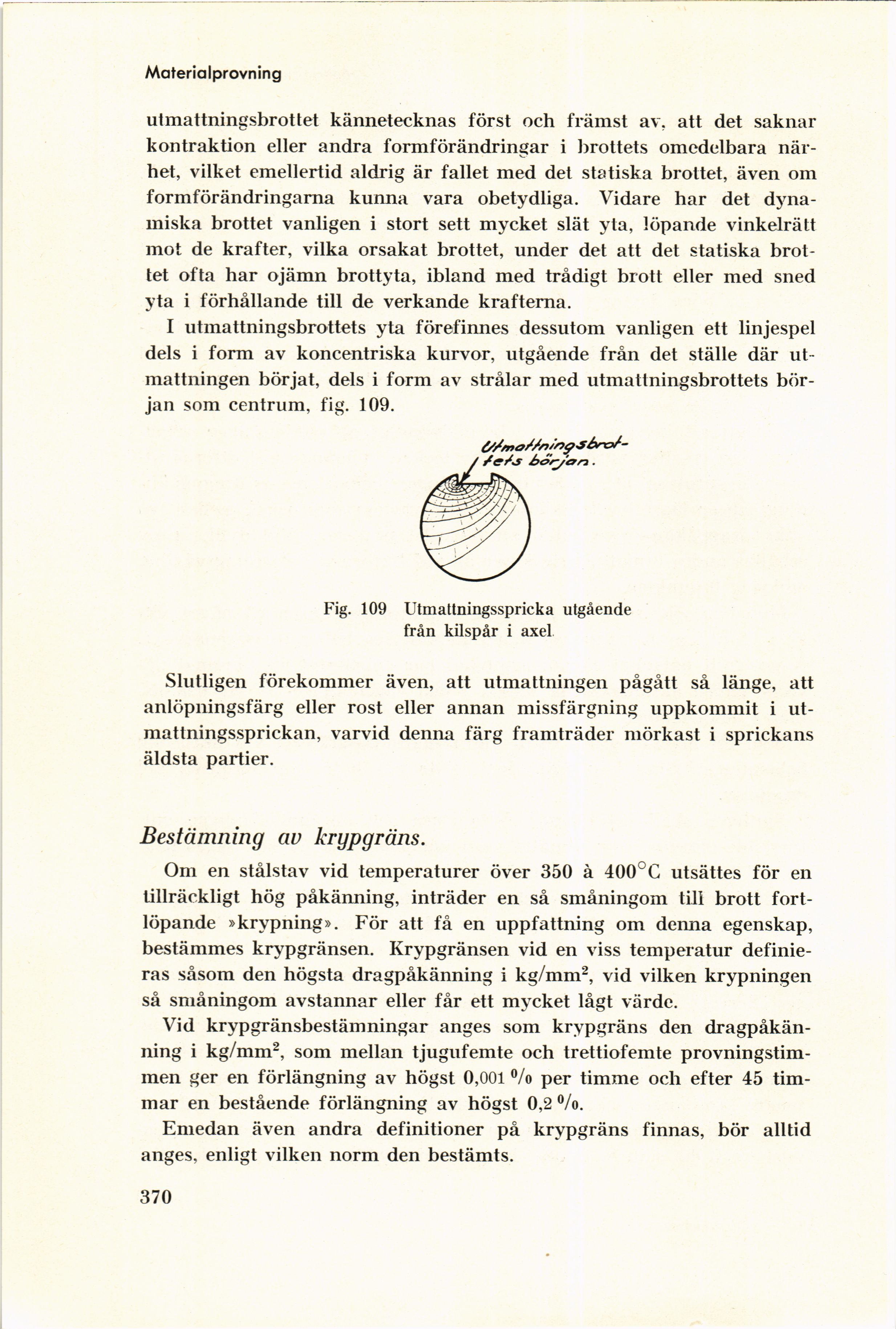

Full resolution (JPEG) - On this page / på denna sida - Materialprovning, av Ulf Boye och Lennart Pehrson - Mekanisk materialprovning - 129. Mekaniska prov i provningsmaskiner
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Materialprovning
utmattningsbrottet kännetecknas först och främst av. att det saknar
kontraktion eller andra formförändringar i brottets omedelbara
närhet, vilket emellertid aldrig är fallet med det statiska brottet, även om
formförändringarna kunna vara obetydliga. Vidare har det
dynamiska brottet vanligen i stort sett mycket slät yta, löpande vinkelrätt
mot de krafter, vilka orsakat brottet, under det att det statiska
brottet ofta har ojämn brottyta, ibland med trådigt brott eller med sned
yta i förhållande till de verkande krafterna.
I utmattningsbrottets yta förefinnes dessutom vanligen ett linjespel
dels i form av koncentriska kurvor, utgående från det ställe där
utmattningen börjat, dels i form av strålar med utmattningsbrottets
början som centrum, fig. 109.
Fig. 109 Utmattningsspricka utgående
från kilspår i axel
Slutligen förekommer även, att utmattningen pågått så länge, att
anlöpningsfärg eller rost eller annan missfärgning uppkommit i
ut-mattningssprickan, varvid denna färg framträder mörkast i sprickans
äldsta partier.
Bestämning av krypgräns.
Om en stålstav vid temperaturer över 350 å 400°G utsättes för en
tillräckligt hög påkänning, inträder en så småningom till brott
fortlöpande »krypning». För att få en uppfattning om denna egenskap,
bestämmes krypgränsen. Krypgränsen vid en viss temperatur
definieras såsom den högsta dragpåkänning i kg/mm2, vid vilken krypningen
så småningom avstannar eller får ett mycket lågt värde.
Vid krypgränsbestämningar anges som krypgräns den
dragpåkänning i kg/mm2, som mellan tjugufemte och trettiofemte
provningstimmen ger en förlängning av högst 0,001 °/o per timme och efter 45
timmar en bestående förlängning av högst 0,2 %.
Emedan även andra definitioner på krypgräns finnas, bör alltid
anges, enligt vilken norm den bestämts.
370
