Materialprovning
Apparater för magnetisk sprickundersökning tillverkas av ett flertal
firmor. Dylika apparater kunna i många fall iordningsställas med
enkla medel.
Genomlysning.
Denna metod kommer huvudsakligen till användning vid provning
av kryssfaner. Man begagnar härvid en mycket kraftig lampa, som
byggts in i en låda, vilken eventuellt försetts med reflekterande
väggar och på vars öppna översida fanerskivan placerats. Provningen
bör försiggå i mörkrum. Man kan nu tack vare genomlysningen av
skivan iakttaga fel även i fanerskivans inre i form av elakartade
kvistar, sprickor i de inre fanerskikten, missfärgning av röta o. d.
Röntgenundersökning för fastställandet av inre materialfel.
Materialprovning med röntgen grundar sig på röntgenstrålarnas
förmåga att mer eller mindre genomtränga allt material. En med
röntgenstrålar åstadkommen skuggbild av ett provstycke visar sålunda,
om man förfar på ett ändamålsenligt sätt, icke endast
provföremålets yttre konturer utan också skillnader i materialtjocklek och
materialbeskaffenhet. Man kan sålunda, utan att provstycket på något
sätt behöver förstöras, konstatera eventuella inre fel i materialet.

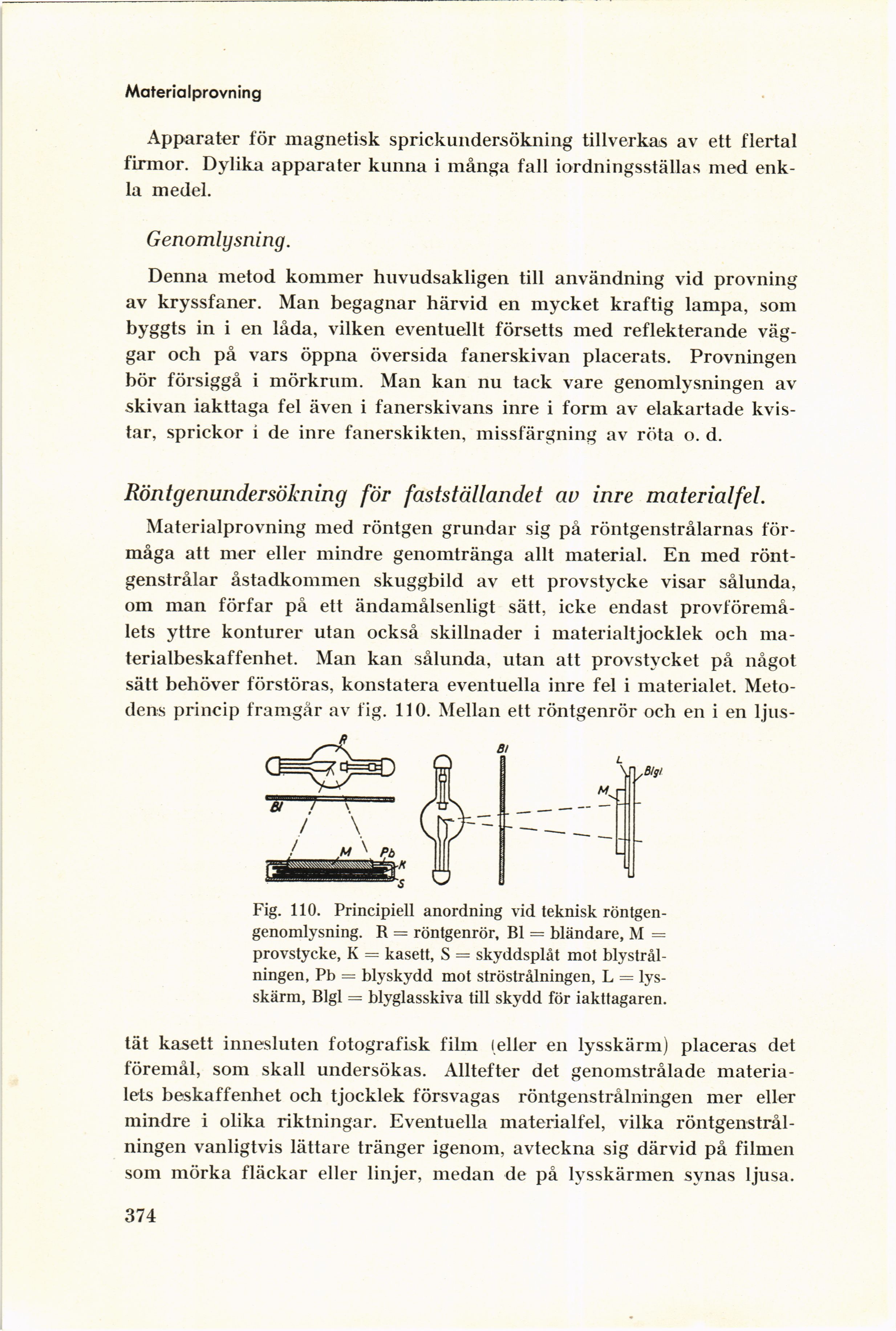

Metodens princip framgår av fig. 110. Mellan ett röntgenrör och en i en Ijus-
Fig. 110. Principiell anordning vid teknisk
röntgen-genomlysning. R = röntgenrör, Bl = bländare, M =
provstycke, K = kasett, S = skyddsplåt mot
blystrålningen, Pb = blyskydd mot ströstrålningen, L =
lys-skärm, Blgl = blyglasskiva till skydd för iakttagaren.
tät kasett innesluten fotografisk film (eller en lysskärm) placeras det
föremål, som skall undersökas. Alltefter det genomstrålade
materialets beskaffenhet och tjocklek försvagas röntgenstrålningen mer eller
mindre i olika riktningar. Eventuella materialfel, vilka
röntgenstrålningen vanligtvis lättare tränger igenom, avteckna sig därvid på filmen
som mörka fläckar eller linjer, medan de på lysskärmen synas ljusa.
374
