Mekanisk materialprovning
Röntgenapparater för materialprovning överensstämma i stort sett
med medicinska röntgenapparater. I huvudsak består en
röntgenapparat av ett röntgenrör jämte kåpa, en högspänningsgenerator och ett
kopplingsbord, i vilket alla kopplings- och regleringsorgan samt
mätinstrument av olika slag äro sammanförda. Röntgenstrålarnas
genom-trängningsförmåga betingas i första hand av den spänning
(anodspän-ning), som lägges på röntgenröret. Röntgenstrålar, alstrade med en
anodspänning på 100 kV, genomtränga sålunda stål intill en
tjocklek av 15 mm, 200 kV en tjocklek av 70 mm och 300 kV en tjocklek

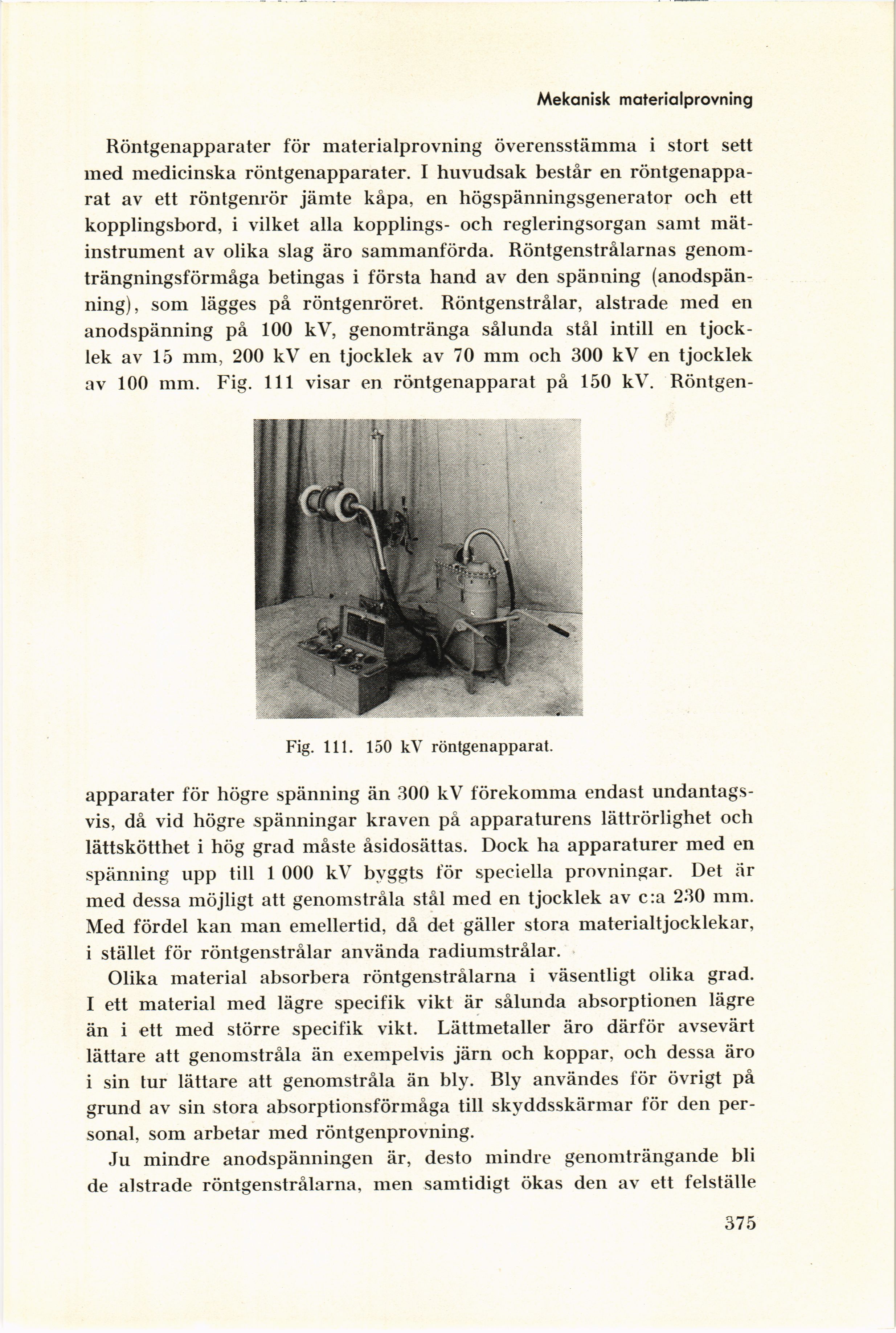

av 100 mm. Fig. 111 visar en röntgenapparat på 150 kV. Röntgen-
Fig. 111. 150 kV röntgenapparat.
apparater för högre spänning än 300 kV förekomma endast
undantagsvis, då vid högre spänningar kraven på apparaturens lättrörlighet och
lättskötthet i hög grad måste åsidosättas. Dock ha apparaturer med en
spänning upp till 1 000 kV byggts för speciella provningar. Det är
med dessa möjligt att genomstråla stål med en tjocklek av c:a 230 mm.
Med fördel kan man emellertid, då det gäller stora materialtjocklekar,
i stället för röntgenstrålar använda radiumstrålar.
Olika material absorbera röntgenstrålarna i väsentligt olika grad.
I ett material med lägre specifik vikt är sålunda absorptionen lägre
än i ett med större specifik vikt. Lättmetaller äro därför avsevärt
lättare att genomstråla än exempelvis järn och koppar, och dessa äro
i sin tur lättare att genomstråla än bly. Bly användes för övrigt på
grund av sin stora absorptionsförmåga till skyddsskärmar för den
personal, som arbetar med röntgenprovning.
Ju mindre anodspänningen är, desto mindre genomträngande bli
de alstrade röntgenstrålarna, men samtidigt ökas den av ett felställe
375
