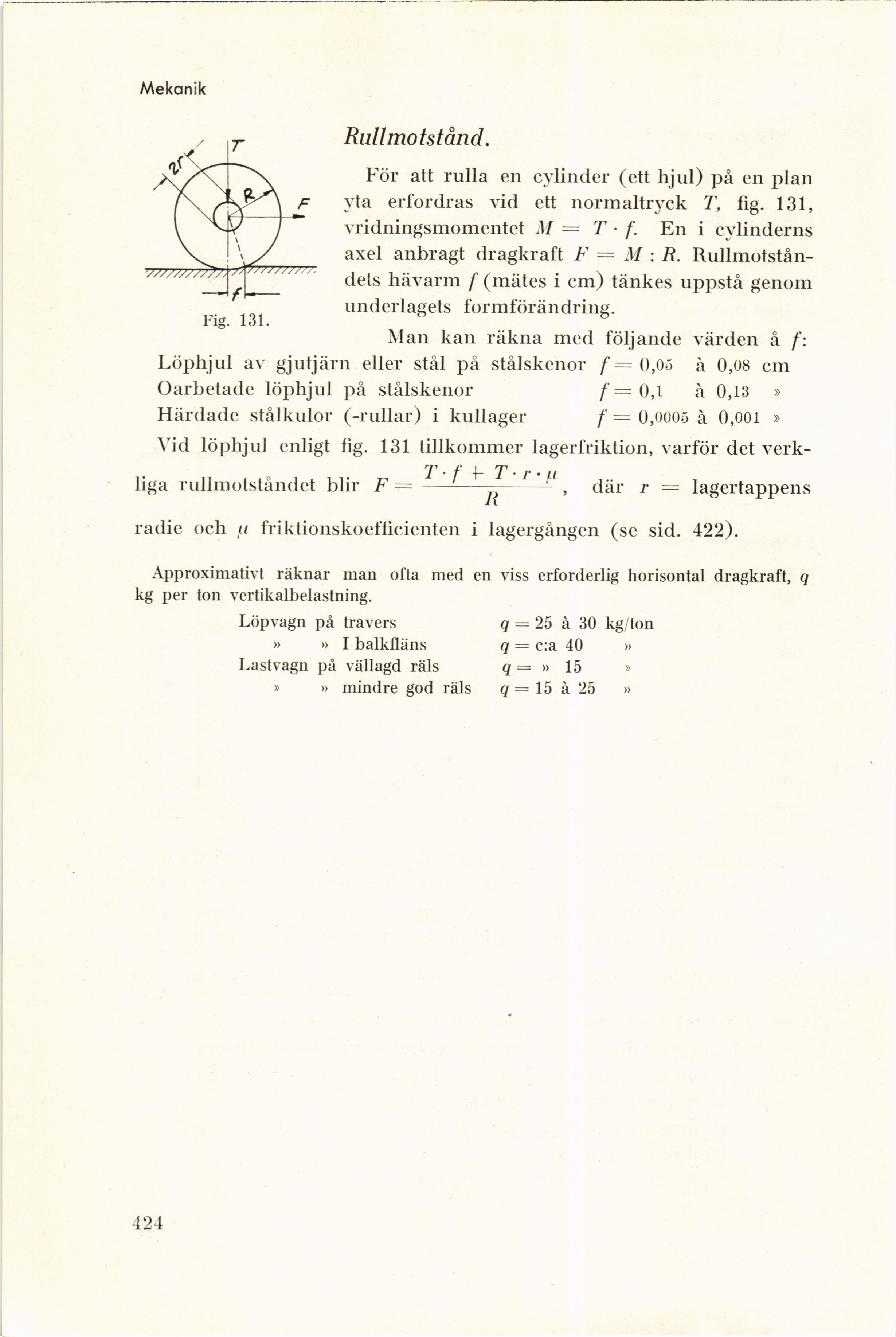

Mekanik
Fig. 131.
Rullmotstånd.
För att rulla en cylinder (ett hjul) på en plan
yta erfordras vid ett normaltryck T, fig. 131,
vridningsmomentet M = T • f. En i cylinderns
axel anbragt dragkraft F = M : R.
Rullmotståndets hävarm /’ (mätes i cm) tänkes uppstå genom
underlagets formförändring.
Man kan räkna med följande värden å f:
Löphjul av gjutjärn eller stål på stålskenor f=0,05 å 0,08 cm
Oarbetade löphjul på stålskenor 7=0,1 å 0,13 »
Härdade stålkulor (-rullar) i kullager f = 0,0005 å 0,001 »
Vid löphjul enligt fig. 131 tillkommer lagerfriktion, varför det verk-
liga rullmotståndet blir
T • f +- T • r • u
R
där r = lagertappens
radie och u friktionskoefficienten i lagergången (se sid. 422).
Approximativt räknar man ofta med
kg per ton vertikalbelastning.
en viss erforderlig horisontal dragkraft, q
Löpvagn på travers
» » I balkfläns
Lastvagn på vällagd räls
» » mindre god räls
q = 25 å 30 kg/ton
q = c:a 40 »
q — » 15 »
q = 15 å 25 »
424
