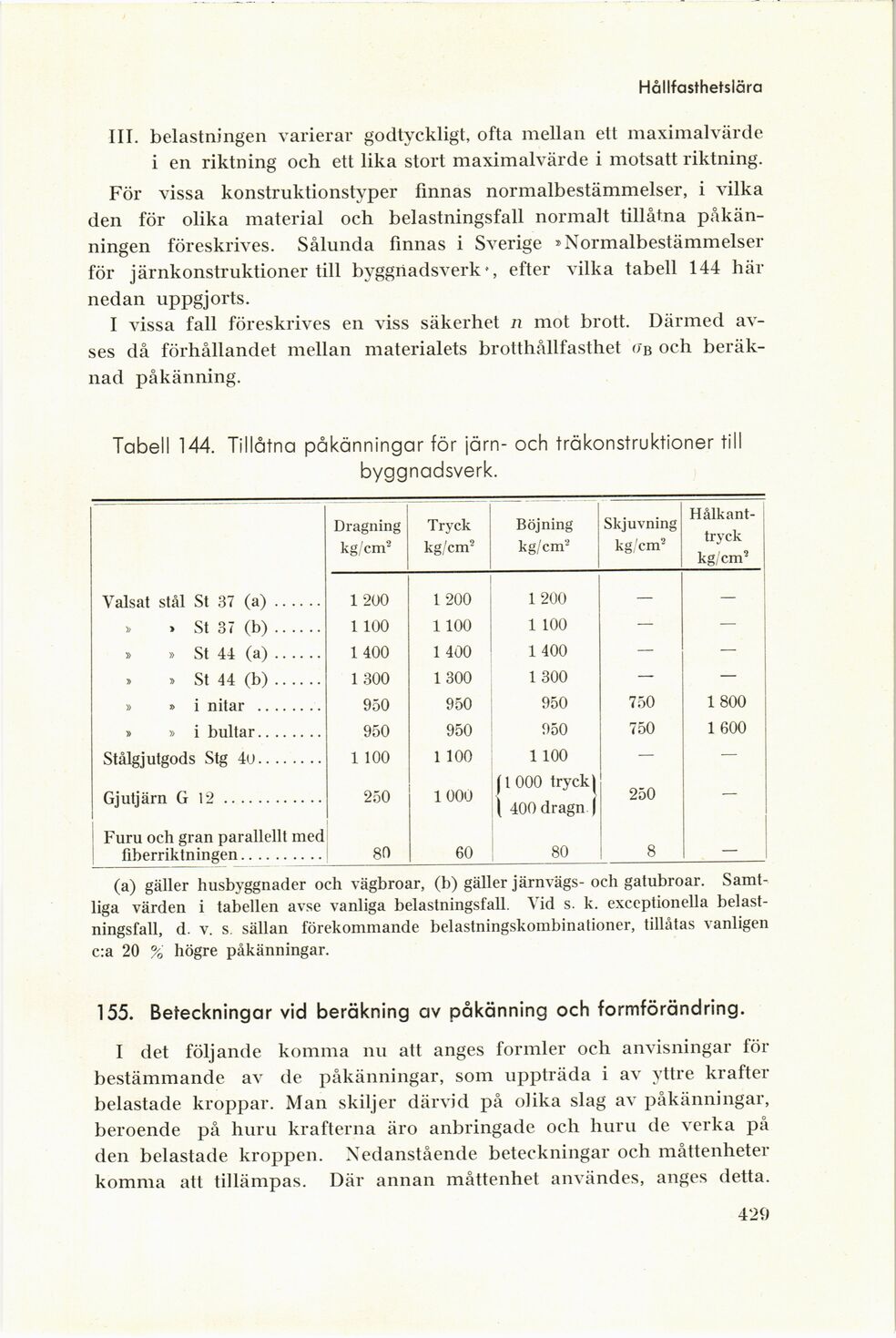

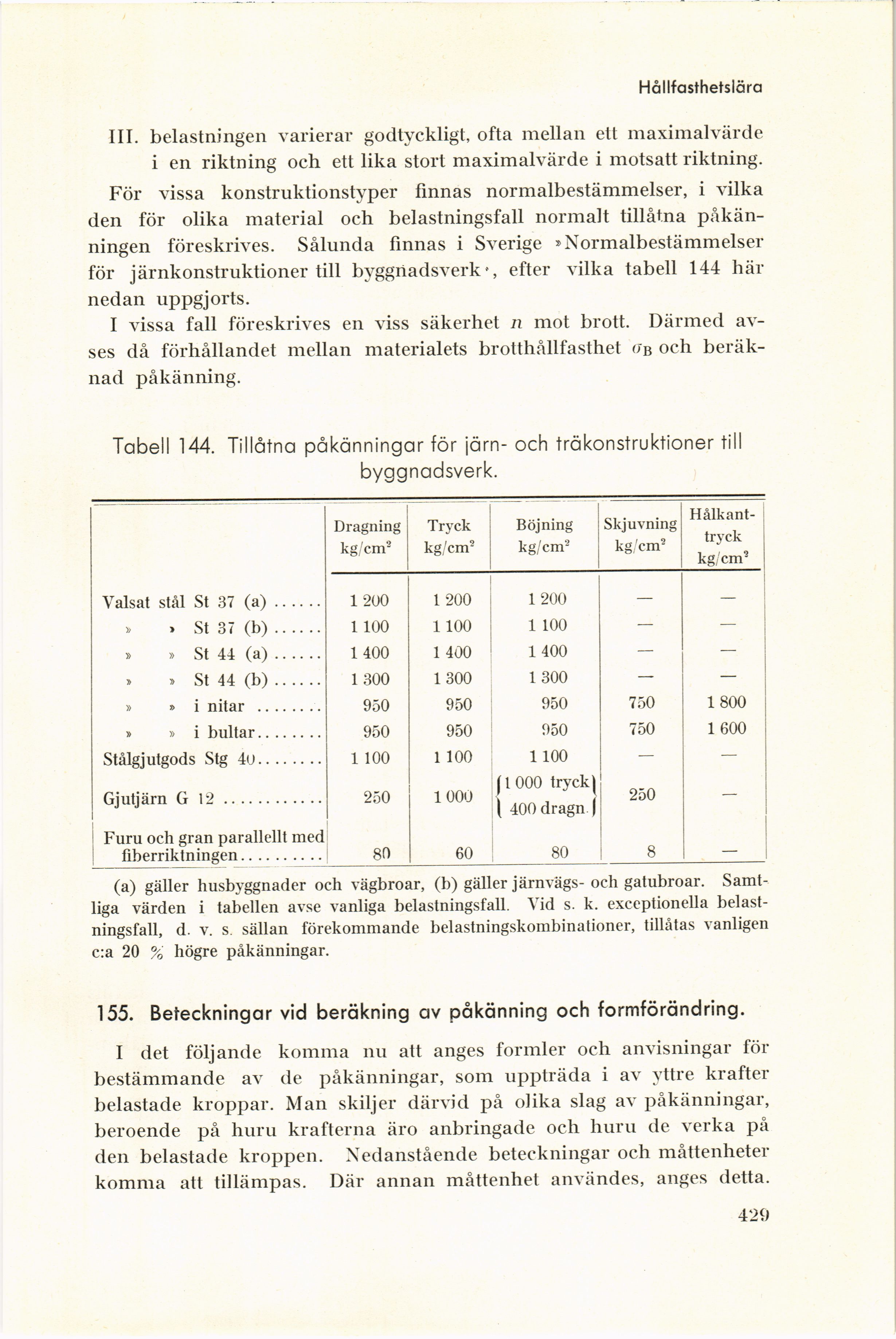

Hållfasthetslöra
III. belastningen varierar godtyckligt, ofta mellan ett maximalvärde
i en riktning och ett lika stort maximalvärde i motsatt riktning.
För vissa konstruktionstyper finnas normalbestämmelser, i vilka
den för olika material och belastningsfall normalt tillåtna
påkän-ningen föreskrives. Sålunda finnas i Sverige »Normalbestämmelser
för järnkonstruktioner till byggnadsverk •, efter vilka tabell 144 här
nedan uppgjorts.
I vissa fall föreskrives en viss säkerhet n mot brott. Därmed
avses då förhållandet mellan materialets brotthållfasthet ob och
beräknad påkänning.
Tabell 144. Tillåtna påkänningar för järn- och träkonstruktioner till
byggnadsverk.
Dragning kg/cm2 Tryck kg/cm2 Böjning kg/cm2 Skjuvning kg/cm2 [-Hålkant-tryck-] {+Hålkant- tryck+} kg/cm2
Valsat stål St 37 (a) 1 200 1 200 1 200 — —
» » St 37 (b) 1 100 1 100 1 100 — —
» » St 44 (a) 1400 1 400 1 400 — —
» » St 44 (b) 1 300 1 300 1 300 — —
» » i nitar 950 950 950 750 1 800
» » i bultar 950 950 950 750 1 600
Stålgjutgods Stg 4u 1 100 1 100 1 100 — —
Gjutjärn G 12 250 1000 11 000 tryck | | 400 dragn | 250 —
Furu och gran parallellt med fiberriktningen 80 60 80 8 —
(a) gäller husbyggnader och vägbroar, (b) gäller järnvägs- och gatubroar.
Samtliga värden i tabellen avse vanliga belastningsfall. Vid s. k. exceptionella
belastningsfall, d. v. s. sällan förekommande belastningskombinationer, tillåtas vanligen
c:a 20 % högre påkänningar.
155. Beteckningar vid beräkning av påkänning och formförändring.
I det följande komma nu att anges formler och anvisningar för
bestämmande av de påkänningar, som uppträda i av yttre krafter
belastade kroppar. Man skiljer därvid på olika slag av påkänningar,
beroende på huru krafterna äro anbringade och huru de verka på
den belastade kroppen. Nedanstående beteckningar och måttenheter
komma att tillämpas. Där annan måttenhet användes, anges detta.
429
