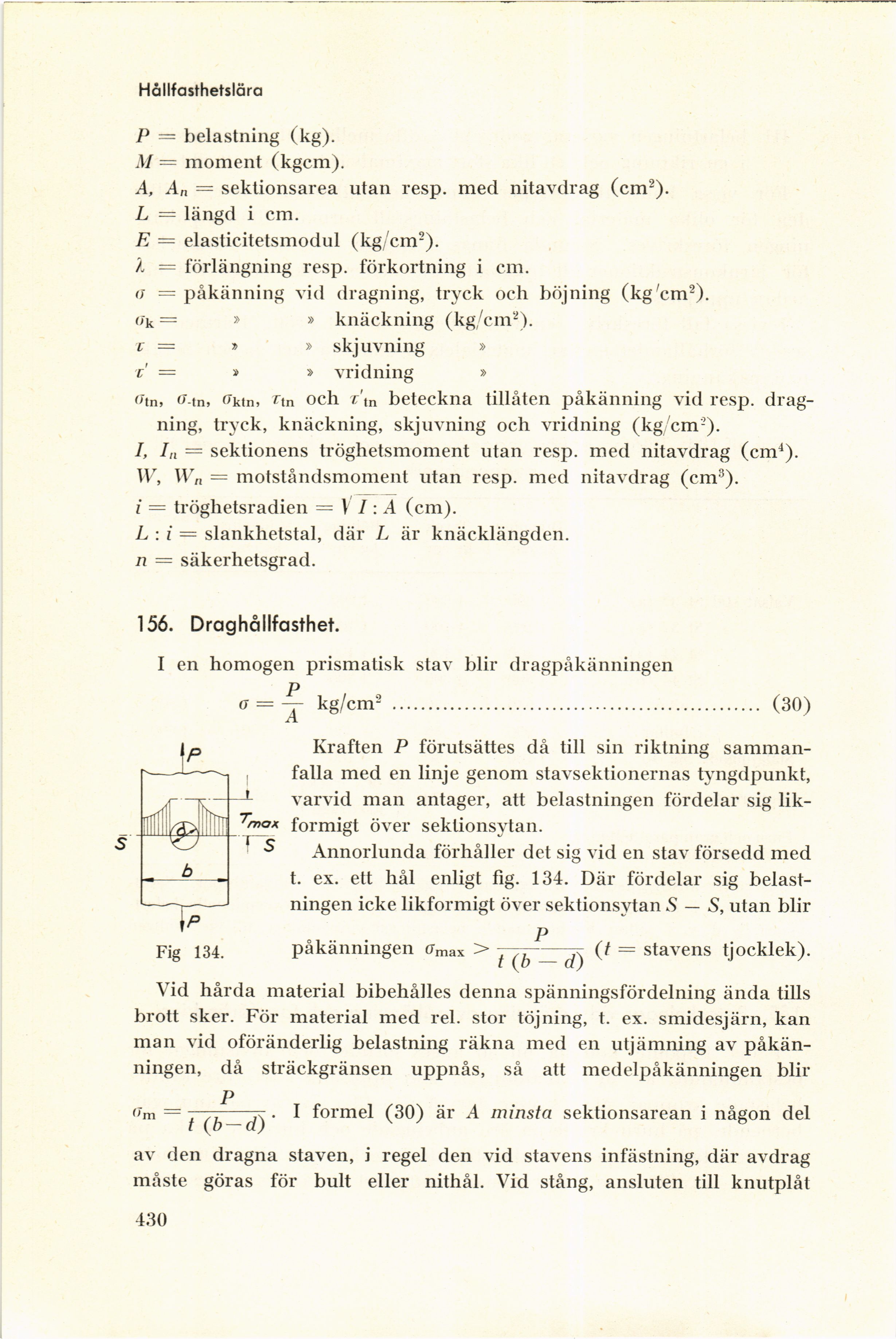

Hållfasthetslära
P = belastning (kg).
M = moment (kgcm).
A, An = sektionsarea utan resp, med nitavdrag (cm2).
L = längd i cm.
E = elasticitetsmodul (kg/cm2).
Å = förlängning resp, förkortning i cm.
u = påkänning vid dragning, tryck och böjning (kg’cm2).
Uk = » » knäckning (kg/cm2).
c = » » skjuvning »
c = » » vrid ning »
fhn, oän, <>ktn, Hn och r’tn beteckna tillåten påkänning vid resp,
dragning, tryck, knäckning, skjuvning och vridning (kg/cm2).
I, In = sektionens tröghetsmoment utan resp, med nitavdrag (cm4).
IV, Wn = motståndsmoment utan resp, med nitavdrag (cm3).
i = tröghetsradien — I I: A (cm).
L : i — slankhetstal, där L är knäcklängden.
n = säkerhetsgrad.
156. Draghållfasthet.
I en homogen prismatisk stav blir dragpåkänningen
o = kg/cm2 .............................
(30)
Fig 134.
Kraften P förutsättes då till sin riktning
sammanfalla med en linje genom stavsektionernas tyngdpunkt,
varvid man antager, att belastningen fördelar sig
likformigt över sektionsytan.
Annorlunda förhåller det sig vid en stav försedd med
t. ex. ett hål enligt fig. 134. Där fördelar sig
belastningen icke likformigt över sektionsytan S — S, utan blir
påkänningen o-max
P
t(b-d)
(t = stavens tjocklek).
Vid hårda material bibehålies denna spänningsfördelning ända tills
brott sker. För material med rel. stor töjning, t. ex. smidesjärn, kan
man vid oföränderlig belastning räkna med en utjämning av
påkänningen, då sträckgränsen uppnås, så att medelpåkänningen blir
,7m t(b-d)’
I formel (30) är A minsta sektionsarean i någon del
av den dragna staven, i regel den vid stavens infästning, där avdrag
måste göras för bult eller nithål. Vid stång, ansluten till knutplåt
430
