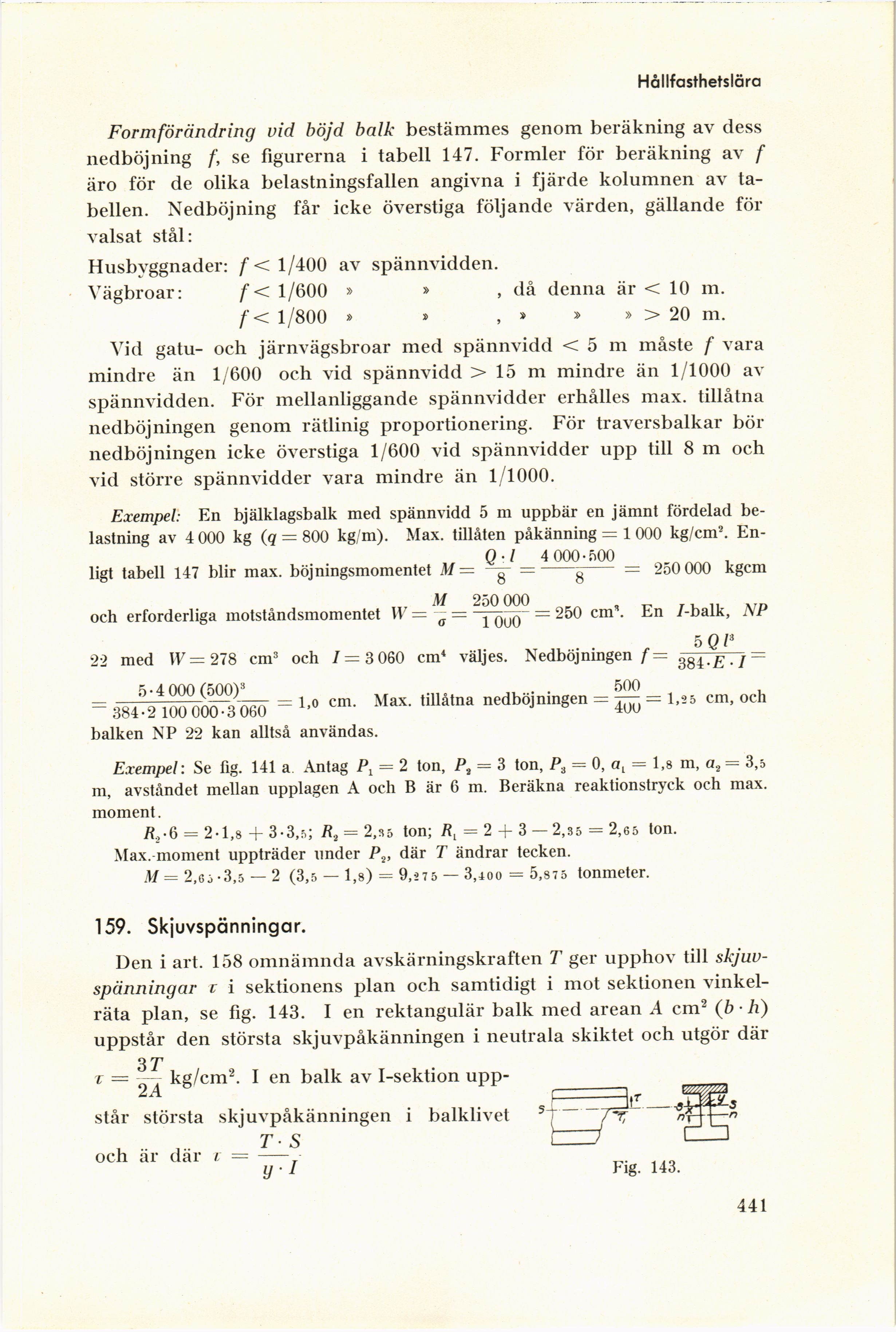

Hållfasthetslära
Formförändring vid böjd balk bestämmes genom beräkning av dess
nedböjning f, se figurerna i tabell 147. Formler för beräkning av f
äro för de olika belastningsfallen angivna i fjärde kolumnen av
tabellen. Nedböjning får icke överstiga följande värden, gällande för
valsat stål:
Husbyggnader: f c 1/400 av spännvidden.
Vägbroar: f< 1/600 » » , då denna är < 10 m.
f < 1/800 » * , » » » > 20 m.
Vid gatu- och järnvägsbroar med spännvidd < 5 m måste f vara
mindre än 1/600 och vid spännvidd > 15 m mindre än 1/1000 av
spännvidden. För mellanliggande spännvidder erhålles max. tillåtna
nedböjningen genom rätlinig proportionering. För traversbalkar bör
nedböjningen icke överstiga 1/600 vid spännvidder upp till 8 m och
vid större spännvidder vara mindre än 1/1000.
Exempel: En bjälklagsbalk med spännvidd 5 m uppbär en jämnt fördelad
belastning av 4 000 kg (q = 800 kg/m). Max. tillåten påkänning = 1 000 kg/cm2. En-
Q-l 4 000-500
ligt tabell 147 blir max. böjningsmomentet M= —~––––––- = 250 000 kgcm
o o
M 250 000
och erforderliga motståndsmomentet IV = - — ~= 250 cm’. En Z-balk, NP
5QP
22 med IV = 278 cm3 och 7= 3 060 cm4 väljes. Nedböjningen /= ggp.£ 7/ —
5-4 000(500)3 „ . 500
= 384-2 100 ÖOÖAoÖÖ = Cm’ MaX’ l,llalna nedb°JnlnSen = 4ÖÖ = 1155 cm’ och
balken NP 22 kan alltså användas.
Exempel-. Se fig. 141 a Antag Px = 2 ton, P.2 — 3 ton, P3 = 0, = 1,8 m, a2 = 3,5
m, avståndet mellan upplagen A och B är 6 m. Beräkna reaktionstryck och max.
moment.
Æ,-6 = 2-1,8 +3-3,5; «2 = 2,35 ton; = 2 + 3 — 2,35 = 2,65 ton.
Max. moment uppträder under P2, där T ändrar tecken.
M = 2,65-3,5 — 2 (3,5 — 1,8) = 9,275 — 3,400 = 5,875 tonmeter.
159. Skjuvspänningar.
Den i art. 158 omnämnda avskärningskraften T ger upphov till
skjuvspänningar c i sektionens plan och samtidigt i mot sektionen
vinkel-räta plan, se fig. 143. I en rektangulär balk med arean A cm2 (å ■ h)
uppstår den största skjuvpåkänningen i neutrala skiktet och utgör där
3T
r = — kg/cm2. I en balk av I-sektion
upp-står största skjuvpåkänningen i balklivet
och är där
T- S
Fig. 143.
441
