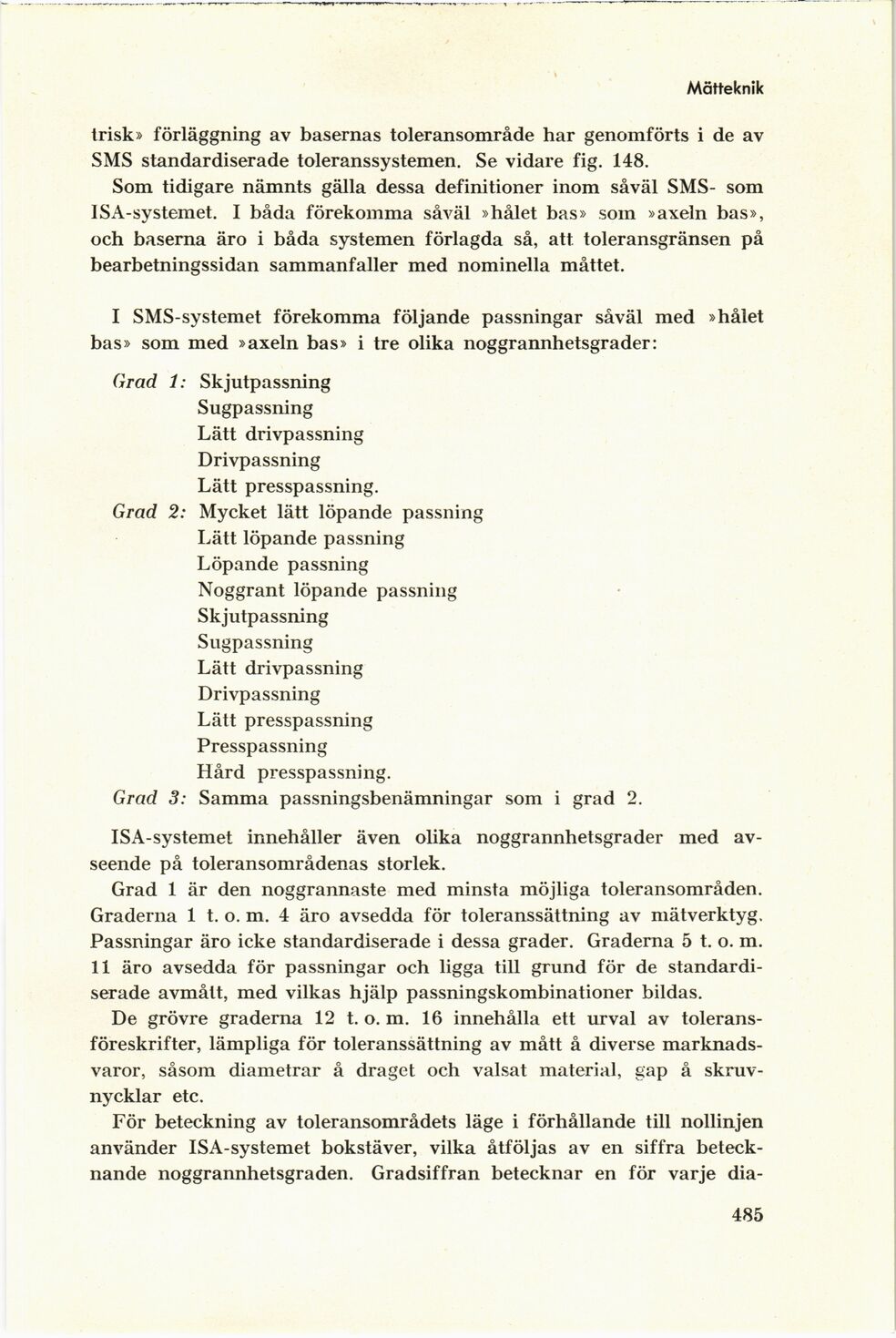

Mätteknik
trisk» förläggning av basernas toleransområde har genomförts i de av
SMS standardiserade toleranssystemen. Se vidare fig. 148.
Som tidigare nämnts gälla dessa definitioner inom såväl SMS- som
IS A-systemet. I båda förekomma såväl »hålet bas» som »axeln bas»,
och baserna äro i båda systemen förlagda så, att toleransgränsen på
bearbetningssidan sammanfaller med nominella måttet.
I SMS-systemet förekomma följande passningar såväl med »hålet
bas» som med »axeln bas» i tre olika noggrannhetsgrader:
Grad 1: Skjutpassning
Sugpassning
Lätt drivpassning
Drivpassning
Lätt presspassning.
Grad 2: Mycket lätt löpande passning
Lätt löpande passning
Löpande passning
Noggrant löpande passning
Skjutpassning
Sugpassning
Lätt drivpassning
Drivpassning
Lätt presspassning
Presspassning
Hård presspassning.
Grad 3: Samma passningsbenämningar som i grad 2.
ISA-systemet innehåller även olika noggrannhetsgrader med
avseende på toleransområdenas storlek.
Grad 1 är den noggrannaste med minsta möjliga toleransområden.
Graderna 1 t. o. m. 4 äro avsedda för toleranssättning av mätverktyg.
Passningar äro icke standardiserade i dessa grader. Graderna 5 t. o. m.
11 äro avsedda för passningar och ligga till grund för de
standardiserade avmått, med vilkas hjälp passningskombinationer bildas.
De grövre graderna 12 t. o. m. 16 innehålla ett urval av
tolerans-föreskrifter, lämpliga för toleranssättning av mått å diverse
marknadsvaror, såsom diametrar å draget och valsat material, gap å
skruvnycklar etc.
För beteckning av toleransområdets läge i förhållande till nollinjen
använder ISA-systemet bokstäver, vilka åtföljas av en siffra
betecknande noggrannhetsgraden. Gradsiffran betecknar en för varje
dia
485
