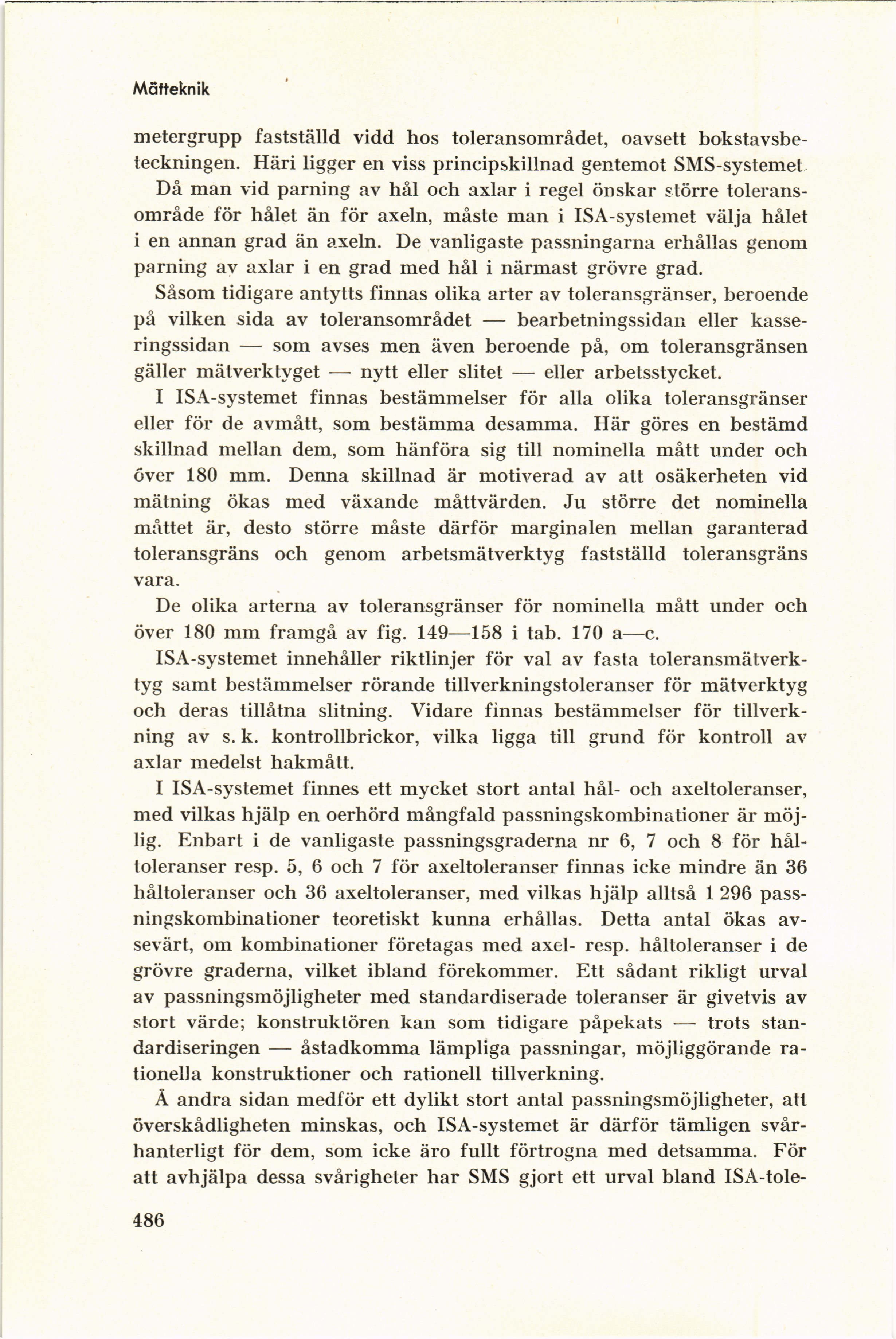

Mätteknik
metergrupp fastställd vidd hos toleransområdet, oavsett
bokstavsbeteckningen. Häri ligger en viss principskillnad gentemot SMS-systemet
Då man vid parning av hål och axlar i regel önskar större
toleransområde för hålet än för axeln, måste man i ISA-systemet välja hålet
i en annan grad än axeln. De vanligaste passningarna erhållas genom
parning av axlar i en grad med hål i närmast grövre grad.
Såsom tidigare antytts finnas olika arter av toleransgränser, beroende
på vilken sida av toleransområdet — bearbetningssidan eller
kasse-ringssidan — som avses men även beroende på, om toleransgränsen
gäller mätverktyget — nytt eller slitet — eller arbetsstycket.
I ISA-systemet finnas bestämmelser för alla olika toleransgränser
eller för de avmått, som bestämma desamma. Här göres en bestämd
skillnad mellan dem, som hänföra sig till nominella mått under och
över 180 mm. Denna skillnad är motiverad av att osäkerheten vid
mätning ökas med växande måttvärden. Ju större det nominella
måttet är, desto större måste därför marginalen mellan garanterad
toleransgräns och genom arbetsmätverktyg fastställd toleransgräns
vara.
De olika arterna av toleransgränser för nominella mått under och
över 180 mm framgå av fig. 149—158 i tab. 170 a—c.
ISA-systemet innehåller riktlinjer för val av fasta
toleransmätverk-tyg samt bestämmelser rörande tillverkningstoleranser för mätverktyg
och deras tillåtna slitning. Vidare finnas bestämmelser för
tillverkning av s. k. kontrollbrickor, vilka ligga till grund för kontroll av
axlar medelst hakmått.
I ISA-systemet finnes ett mycket stort antal hål- och axeltoleranser,
med vilkas hjälp en oerhörd mångfald passningskombinationer är
möjlig. Enbart i de vanligaste passningsgraderna nr 6, 7 och 8 för
håltoleranser resp. 5, 6 och 7 för axeltoleranser finnas icke mindre än 36
håltoleranser och 36 axeltoleranser, med vilkas hjälp alltså 1 296
passningskombinationer teoretiskt kunna erhållas. Detta antal ökas
avsevärt, om kombinationer företagas med axel- resp, håltoleranser i de
grövre graderna, vilket ibland förekommer. Ett sådant rikligt urval
av passningsmöjligheter med standardiserade toleranser är givetvis av
stort värde; konstruktören kan som tidigare påpekats — trots
standardiseringen — åstadkomma lämpliga passningar, möjliggörande
rationella konstruktioner och rationell tillverkning.
Å andra sidan medför ett dylikt stort antal passningsmöjligheter, att
överskådligheten minskas, och ISA-systemet är därför tämligen
svårhanterligt för dem, som icke äro fullt förtrogna med detsamma. För
att avhjälpa dessa svårigheter har SMS gjort ett urval bland ISA-tole-
486
