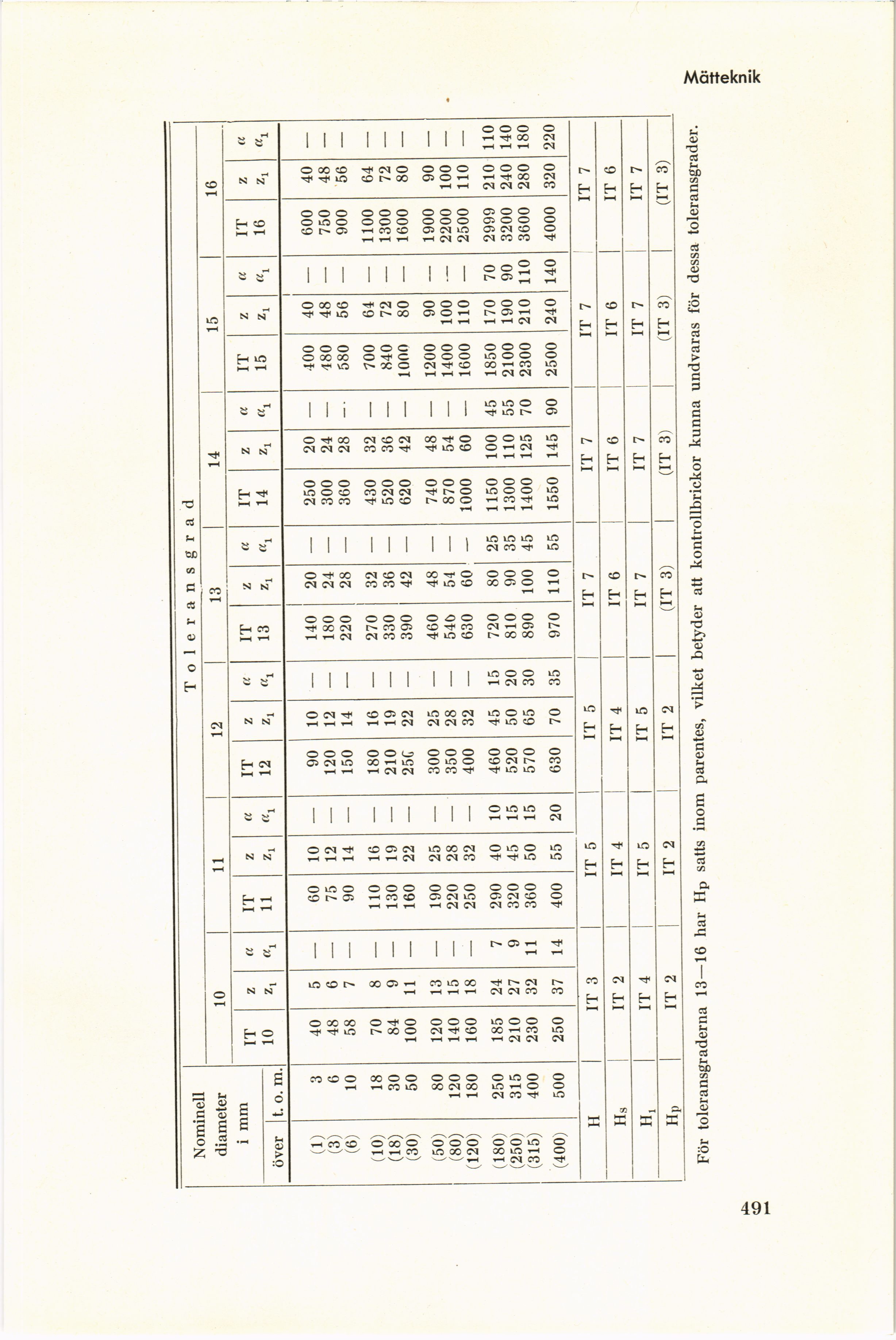

Nominell diameter i mm Toleransgrad
10 11 12 13 14 15 16
IT 10 z zi a IT 11 z Z1 a IT 12 z zi a IT 13 z zi a IT 14 z zi a IT 15 z zi a IT 16 z zi a
över t. o. m.
(1) 3 40 5 — 60 10 — 90 10 — 140 20 — 250 20 400 40 600 40
(3) 6 48 6 — 75 12 — 120 12 — 180 24 — 300 24 — 480 48 — 750 48 —
(6) 10 58 7 — 90 14 — 150 14 — 220 28 — 360 28 — • 580 56 — 900 56 —
(10) 18 70 8 — 110 16 — 180 16 — 270 32 — 430 32 — 700 64 — 1100 64 —
(18) 30 84 9 — 130 19 — 210 19 — 330 36 — 520 36 — 840 72 — 1300 72 —
(30) 50 100 11 — 160 22 — 25G 22 — 390 42 — 620 42 — 1000 80 — 1600 80 —
(50) 80 120 13 — 190 25 — 300 25 — 460 48 — 740 48 — 1200 90 — 1900 90 —
(80) 120 140 15 — 220 28 — 350 28 — 540 54 — 870 54 — 1400 100 — 2200 100 —
(120) 180 160 18 — 250 32 — 400 32 — 630 60 — 1000 60 — 1600 110 — 2500 110 —
(180) 250 185 24 7 290 40 10 460 45 15 720 80 25 1150 100 45 1850 170 70 2999 210 110
(250) 315 210 27 9 320 45 15 520 50 20 810 90 35 1300 110 55 2100 190 90 3200 240 140
(315) 400 230 32 11 360 50 15 570 65 30 890 100 45 1400 125 70 2300 210 110 3600 280 180
(400) 500 250 37 14 400 55 20 630 70 35 970 110 55 1550 145 90 2500 240 140 4000 320 220
H IT 3 IT 5 IT 5 IT 7 IT 7 IT 7 IT 7
F ts IT 2 IT 4 IT 4 IT 6 IT 6 IT 6 IT 6
Hl IT 4 IT 5 IT 5 IT 7 IT 7 IT 7 IT 7
F [p IT 2 IT 2 IT 2 (IT 3) (IT 3) (IT 3) (IT 3)
För toleransgraderna 13—16 har Hp satts inom parentes, vilket betyder att kontrollbrickor kunna undvaras för dessa toleransgrader.
491
