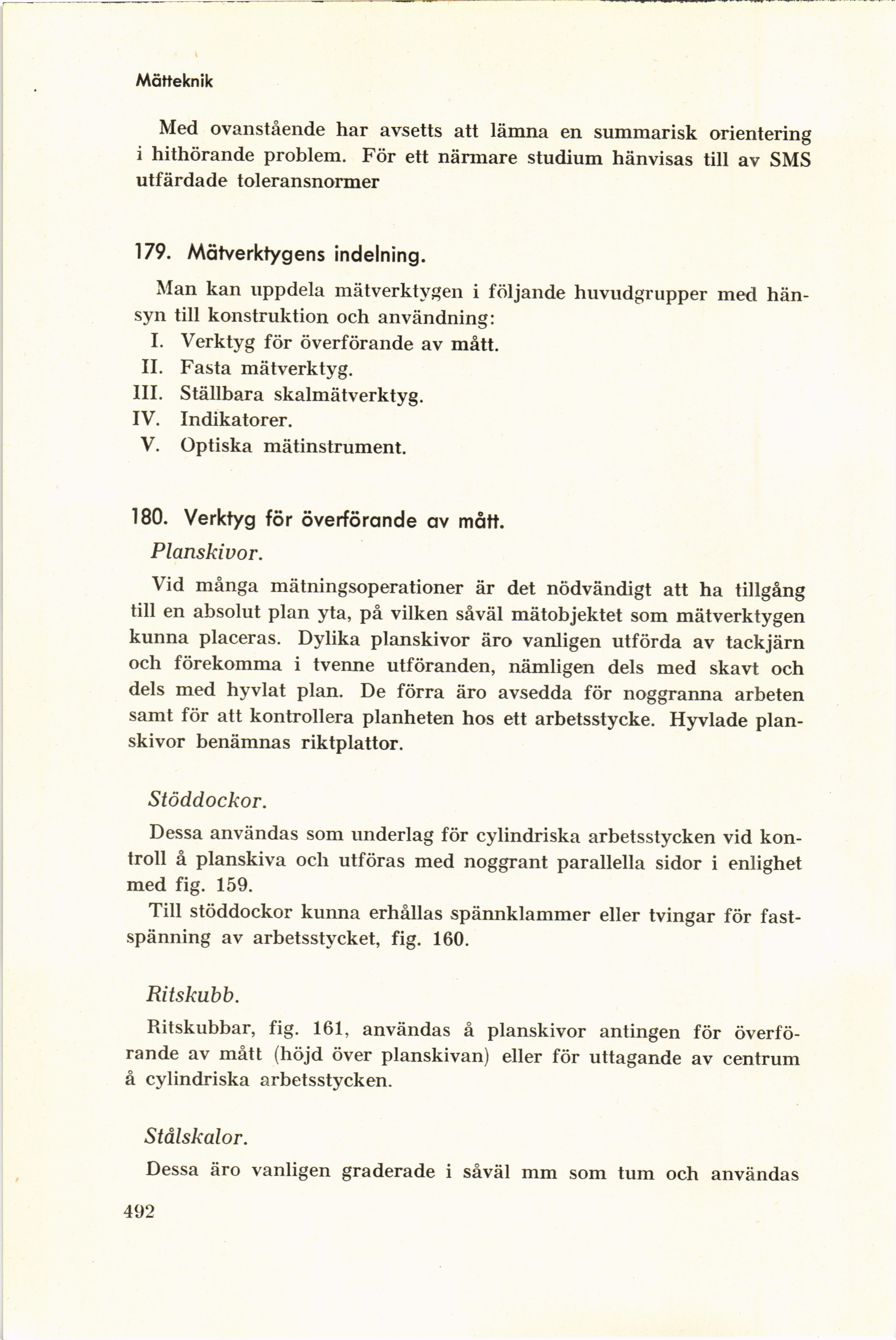

Mätteknik
Med ovanstående har avsetts att lämna en summarisk orientering
i hithörande problem. För ett närmare studium hänvisas till av SMS
utfärdade toleransnormer
179. Mätverktygens indelning.
Man kan uppdela mätverktygen i följande huvudgrupper med
hänsyn till konstruktion och användning:
I. Verktyg för överförande av mått.
II. Fasta mätverktyg.
III. Ställbara skalmätverktyg.
IV. Indikatorer.
V. Optiska mätinstrument.
180. Verktyg för överförande av mått.
Planskivor.
Vid många mätningsoperationer är det nödvändigt att ha tillgång
till en absolut plan yta, på vilken såväl mätobjektet som mätverktygen
kunna placeras. Dylika planskivor äro vanligen utförda av tackjärn
och förekomma i tvenne utföranden, nämligen dels med skavt och
dels med hyvlat plan. De förra äro avsedda för noggranna arbeten
samt för att kontrollera planheten hos ett arbetsstycke. Hyvlade
planskivor benämnas riktplattor.
Stöddockor.
Dessa användas som underlag för cylindriska arbetsstycken vid
kontroll å planskiva och utföras med noggrant parallella sidor i enlighet
med fig. 159.
Till stöddockor kunna erhållas spännklammer eller tvingar för
fastspänning av arbetsstycket, fig. 160.
Ritskubb.
Ritskubbar, fig. 161, användas å planskivor antingen för
överförande av mått (höjd över planskivan) eller för uttagande av centrum
å cylindriska arbetsstycken.
Stålskalor.
Dessa äro vanligen graderade i såväl mm som tum och användas
