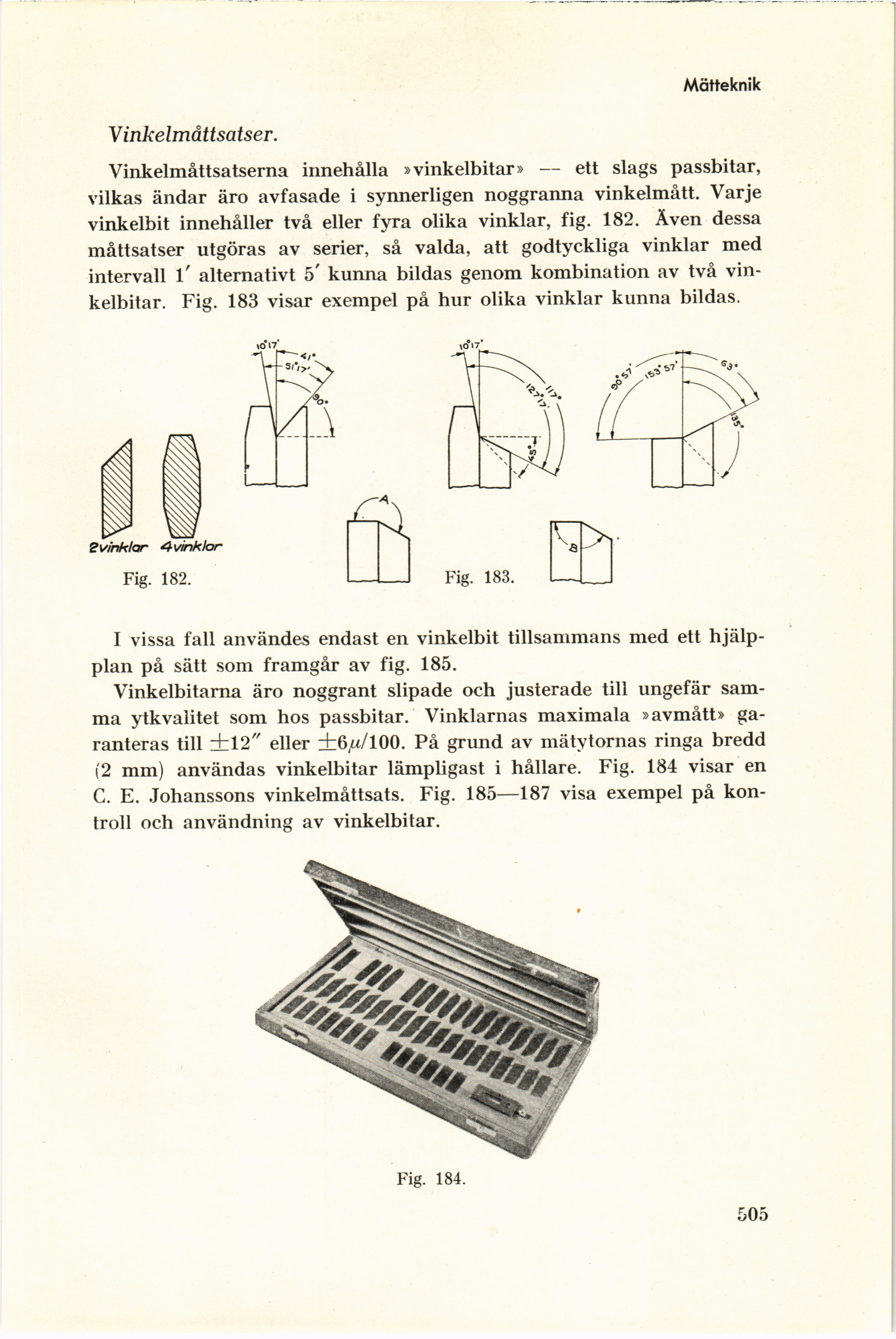

Mätteknik
Vinkelmåttsatser.
Vinkelmåttsatserna innehålla »vinkelbitar» — ett slags passbitar,
vilkas ändar äro avfasade i synnerligen noggranna vinkelmått. Varje
vinkelbit innehåller två eller fyra olika vinklar, fig. 182. Även dessa
måttsatser utgöras av serier, så valda, att godtyckliga vinklar med
intervall T alternativt 5’ kunna bildas genom kombination av två
vinkelbitar. Fig. 183 visar exempel på hur olika vinklar kunna bildas.
I vissa fall användes endast en vinkelbit tillsammans med ett
hjälp-plan på sätt som framgår av fig. 185.
Vinkelbitarna äro noggrant slipade och justerade till ungefär
samma ytkvalitet som hos passbitar. Vinklarnas maximala »avmått»
garanteras till +12" eller +6///100. På grund av mätytornas ringa bredd
(2 mm) användas vinkelbitar lämpligast i hållare. Fig. 184 visar en
C. E. Johanssons vinkelmåttsats. Fig. 185—187 visa exempel på
kontroll och användning av vinkelbitar.
Fig. 184.
505
Fig. 182.
Fig. 183.
