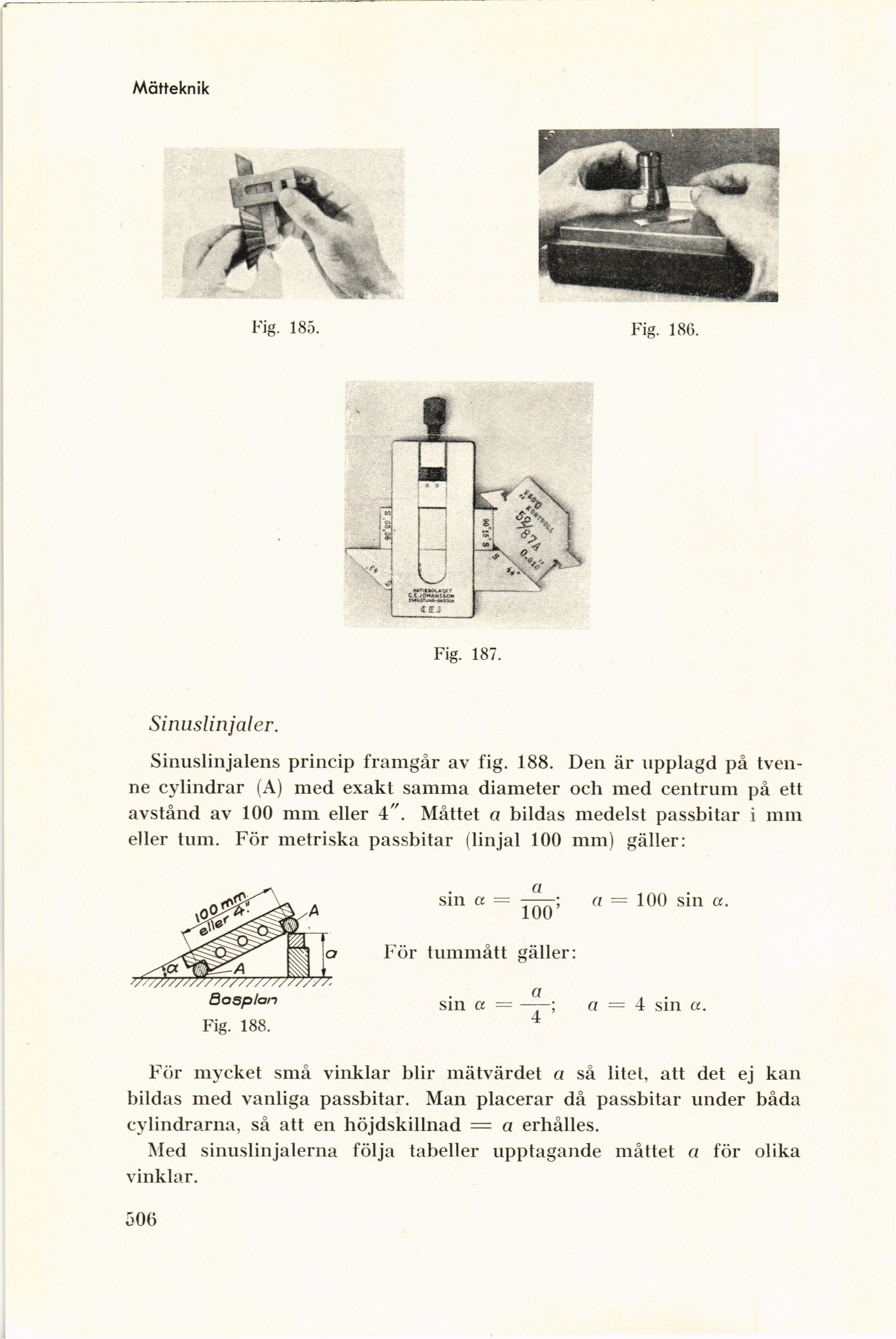

Mätteknik
Fig. 187.
Sinuslinjaler.
Sinuslinjalens princip framgår av fig. 188. Den är upplagd på
tvenne cylindrar (A) med exakt samma diameter och med centrum på ett
avstånd av 100 mm eller 4". Måttet a bildas medelst passbitar i mm
eller tum. För metriska passbitar (linjal 100 mm) gäller:
Fig. 188.
a
sm a = a — 100 sm a.
För tummått gäller:
a , .
sm a = ——; a = 4 sm a.
För mycket små vinklar blir mätvärdet a så litet, att det ej kan
bildas med vanliga passbitar. Man placerar då passbitar under båda
cylindrarna, så att en höjdskillnad = a erhålles.
Med sinuslinjalerna följa tabeller upptagande måttet a för olika
vinklar.
506
Fig. 185.
Fig. 186.
