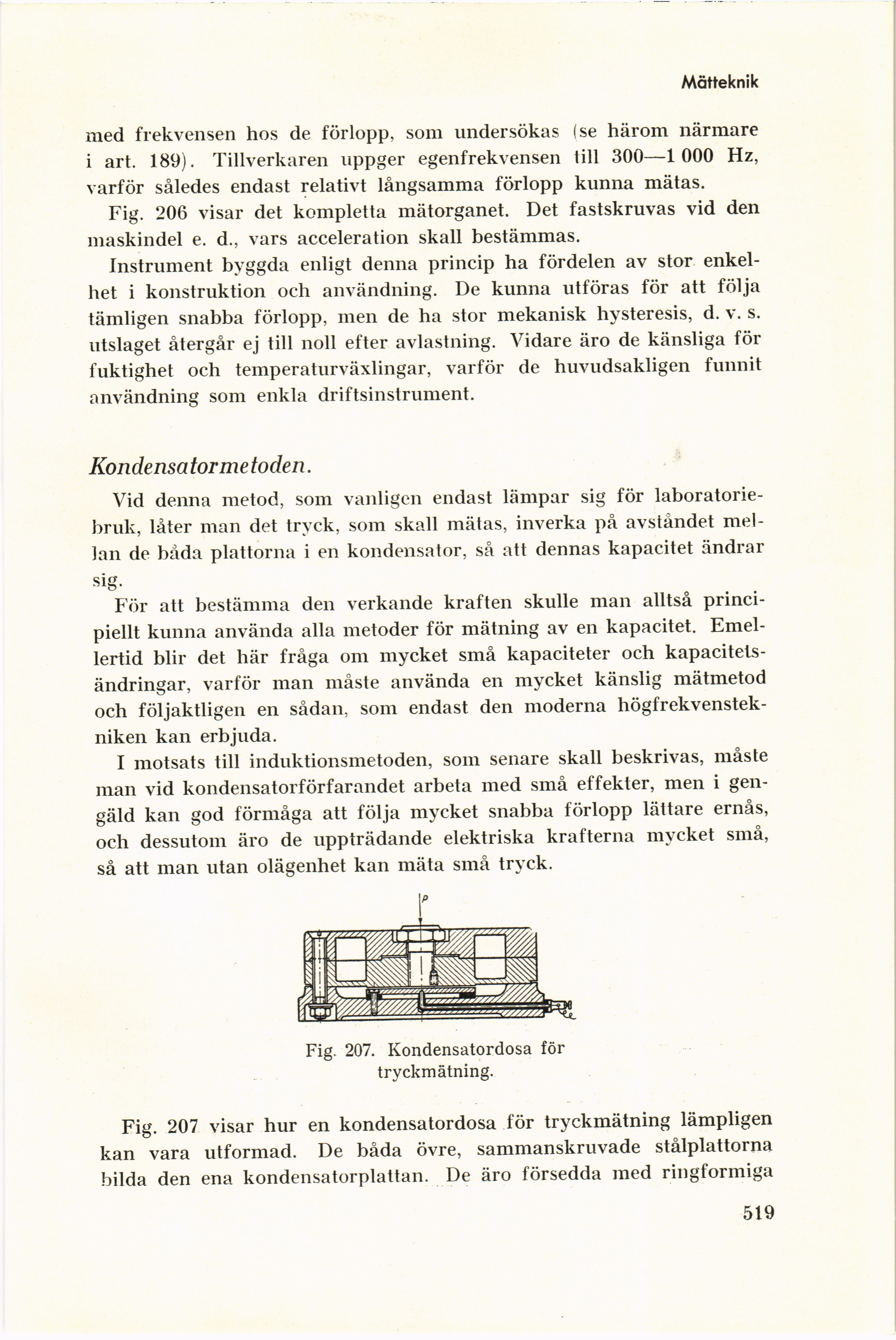

Mätteknik
med frekvensen hos de förlopp, som undersökas (se härom närmare
i art. 189). Tillverkaren uppger egenfrekvensen till 300—1 000 Hz,
varför således endast relativt långsamma förlopp kunna mätas.
Fig. 206 visar det kompletta mätorganet. Det fastskruvas vid den
maskindel e. d., vars acceleration skall bestämmas.
Instrument byggda enligt denna princip ha fördelen av stor
enkelhet i konstruktion och användning. De kunna utföras för att följa
tämligen snabba förlopp, men de ha stor mekanisk hysteresis, d. v. s.
utslaget återgår ej till noll efter avlastning. Vidare äro de känsliga för
fuktighet och temperaturväxlingar, varför de huvudsakligen funnit
användning som enkla driftsinstrument.
Kondensator metoden.
Vid denna metod, som vanligen endast lämpar sig för
laboratorie-bruk, låter man det tryck, som skall mätas, inverka på avståndet
mellan de båda plattorna i en kondensator, så att dennas kapacitet ändrar
sig.
För att bestämma den verkande kraften skulle man alltså
principiellt kunna använda alla metoder för mätning av en kapacitet.
Emellertid blir det här fråga om mycket små kapaciteter och
kapacitets-ändringar, varför man måste använda en mycket känslig mätmetod
och följaktligen en sådan, som endast den moderna
högfrekvenstek-niken kan erbjuda.
I motsats till induktionsmetoden, som senare skall beskrivas, måste
man vid kondensatorförfarandet arbeta med små effekter, men i
gengäld kan god förmåga att följa mycket snabba förlopp lättare ernås,
och dessutom äro de uppträdande elektriska krafterna mycket små,
så att man utan olägenhet kan mäta små tryck.
Fig. 207. Kondensatordosa för
tryckmätning.
Fig. 207 visar hur en kondensatordosa för tryckmätning lämpligen
kan vara utformad. De båda övre, sammanskruvade stålplattorna
bilda den ena kondensatorplattan. De äro försedda med ringformiga
519
