Mätteknik
spår, varigenom den inre, massiva delen under inverkan av trycket P
kommer att röra sig parallellt med sig själv. Genom parallellrörelsen
ernås linjärt samband mellan tryck och kapacitetsändring.
Den undre plattan är isolerat fäst vid dosans bottenstycke, genom
vilket även dosans isolerade tilledning är dragen.
För att ge en föreställning om förekommande dimensioner kan
nämnas, att vid ett utförande enligt Mauksch1 den undre plattans
diameter var 70 mm och avståndet mellan kondensatorplattorna 0,43 mm.
För 100 kg belastning minskades avståndet endast med 0,008 mm.

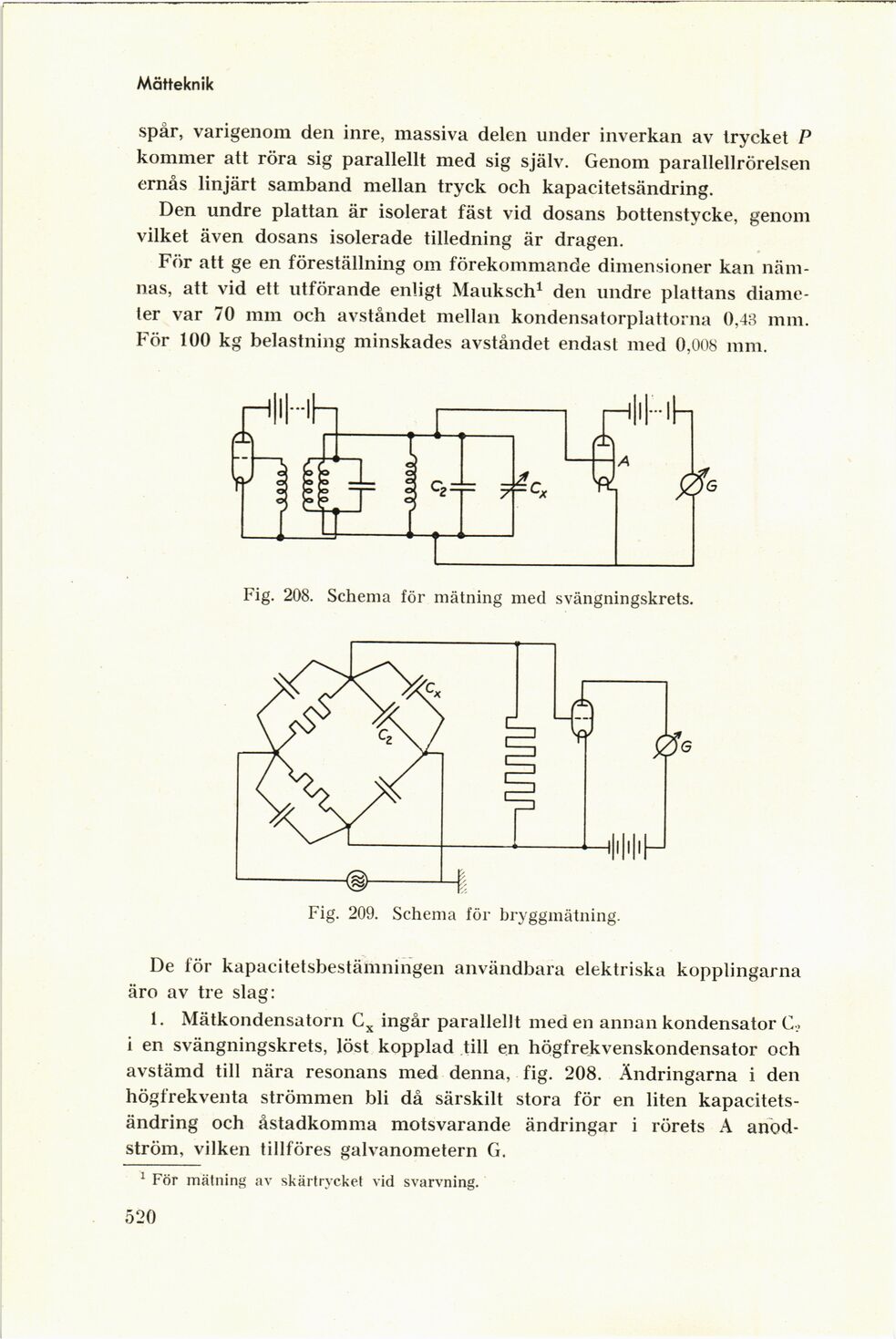

Fig. 208. Schema för mätning med svängningskrets.
Fig. 209. Schema för bryggmätning.
De för kapacitetsbestämningen användbara elektriska kopplingarna
äro av tre slag:
1. Mätkondensatorn Cx ingår parallellt ineden annankondensator C?
i en svängningskrets, löst kopplad till en högfrekvenskondensator och
avstämd till nära resonans med denna, fig. 208. Ändringarna i den
högfrekventa strömmen bli då särskilt stora för en liten
kapacitetsändring och åstadkomma motsvarande ändringar i rörets A
anod-ström, vilken tillföres galvanometern G.
1 För mätning av skärtrycket vid svarvning.
520
