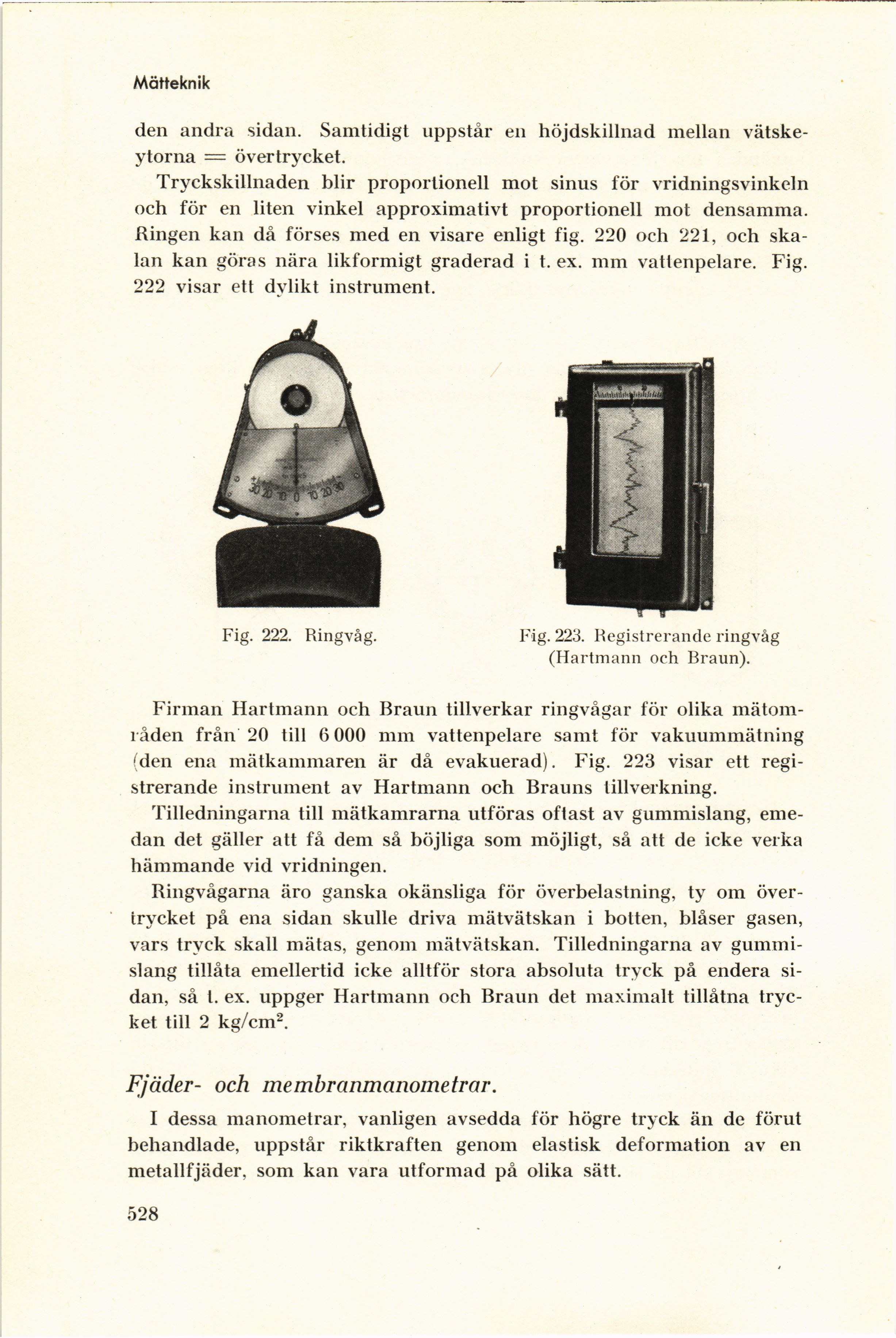

Mätteknik
den andra sidan. Samtidigt uppstår en höjdskillnad mellan
vätskeytorna = övertrycket.
Tryckskillnaden blir proportionell mot sinus för vridningsvinkeln
och för en liten vinkel approximativt proportionell mot densamma.
Ringen kan då förses med en visare enligt fig. 220 och 221, och
skalan kan göras nära likformigt graderad i t. ex. mm vattenpelare. Fig.
222 visar ett dylikt instrument.
Fig. 222. Ringvåg.
Fig. 223. Registrerande ringvåg
(Hartmann och Braun).
Firman Hartmann och Rraun tillverkar ringvågar för olika
mätom-råden från 20 till 6 000 mm vattenpelare samt för vakuummätning
(den ena mätkammaren är då evakuerad). Fig. 223 visar ett
registrerande instrument av Hartmann och Rrauns tillverkning.
Tilledningarna till mätkamrarna utföras oftast av gummislang,
emedan det gäller att få dem så böjliga som möjligt, så att de icke verka
hämmande vid vridningen.
Ringvågarna äro ganska okänsliga för överbelastning, ty om
övertrycket på ena sidan skulle driva mätvätskan i botten, blåser gasen,
vars tryck skall mätas, genom mätvätskan. Tilledningarna av
gummislang tillåta emellertid icke alltför stora absoluta tryck på endera
sidan, så t. ex. uppger Hartmann och Rraun det maximalt tillåtna
trycket till 2 kg/cm2.
Fjäder- och membranmanometrar.
I dessa manometrar, vanligen avsedda för högre tryck än de förut
behandlade, uppstår riktkraften genom elastisk deformation av en
metallfjäder, som kan vara utformad på olika sätt.
