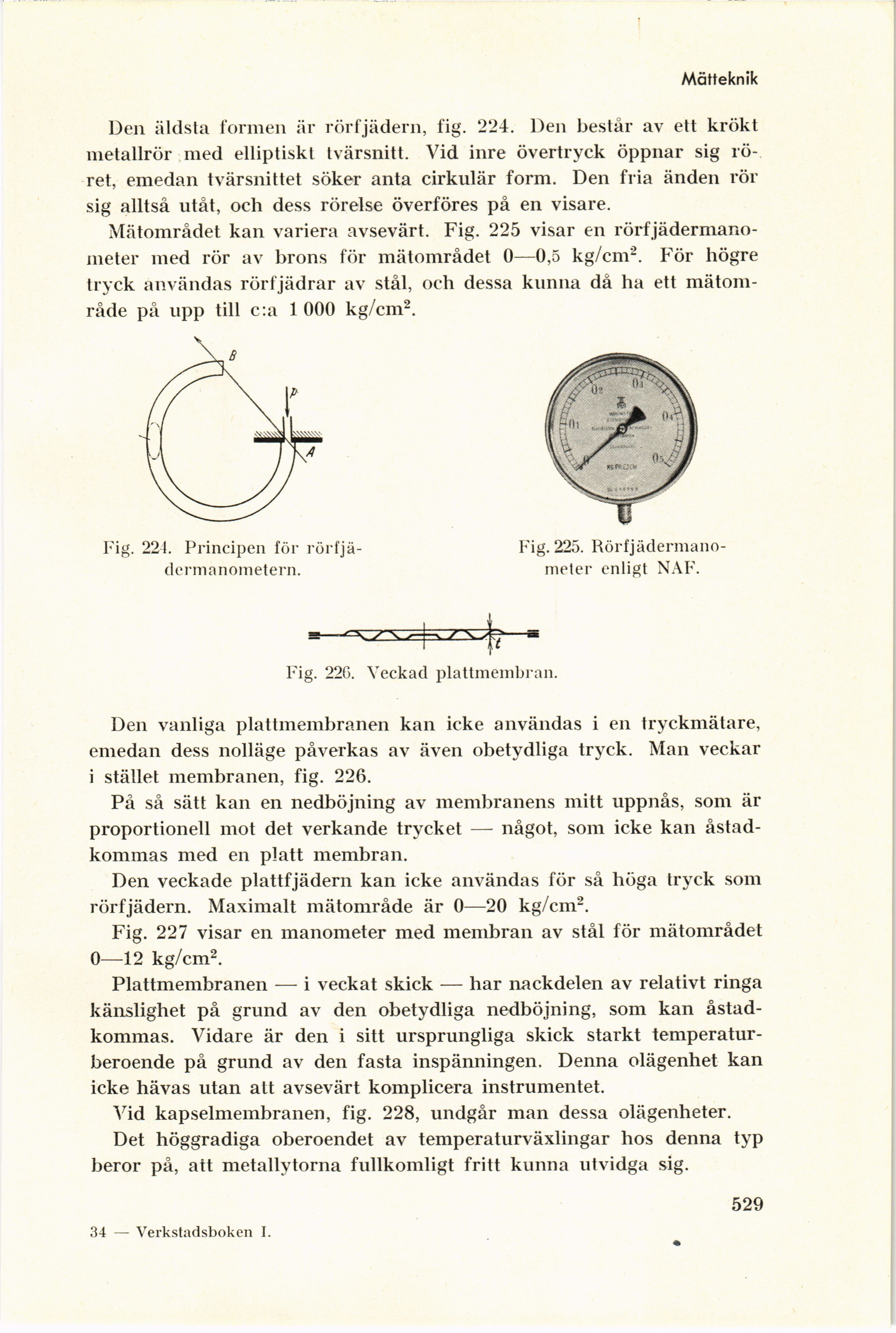

Mätteknik
Den äldsta formen är rörfjädern, fig. 224. Den består av ett krökt
metallrör med elliptiskt tvärsnitt. Vid inre övertryck öppnar sig
röret, emedan tvärsnittet söker anta cirkulär form. Den fria änden rör
sig alltså utåt, och dess rörelse överföres på en visare.
Mätområdet kan variera avsevärt. Fig. 225 visar en
rörfjädermano-meter med rör av brons för mätområdet 0—0,5 kg/cm2. För högre
tryck användas rörfjädrar av stål, och dessa kunna då ha ett
mätom-råde på upp till c:a 1 000 kg/cm2.
Fig. 225.
Rörfjädermano-meter enligt NAF.
Fig. 221. Principen för
rörfjä-dcrmanometern.
Fig. 22G. Veckad plattmembran.
Den vanliga plattmembranen kan icke användas i en tryckmätare,
emedan dess nolläge påverkas av även obetydliga tryck. Man veckar
i stället membranen, fig. 226.
På så sätt kan en nedböjning av membranens mitt uppnås, som är
proportionell mot det verkande trycket — något, som icke kan
åstadkommas med en platt membran.
Den veckade plattfjädern kan icke användas för så höga tryck som
rörfjädern. Maximalt mätområde är 0—20 kg/cm2.
Fig. 227 visar en manometer med membran av stål för mätområdet
0—12 kg/cm2.
Plattmembranen — i veckat skick — har nackdelen av relativt ringa
känslighet på grund av den obetydliga nedböjning, som kan
åstadkommas. Vidare är den i sitt ursprungliga skick starkt
temperatur-beroende på grund av den fasta inspänningen. Denna olägenhet kan
icke hävas utan alt avsevärt komplicera instrumentet.
Vid kapselmembranen, fig. 228, undgår man dessa olägenheter.
Det höggradiga oberoendet av temperaturväxlingar hos denna typ
beror på, att metallytorna fullkomligt fritt kunna utvidga sig.
529
