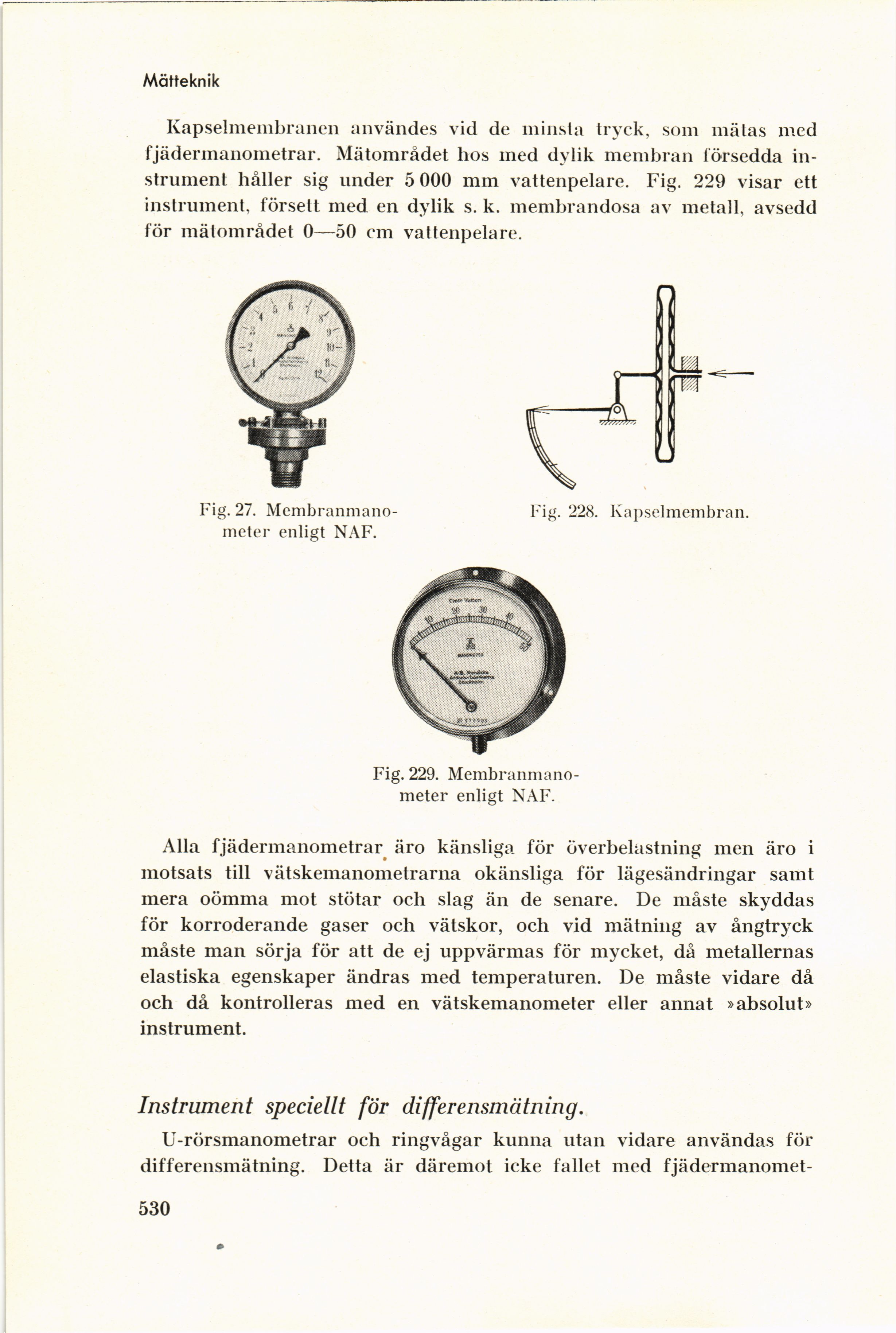

Mätteknik
Kapselmembranen användes vid de minsta tryck, som mätas med
fjädermanometrar. Mätområdet hos med dylik membran försedda
instrument håller sig under 5 000 mm vattenpelare. Fig. 229 visar ett
instrument, försett med en dylik s. k. membrandosa av metall, avsedd
för mätområdet 0—50 cm vattenpelare.
Fig. 27.
Membranmanometer enligt NAF.
Fig. 229.
Membranmanometer enligt NAF.
Alla fjädermanometrar äro känsliga för överbelastning men äro i
motsats till vätskemanometrarna okänsliga för lägesändringar samt
mera oömma mot stötar och slag än de senare. De måste skyddas
för korroderande gaser och vätskor, och vid mätning av ångtryck
måste man sörja för att de ej uppvärmas för mycket, då metallernas
elastiska egenskaper ändras med temperaturen. De måste vidare då
och då kontrolleras med en vätskemanometer eller annat »absolut»
instrument.
Instrument speciellt för differensmätning.
U-rörsmanometrar och ringvågar kunna utan vidare användas för
differensmätning. Detta är däremot icke fallet med fjädermanomet-
530
Fig. 228. Kapselmembran.
