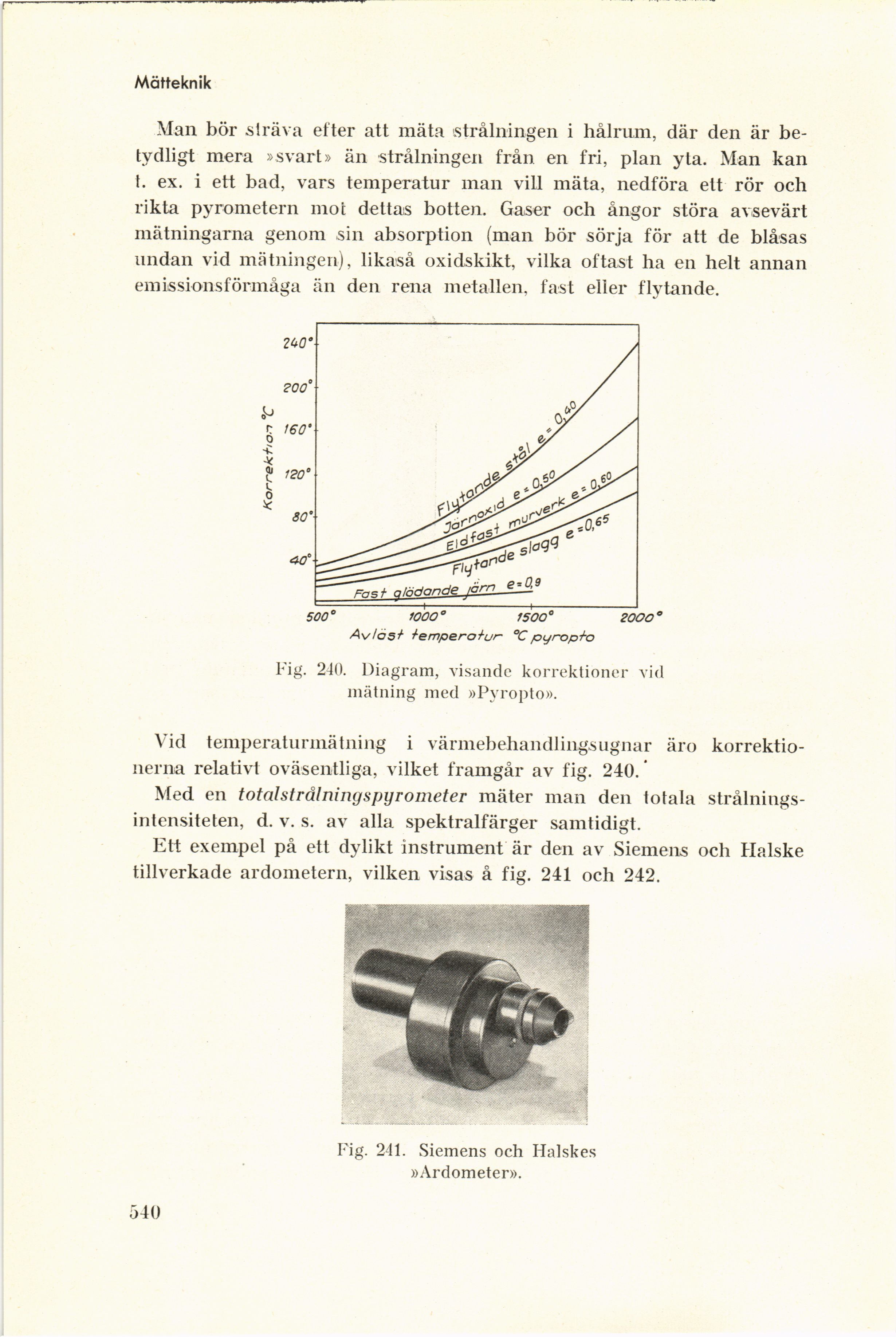

Mätteknik
Man bör sträva efter att mäta strålningen i hålrum, där den är
betydligt mera »svart» än strålningen från en fri, plan yla. Man kan
t. ex. i ett bad, vars temperatur man vill mäta, nedföra ett rör och
rikta pyrometern mot dettas botten. Gaser och ångor störa avsevärt
mätningarna genom sin absorption (man bör sörja för att de blåsas
undan vid mätningen), likaså oxidskikt, vilka oftast ha en helt annan
emissionsförmåga än den rena metallen, fast eller flytande.
Fig. 240. Diagram, visande korrektioner vid
mätning med »Pyropto».
Vid temperaturmätning i värmebehandlingsugnar äro
korrektionerna relativt oväsentliga, vilket framgår av fig. 240.
Med en totalstrålningspyrometer mäter man den totala
strålnings-intensiteten, d. v. s. av alla spektralfärger samtidigt.
Ett exempel på ett dylikt instrument är den av Siemens och Halske
tillverkade ardometern, vilken visas å fig. 241 och 242.
Fig. 241. Siemens och Halskes
»Ardometer».
540
