Mätteknik
kraften ombesörjer då bläcktransporten från behållaren till pennspet
sen. Så t. ex. använder Leeds och Northrup ett fint platinarör som
pennspets, och bläcket sugs upp i denna genom ett glasrör, vars andra
ände doppar ned i bläckreservoaren.
Vid nu nämnda slag av registrering uppträda ganska stora
friktions-krafter. Om det till förfogande stående vridmomentet är ringa, som
t. ex. vid elektrisk temperaturmätning, får visarens kontakt med
papperet ombesörjas av utifrån verkande krafter. Så är fallet vid de s. k.
fallbygelinstrumenten eller punktskrivarna. Vid dessa nedtryckes
visaren med jämna tidsintervall av en bygel, som drives av en med
pappers-rörelsen synkront löpande motor. Över eller under papperet — detta är
i senare fallet genomskinligt — finns ett färgband, och genom
visar-spetsens tryck bildas en färgad punkt på papperet. Om det
registrerande förloppet ej försiggår för snabbt, bilda dessa punkter en i det
närmaste sammanhängande kurva. Ordinära temperaturförlopp
registreras oftast på detta sätt. Man har vid denna metod goda möjligheter att
registrera flera förlopp samtidigt. Härför erfordras förutom en
omkopplare för instrumentets omkoppling på de olika mätställena en serie
olika färgband, vilka växlas i de rätta ögonblicken. Driften av de olika
kopplings- och omställningsorganen ävensom skrivpapperets rörelse
ombesörjas av urverk eller vanligen av en eller flera synkronmotorer.
Om man vill direkt registrera utslaget hos ett instrument med ringa
direktionskraft, t. ex. om förloppet är för snabbt för fallbygelmetoden,

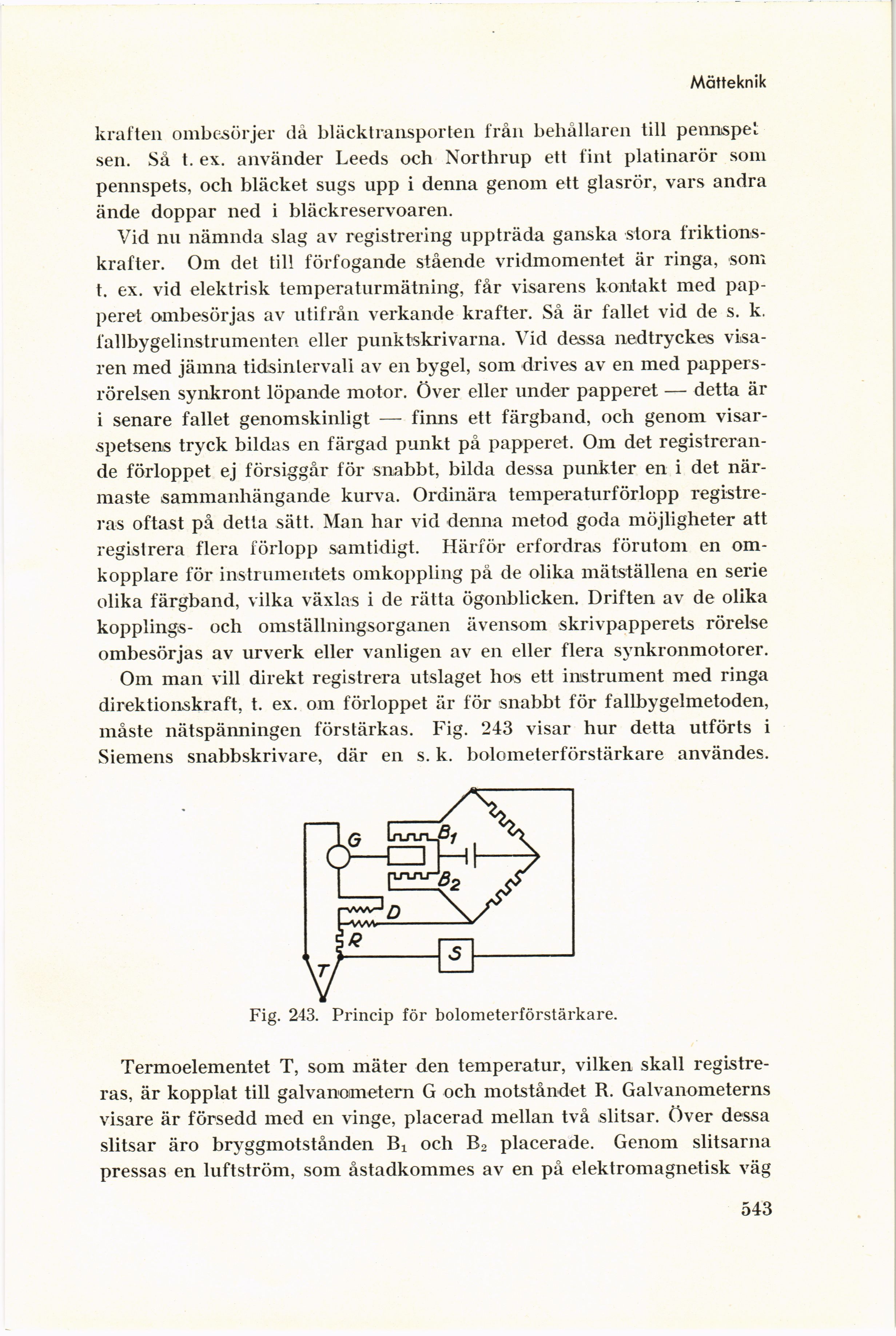

måste nätspänningen förstärkas. Fig. 243 visar hur detta utförts i
Siemens snabbskrivare, där en s. k. bolometerförstärkare användes.
Fig. 243. Princip för bolometerförstärkare.
Termoelementet T, som mäter den temperatur, vilken skall
registreras, är kopplat till galvanometern G och motståndet R. Galvanometerns
visare är försedd med en vinge, placerad mellan två slitsar. Över dessa
slitsar äro bryggmotstånden Bi och B2 placerade. Genom slitsarna
pressas en luftström, som åstadkommes av en på elektromagnetisk väg
543
