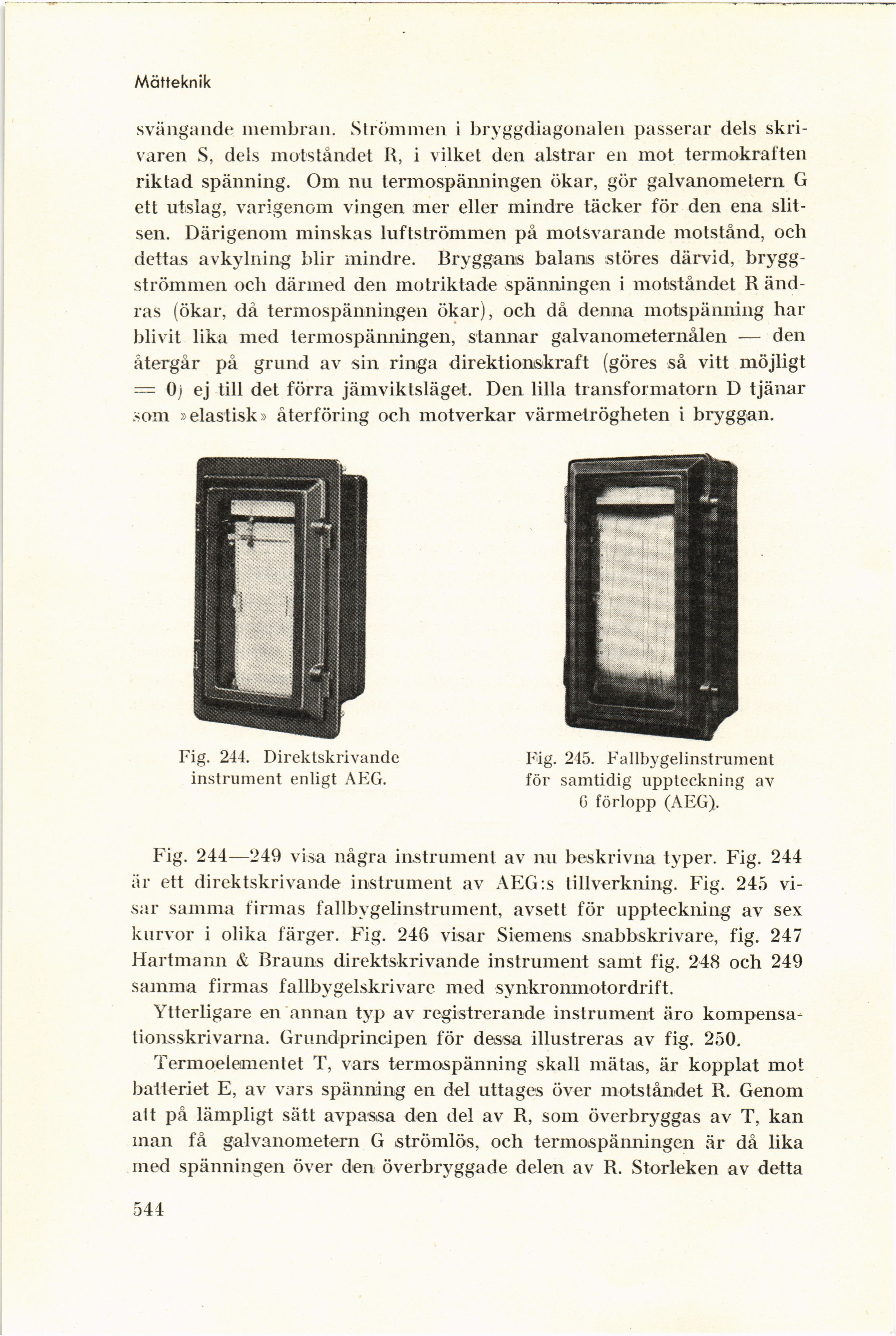

Mätteknik
svängande membran. Strömmen i bryggdiagonalen passerar dels
skrivaren S, dels motståndet R, i vilket den alstrar en mot termokraften
riktad spänning. Om nu termospänningen ökar, gör galvanometern G
ett utslag, varigenom vingen mer eller mindre täcker för den ena
slitsen. Därigenom minskas luftströmmen på motsvarande motstånd, och
dettas avkylning blir mindre. Rryggans balans störes därvid,
bryggströmmen och därmed den motriktade spänningen i motståndet R
ändras (ökar, då termospänningen ökar), och då denna motspänning har
blivit lika med termospänningen, stannar galvanometernålen — den
återgår på grund av sin ringa direktionskraft (göres så vitt möjligt
= 0) ej till det förra jämviktsläget. Den lilla transformatorn D tjänar
som »elastisk» återföring och motverkar värmetrögheten i bryggan.
Fig. 244. Direktskrivande
instrument enligt AEG.
Fig. 245. Fallbygelinstrument
för samtidig uppteckning av
6 förlopp (AEG).
Fig. 244—249 visa några instrument av nu beskrivna typer. Fig. 244
är ett direktskrivande instrument av AEG:s tillverkning. Fig. 245
visar samma firmas fallbygelinstrument, avsett för uppteckning av sex
kurvor i olika färger. Fig. 246 visar Siemens snabbskrivare, fig. 247
Hartmann & Brauns direktskrivande instrument samt fig. 248 och 249
samma firmas fallbygelskrivare med synkronmotordrift.
Ytterligare en annan typ av registrerande instrument äro
kompensa-lionsskrivarna. Grundprincipen för dessa illustreras av fig. 250.
Termoelementet T, vars termospänning skall mätas, är kopplat mot
batteriet E, av vars spänning en del uttages över motståndet R. Genom
att på lämpligt sätt avpassa den del av R, som överbryggas av T, kan
man få galvanometern G strömlös, och termospänningen är då lika
med spänningen över den överbryggade delen av R. Storleken av detta
544
