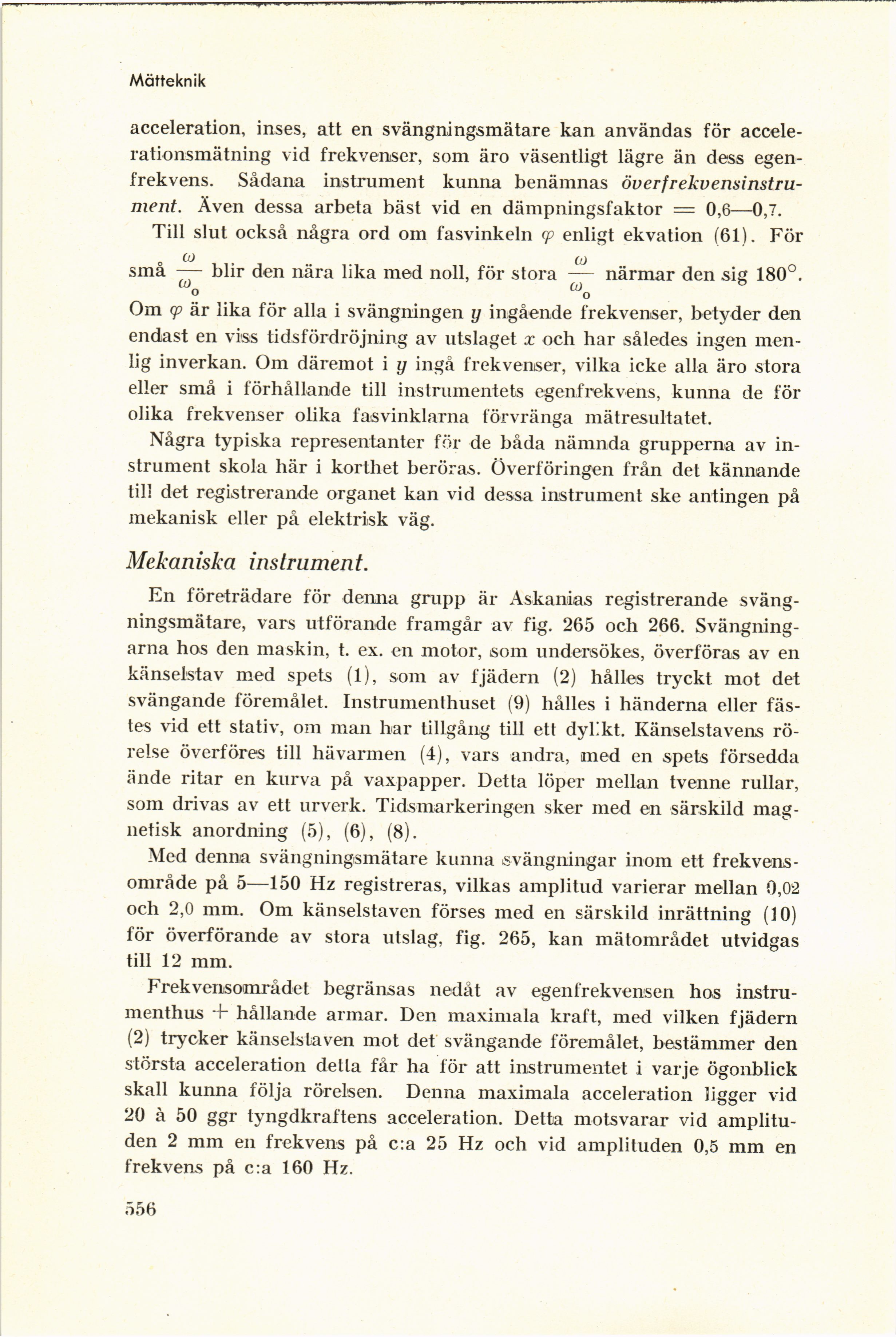

Mätteknik
acceleration, inses, att en svängningsmätare kan användas för
accele-rationsmätning vid frekvenser, som äro väsentligt lägre än dess
egenfrekvens. Sådana instrument kunna benämnas
överfrekvensinstru-ment. Även dessa arbeta bäst vid en dämpningsfaktor = 0,6—0,7.
Till slut också några ord om fasvinkeln (p enligt ekvation (61). För
o CO w o
sma — blir den nära lika med noll, för stora — närmar den sig 180 .
(O O) °
o o
Om (p är lika för alla i svängningen y ingående frekvenser, betyder den
endast en viss tidsfördröjning av utslaget x och har således ingen
menlig inverkan. Om däremot i y ingå frekvenser, vilka icke alla äro stora
eller små i förhållande till instrumentets egenfrekvens, kunna de för
olika frekvenser olika fasvinklarna förvränga mätresultatet.
Några typiska representanter för de båda nämnda grupperna av
instrument skola här i korthet beröras. Överföringen från det kännande
till det registrerande organet kan vid dessa instrument ske antingen på
mekanisk eller på elektrisk väg.
Mekaniska instrument.
En företrädare för denna grupp är Askanias registrerande
svängningsmätare, vars utförande framgår av fig. 265 och 266.
Svängningarna hos den maskin, t. ex. en motor, som undersökes, överföras av en
känselstav med spets (1), som av fjädern (2) hålles tryckt mot det
svängande föremålet. Instrumenthuset (9) hålles i händerna eller
fästes vid ett stativ, om man har tillgång till ett dyEkt. Känselstavens
rörelse överföres till hävarmen (4), vars andra, med en spets försedda
ände ritar en kurva på vaxpapper. Detta löper mellan tvenne rullar,
som drivas av ett urverk. Tidsmarkeringen sker med en särskild
magnetisk anordning (5), (6), (8).
Med denna svängningsmätare kunna svängningar inom ett
frekvensområde på 5—150 Hz registreras, vilkas amplitud varierar mellan 0,02
och 2,0 mm. Om känselstaven förses med en särskild inrättning (10)
för överförande av stora utslag, fig. 265, kan mätområdet utvidgas
till 12 mm.
Frekvensområdet begränsas nedåt av egenfrekvensen hos
instrumenthus + hållande armar. Den maximala kraft, med vilken fjädern
(2) trycker känselstaven mot det svängande föremålet, bestämmer den
största acceleration detta får ha för att instrumentet i varje ögonblick
skall kunna följa rörelsen. Denna maximala acceleration ligger vid
20 å 50 ggr tyngdkraftens acceleration. Detta motsvarar vid
amplitu-den 2 mm en frekvens på c:a 25 Hz och vid amplituden 0,5 mm en
frekvens på c:a 160 Hz.
556
