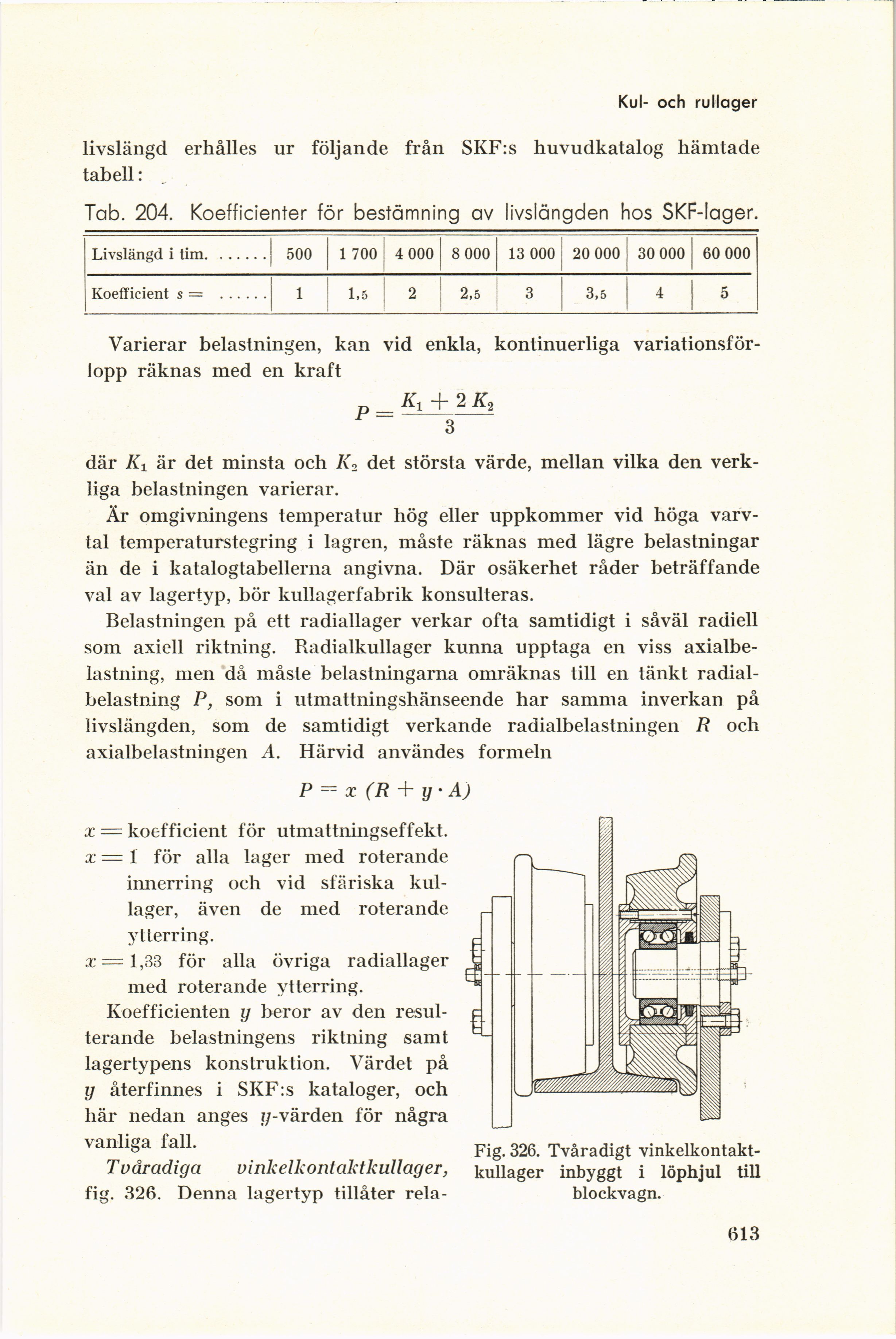

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Kul- och rullager
livslängd erhålles ur följande från SKF:s huvudkatalog hämtade
tabell:
Tab. 204. Koefficienter för bestämning av livslängden hos SKF-lager.
Livslängd i tim 500 1 700 4 000 8 000 13 000 20 000 30 000 60 000
Koefficient s = 1 1,5 2 2,5 3 3,5 4 5
Varierar belastningen, kan vid enkla, kontinuerliga
variationsför-lopp räknas med en kraft
+ 2
3
P =
där Ki är det minsta och K2 det största värde, mellan vilka den
verkliga belastningen varierar.
Är omgivningens temperatur hög eller uppkommer vid höga
varvtal temperaturstegring i lagren, måste räknas med lägre belastningar
än de i katalogtabellerna angivna. Där osäkerhet råder beträffande
val av lagertyp, bör kullagerfabrik konsulteras.
Belastningen på ett radiallager verkar ofta samtidigt i såväl radiell
som axiell riktning. Radialkullager kunna upptaga en viss
axialbe-lastning, men då måste belastningarna omräknas till en tänkt
radial-belastning P, som i utmattningshänseende har samma inverkan på
livslängden, som de samtidigt verkande radialbelastningen R och
axialbelastningen A. Härvid användes formeln
P ~ x (R + y • A)
x = koefficient för utmattningseffekt.
x = 1 för alla lager med roterande
innerring och vid sfäriska
kullager, även de med roterande
ytterring.
æ=l,33 för alla övriga radiallager
med roterande ytterring.
Koefficienten y beror av den
resulterande belastningens riktning samt
lagertypens konstruktion. Värdet på
y återfinnes i SKF:s kataloger, och
här nedan anges p-värden för några
vanliga fall.
T våradiga vinkelkontaktkullager,
fig. 326. Denna lagertyp tillåter
rela
Fig. 326. Tvåradigt
vinkelkontaktkullager inbyggt i löphjul till
blockvagn.
